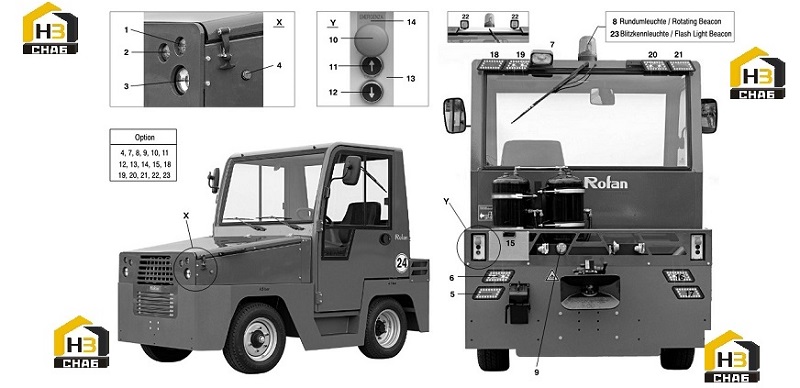

Система электрическая внешняя

← Панель приборная Система отопительного контура →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TURN SIGNAL, ROUND TYPE, CLEAR

Каталожный номер:607,965

Комплект:2

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB BEACON

Каталожный номер:621,065

Комплект:2

Примечание:

№ на схеме:2

Наименование:MARKER LIGHT, ROUND TYPE

Каталожный номер:607,975

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:LIGHT BULB

Каталожный номер:19,323

Комплект:2

Примечание:

№ на схеме:3

Наименование:HEADLIGHT 12V H7 90MM

Каталожный номер:607,968

Комплект:2

Примечание:

№ на схеме:3.1

Наименование:BULB H7 12V

Каталожный номер:607,971

Комплект:2

Примечание:

№ на схеме:4

Наименование:TURN SIGNAL, ROUND TYPE, SMALL

Каталожный номер:608,444

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:BULB 12V/5W

Каталожный номер:612,341

Комплект:2

Примечание:

№ на схеме:5

Наименование:BLINKER LIGHT LED

Каталожный номер:618,774

Комплект:1

Примечание:

№ на схеме:6

Наименование:COMBIN. LIGHT LED

Каталожный номер:618,776

Комплект:1

Примечание:

№ на схеме:7

Наименование:WORK LAMP

Каталожный номер:96,356

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:HALOGEN BULB H3/12V/55W

Каталожный номер:601,608

Комплект:1

Примечание:

№ на схеме:8

Наименование:ROTATING BEACON 12V

Каталожный номер:619,392

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:LENS YELLOW + GASKET

Каталожный номер:92,356

Комплект:1

Примечание:

№ на схеме:8.2

Наименование:BULB 12V/55W

Каталожный номер:619,697

Комплект:1

Примечание:

№ на схеме:8.3

Наименование:MOTOR FOR BEACON LIGHT

Каталожный номер:92,357

Комплект:1

Примечание:

№ на схеме:8.4

Наименование:DRIVE BELT

Каталожный номер:619,699

Комплект:1

Примечание:

№ на схеме:9

Наименование:TRAILER PLUG (7 POLES)

Каталожный номер:603,194

Комплект:1

Примечание:

№ на схеме:10

Наименование:PUSH BUTTON, RED

Каталожный номер:46,978

Комплект:2

Примечание:

№ на схеме:10.1

Наименование:ADAPTER

Каталожный номер:400,793

Комплект:2

Примечание:

№ на схеме:10.2

Наименование:KONTACT PART

Каталожный номер:400,794

Комплект:2

Примечание:

№ на схеме:11

Наименование:PUSH BUTTON; FLAT TYPE

Каталожный номер:608,049

Комплект:2

Примечание:

№ на схеме:11.1

Наименование:ADAPTER

Каталожный номер:400,793

Комплект:2

Примечание:

№ на схеме:11.2

Наименование:CONTACT

Каталожный номер:400,804

Комплект:2

Примечание:

№ на схеме:11.3

Наименование:INSERT, BLACK COLOR WITH ARROW

Каталожный номер:608,050

Комплект:1

Примечание:

№ на схеме:11.4

Наименование:COVER

Каталожный номер:319,086

Комплект:2

Примечание:

№ на схеме:12

Наименование:PUSH BUTTON; FLAT TYPE

Каталожный номер:608,049

Комплект:2

Примечание:

№ на схеме:12.1

Наименование:ADAPTER

Каталожный номер:400,793

Комплект:2

Примечание:

№ на схеме:12.2

Наименование:CONTACT

Каталожный номер:400,804

Комплект:2

Примечание:

№ на схеме:12.3

Наименование:INSERT, BLACK COLOR WITH ARROW

Каталожный номер:608,050

Комплект:1

Примечание:

№ на схеме:12.4

Наименование:COVER

Каталожный номер:319,086

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOX M22-I3 (INCHING CONTROL)

Каталожный номер:607,983

Комплект:2

Примечание:

№ на схеме:13.1

Наименование:INCHING CONTROL COVER SHEET

Каталожный номер:618,623

Комплект:2

Примечание:

№ на схеме:14

Наименование:LABEL PLATE "NOT-HALT"

Каталожный номер:613,526

Комплект:2

Примечание:

№ на схеме:14.1

Наименование:LABEL PLATE "EMERGENCY STOP"

Каталожный номер:608,054

Комплект:2

Примечание:

№ на схеме:14.2

Наименование:LABEL PLATE "ARRET D'URGENCE"

Каталожный номер:621,670

Комплект:2

Примечание:

№ на схеме:15

Наименование:LICENCE PLATE LIGHT

Каталожный номер:58,752

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:BULB SOFITTE 12V/5W

Каталожный номер:600,692

Комплект:1

Примечание:

№ на схеме:16

Наименование:COMBIN. LIGHT LED

Каталожный номер:618,775

Комплект:1

Примечание:

№ на схеме:17

Наименование:BLINKER LIGHT LED

Каталожный номер:618,773

Комплект:1

Примечание:

№ на схеме:18

Наименование:BLINKER LIGHT LED

Каталожный номер:618,774

Комплект:1

Примечание:

№ на схеме:19

Наименование:COMBIN. LIGHT LED

Каталожный номер:618,776

Комплект:1

Примечание:

№ на схеме:20

Наименование:COMBIN. LIGHT LED

Каталожный номер:618,775

Комплект:1

Примечание:

№ на схеме:21

Наименование:BLINKER LIGHT LED

Каталожный номер:618,773

Комплект:1

Примечание:

№ на схеме:22

Наименование:WORKING LIGHT

Каталожный номер:618,997

Комплект:2

Примечание:

№ на схеме:22.1

Наименование:HALOGEN BULB H3/12V/55W

Каталожный номер:601,608

Комплект:2

Примечание:

№ на схеме:23

Наименование:ROTATING BEACON

Каталожный номер:621,529

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:LAMP COVER BEACON

Каталожный номер:621,671

Комплект:1

Примечание:

№ на схеме:23.2

Наименование:FLASH TUBE

Каталожный номер:621,673

Комплект:1

Примечание:

№ на схеме:23.3

Наименование:LAMP COVER SEAL

Каталожный номер:621,672

Комплект:1

Примечание:

№ на схеме:23.4

Наименование:REVERSE BUZZER

Каталожный номер:609,906

Комплект:1

Примечание:
