Панель приборная

Панель приборная

← Система отопления Система электрическая внешняя →

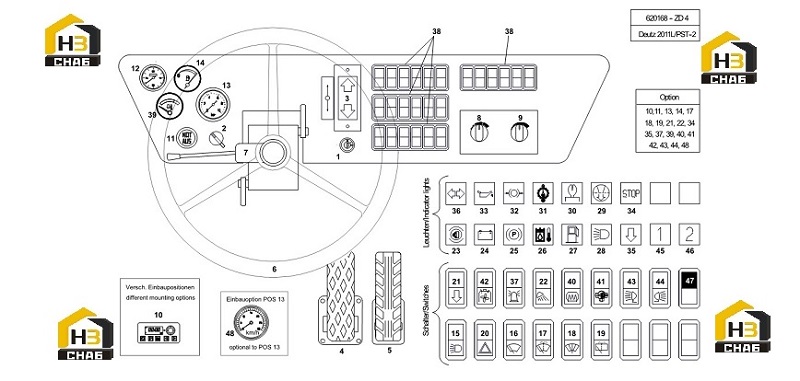

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:IGNITION SWITCH E30
Каталожный номер:85,170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PARKING BRAKE SWITCH UPPER PART
Каталожный номер:603,170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2.1
Наименование:SWITCH BASE PART
Каталожный номер:308,885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:DRIVE DIRECTION SWITCH
Каталожный номер:608,783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BRAKE SYSTEM
Каталожный номер:621,216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:PEDAL
Каталожный номер:65,332
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:STEERING WHEEL 0380MM
Каталожный номер:609,694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.1
Наименование:STEERING WHEEL COVER PLATE
Каталожный номер:609,696
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SWITCH
Каталожный номер:19,200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:KNOB F. OIL HEATER CONTROL VALVE
Каталожный номер:620,312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.1
Наименование:OIL HEATER CONTROL VALVE
Каталожный номер:620,311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:KNOB
Каталожный номер:604,444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9.1
Наименование:FAN SWITCH
Каталожный номер:604,445
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:DIGITAL TIMER 1531
Каталожный номер:620,318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.1
Наименование:LIGHT BULB 12 V
Каталожный номер:620,319
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PUSH BUTTON, RED
Каталожный номер:46,978
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.1
Наименование:CONTACT PART
Каталожный номер:400,794
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.2
Наименование:ADAPTER
Каталожный номер:400,793
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.3
Наименование:PLATE
Каталожный номер:105,749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.4
Наименование:ALTERNATIVE ITEM:
Каталожный номер:.TXT.AI
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.5
Наименование:LABEL PLATE "NOT-HALT"
Каталожный номер:613,526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.6
Наименование:LABEL PLATE "EMERGENCY STOP"
Каталожный номер:608,054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.7
Наименование:LABEL PLATE "ARRET D'URGENCE"
Каталожный номер:621,670
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:OPERATION HOURMETER
Каталожный номер:56,281
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PRESSURE GAUGE 0-10 BAR
Каталожный номер:600,421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FUEL GAUGE 12 V, 52MM
Каталожный номер:609,790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SWITCH (DOUBLE STAGE)
Каталожный номер:602,436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15.2
Наименование:SYMBOL LAMP
Каталожный номер:32,249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:TOGGLE SWITCH
Каталожный номер:53,524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16,2
Наименование:SYMBOL WINDSCREEN WIPER
Каталожный номер:25,305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:TOGGLE SWITCH
Каталожный номер:55,146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.2
Наименование:SYMBOL WINDSCREEN WIPER/WASHER
Каталожный номер:56,287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:TOGGLE SWITCH
Каталожный номер:53,526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18.2
Наименование:SYMBOL "WIPER INTERVAL" (GREEN)
Каталожный номер:601,017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:REAR WINDOW WIPER:
Каталожный номер:.TXT.AJ
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.1
Наименование:SWITCH HAZARD LIGHTS
Каталожный номер:602,440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.3
Наименование:SYMBOL WINDSCREEN WIPER /REAR
Каталожный номер:203,289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.4
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.5
Наименование:SWITCH REAR WIPER / WASHER
Каталожный номер:604,435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.6
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.7
Наименование:SYMBOL "REAR WINDOW WIPER/WASHER) (GREEN)
Каталожный номер:601,123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.8
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:HAZARD SWITCH
Каталожный номер:614,548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20.2
Наименование:SYMBOL HAZARD WARNING
Каталожный номер:59,297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:TOGGLE SWITCH
Каталожный номер:53,526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21.2
Наименование:SYMBOL RFE YELLOW
Каталожный номер:600,850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:TOGGLE SWITCH
Каталожный номер:53,526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.2
Наименование:SYMBOL "WORKING LIGHT REAR"
Каталожный номер:601,049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23.2
Наименование:SYMBOL BRAKE LINING CONTROL
Каталожный номер:69,485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24.2
Наименование:SYMBOL BATTERY
Каталожный номер:53,520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.2
Наименование:SYMBOL PARKING BRAKE
Каталожный номер:59,291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26.2
Наименование:SYMBOL OIL TEMPERATURE
Каталожный номер:78,610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27.2
Наименование:SYMBOL FUEL
Каталожный номер:60,712
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28.2
Наименование:SYMBOL LAMP
Каталожный номер:32,249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29.2
Наименование:SYMBOL AIR CLEANER
Каталожный номер:59,288
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30.1
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602,462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30.2
Наименование:SYMBOL PREHEATING (GLOW PLUG)
Каталожный номер:55,791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30.3
Наименование:LIGHT BULB
Каталожный номер:19,352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:CONTROL LAMP MG12V
Каталожный номер:602,456
Комплект:1
Примечание:

Назад
