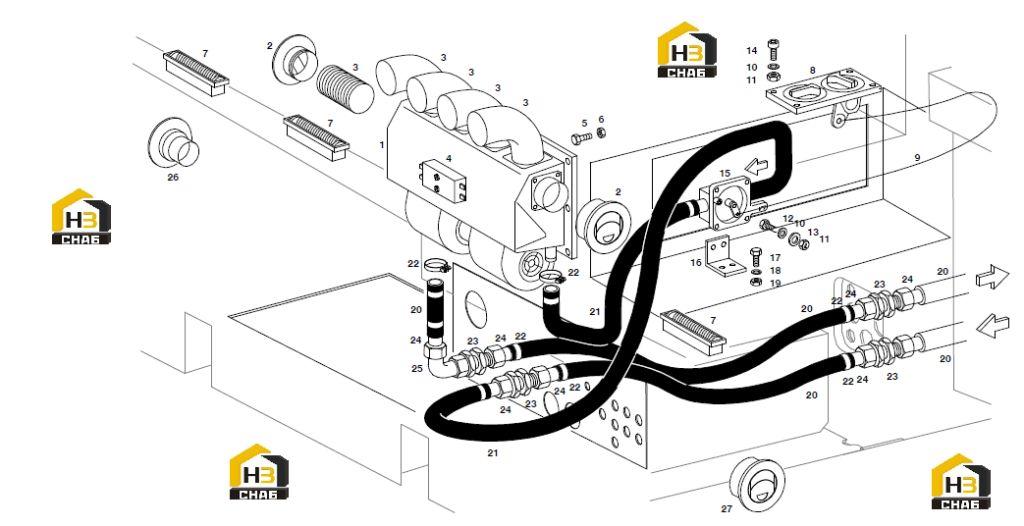

Отопление (часть 2)

← Отопление (часть 1) Электрика кабины внешняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATING UNIT

Каталожный номер:81879

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:HEAT EXCHANGER

Каталожный номер:84433

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:RADIAL TWIN FAN 24V

Каталожный номер:83416

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:RESISTOR

Каталожный номер:84434

Комплект:1

Примечание:

№ на схеме:2

Наименование:NOZZLE ROUND

Каталожный номер:88902

Комплект:2

Примечание:

№ на схеме:3

Наименование:AIR HOSE

Каталожный номер:94851

Комплект:5

Примечание:

№ на схеме:4

Наименование:SUPPRESSOR MODUL

Каталожный номер:84957

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEX.HEAD SCREW

Каталожный номер:75131

Комплект:6

Примечание:

№ на схеме:6

Наименование:SELF-LOCKING NUT

Каталожный номер:41529

Комплект:6

Примечание:

№ на схеме:7

Наименование:NOZZLE

Каталожный номер:88887

Комплект:6

Примечание:

№ на схеме:8

Наименование:CONTROL PANEL

Каталожный номер:81903

Комплект:1

Примечание:

№ на схеме:9

Наименование:CABLE

Каталожный номер:81902

Комплект:1

Примечание:

№ на схеме:10

Наименование:SAFETY WASHER

Каталожный номер:38382

Комплект:6

Примечание:

№ на схеме:11

Наименование:HEXAGON NUT

Каталожный номер:20087

Комплект:6

Примечание:

№ на схеме:12

Наименование:BRASS SCREW

Каталожный номер:203007

Комплект:2

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:19803

Комплект:2

Примечание:

№ на схеме:14

Наименование:HEXAGON SOCKET HEAD CAP SCREW

Каталожный номер:301045

Комплект:4

Примечание:

№ на схеме:15

Наименование:VALVE

Каталожный номер:83352

Комплект:1

Примечание:

№ на схеме:16

Наименование:RETAINER F. VALVE

Каталожный номер:85439

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEX.HEAD SCREW

Каталожный номер:10629

Комплект:2

Примечание:

№ на схеме:18

Наименование:SPRING WASHER

Каталожный номер:10003

Комплект:4

Примечание:

№ на схеме:19

Наименование:HEXAGON NUT

Каталожный номер:10407

Комплект:2

Примечание:

№ на схеме:20

Наименование:HEATING HOSE

Каталожный номер:98605

Комплект:3

Примечание:

№ на схеме:21

Наименование:HOSE SECTION

Каталожный номер:81556

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOSE CLAMP

Каталожный номер:24548

Комплект:18

Примечание:

№ на схеме:23

Наименование:STRAIGHT TWO-WAY CONNECTOR

Каталожный номер:48425

Комплект:4

Примечание:

№ на схеме:24

Наименование:HOSE CONNECTOR

Каталожный номер:60655

Комплект:4

Примечание:

№ на схеме:25

Наименование:ELBOW

Каталожный номер:48481

Комплект:1

Примечание:

№ на схеме:26

Наименование:NOZZLE

Каталожный номер:89527

Комплект:1

Примечание:

№ на схеме:27

Наименование:NOZZLE

Каталожный номер:88587

Комплект:1

Примечание:
