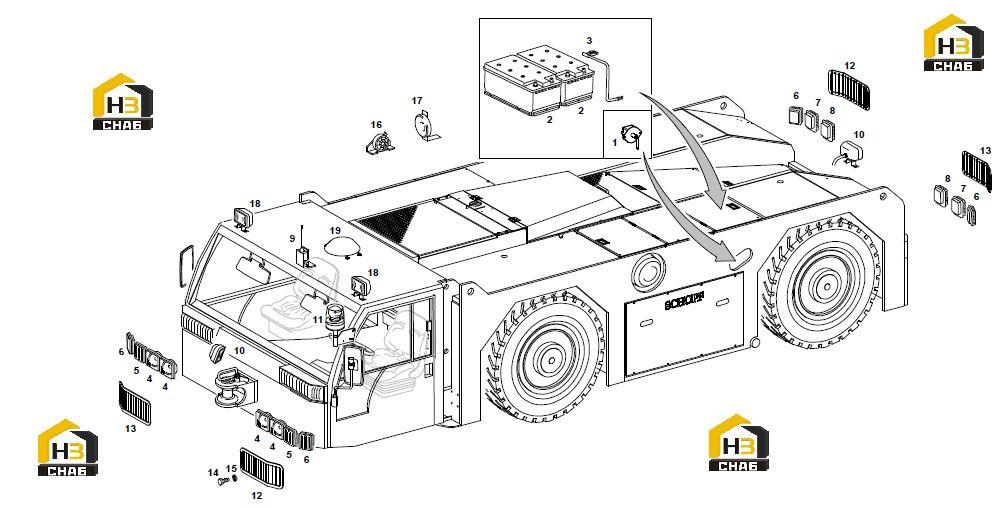

Электрика кабины внешняя

← Отопление (часть 2) Огнетушитель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BATTERY MASTER SWITCH

Каталожный номер:119434

Комплект:1

Примечание:

№ на схеме:2

Наименование:BATTERY 12V/143AH

Каталожный номер:13151

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:BATTERY TERMINAL PLUS

Каталожный номер:64581

Комплект:2

Примечание:

№ на схеме:2.2

Наименование:BATTERY TERMINAL MINUS

Каталожный номер:13348

Комплект:1

Примечание:

№ на схеме:3

Наименование:BATTERY GROUND STRAP 300mm

Каталожный номер:19382

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEADLIGHT R/H DIP

Каталожный номер:41715

Комплект:4

Примечание:

№ на схеме:4.1

Наименование:LIGHT BULB 24V 75/70W

Каталожный номер:59334

Комплект:4

Примечание:

№ на схеме:4.2

Наименование:LIGHT BULB 24V 4W

Каталожный номер:19349

Комплект:4

Примечание:

№ на схеме:5

Наименование:BACK-UP LIGHT

Каталожный номер:40413

Комплект:2

Примечание:

№ на схеме:5.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:6

Наименование:INDICATOR LIGHT

Каталожный номер:59450

Комплект:4

Примечание:

№ на схеме:6.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:4

Примечание:

№ на схеме:7

Наименование:STOP/POSITION/REAR LIGHT

Каталожный номер:40411

Комплект:2

Примечание:

№ на схеме:7.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:7.2

Наименование:LIGHT BULB 24V 10W

Каталожный номер:19325

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEADLIGHT R/H DIP

Каталожный номер:41715

Комплект:2

Примечание:

№ на схеме:8.1

Наименование:LIGHT BULB 24V 75/70W

Каталожный номер:59334

Комплект:2

Примечание:

№ на схеме:8.2

Наименование:LIGHT BULB 24V 4W

Каталожный номер:19349

Комплект:2

Примечание:

№ на схеме:9

Наименование:SENSOR SWITCH

Каталожный номер:19461

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:SUPPORT FOR ROOF SENSOR

Каталожный номер:43956

Комплект:1

Примечание:

№ на схеме:10

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:2

Примечание:

№ на схеме:10.1

Наименование:LIGHT BULB H3 24V/70W

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:11

Наименование:ROTATING BEACON

Каталожный номер:93431

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:LIGHT BULB 24V 70W (H1)

Каталожный номер:19341

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:LENS YELLOW + GASKET

Каталожный номер:92356

Комплект:1

Примечание:

№ на схеме:11.3

Наименование:SUPPORT CPL

Каталожный номер:80294

Комплект:1

Примечание:

№ на схеме:12

Наименование:LIGHT PROTECTION LEFT

Каталожный номер:94275

Комплект:2

Примечание:

№ на схеме:13

Наименование:LIGHT PROTECTION RIGHT

Каталожный номер:94276

Комплект:2

Примечание:

№ на схеме:14

Наименование:HEX.HEAD SCREW

Каталожный номер:10629

Комплект:24

Примечание:

№ на схеме:15

Наименование:LOCKING WASHER

Каталожный номер:83116

Комплект:24

Примечание:

№ на схеме:16

Наименование:DISC TYPE HORN

Каталожный номер:13191

Комплект:1

Примечание:

№ на схеме:17

Наименование:ELECTRIC SIGNAL DEVICE

Каталожный номер:92953

Комплект:1

Примечание:

№ на схеме:18

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:2

Примечание:

№ на схеме:18.1

Наименование:LIGHT BULB H3 24V/70W

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:19

Наименование:ROOF FAN

Каталожный номер:19541

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:ELECTRIC MOTOR FOR FAN

Каталожный номер:44912

Комплект:1

Примечание:

№ на схеме:19.2

Наименование:GASKET FOR FAN

Каталожный номер:42219

Комплект:1

Примечание:

№ на схеме:19.3

Наименование:COLLAR FOR FAN

Каталожный номер:26766

Комплект:1

Примечание:
