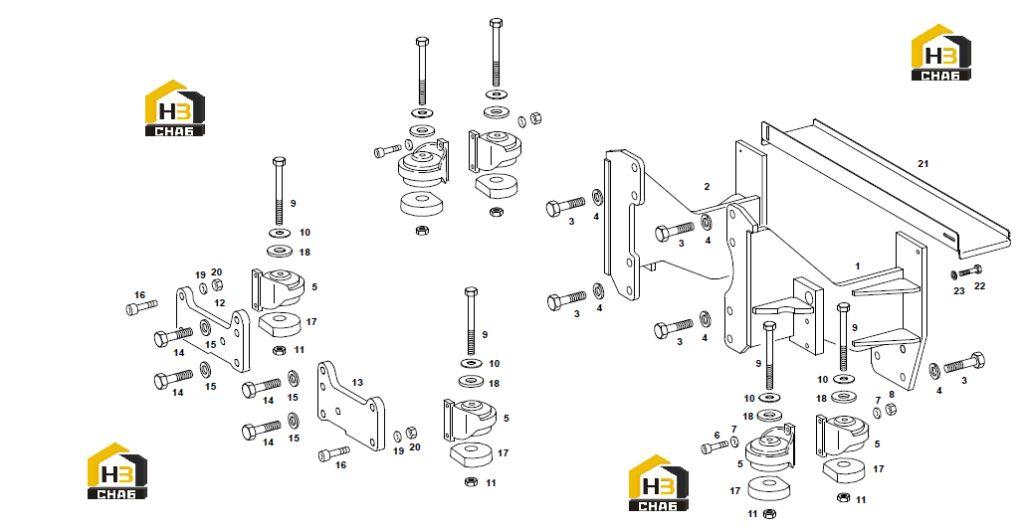

Крепление двигателя

← Двигатель tcd2013 Бак топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RETAINER F.TRANSM. L.H.S.

Каталожный номер:113927

Комплект:1

Примечание:

№ на схеме:2

Наименование:RETAINER F.TRANSM. R.H.S.

Каталожный номер:121125

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEX.HEAD SCREW

Каталожный номер:20072

Комплект:12

Примечание:

№ на схеме:4

Наименование:LOCKING WASHER

Каталожный номер:83123

Комплект:12

Примечание:

№ на схеме:5

Наименование:ENGINE SUPPORT

Каталожный номер:74321

Комплект:6

Примечание:

№ на схеме:6

Наименование:SOCKET HEAD SCREW

Каталожный номер:78237

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:98601

Комплект:8

Примечание:

№ на схеме:8

Наименование:SELF-LOCKING NUT

Каталожный номер:24322

Комплект:4

Примечание:

№ на схеме:9

Наименование:HEX.HEAD BOLT

Каталожный номер:37552

Комплект:6

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:310251

Комплект:6

Примечание:

№ на схеме:11

Наименование:PREVAILING TORQUE TYPE HEXAGON NUT

Каталожный номер:301318

Комплект:6

Примечание:

№ на схеме:12

Наименование:ENGINE BRACKET RHS

Каталожный номер:96241

Комплект:1

Примечание:

№ на схеме:13

Наименование:ENGINE BRACKET LHS

Каталожный номер:96240

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEX.HEAD BOLT

Каталожный номер:96243

Комплект:4

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:96244

Комплект:4

Примечание:

№ на схеме:16

Наименование:SOCKET HEAD SCREW

Каталожный номер:320518

Комплект:4

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:96245

Комплект:6

Примечание:

№ на схеме:18

Наименование:DISK

Каталожный номер:88222

Комплект:6

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:320516

Комплект:4

Примечание:

№ на схеме:20

Наименование:HEX. NUT

Каталожный номер:320517

Комплект:4

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:113930

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEX.HEAD SCREW

Каталожный номер:26082

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:11349

Комплект:2

Примечание:
