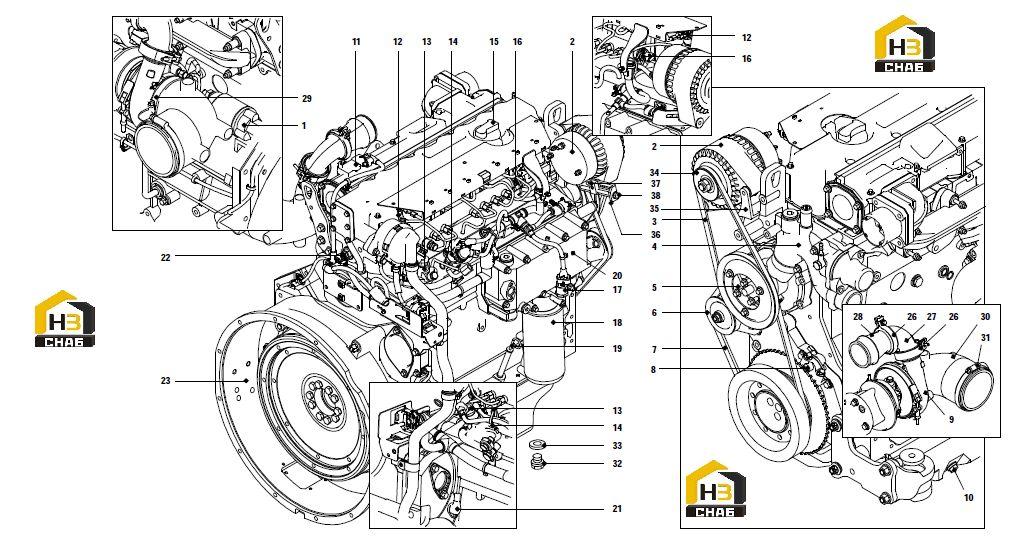

Двигатель tcd2013

← Крепление кабины Крепление двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STARTER MOTOR

Каталожный номер:106775

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEATER PLUG

Каталожный номер:106790

Комплект:6

Примечание:

№ на схеме:1

Наименование:RELAY

Каталожный номер:95913

Комплект:1

Примечание:

№ на схеме:1

Наименование:CONTROL UNIT -EMR3

Каталожный номер:96224

Комплект:1

Примечание:

№ на схеме:1

Наименование:GASKET -VALVE COVER

Каталожный номер:96299

Комплект:1

Примечание:

№ на схеме:1

Наименование:WIPER RING

Каталожный номер:89202

Комплект:1

Примечание:

№ на схеме:1

Наименование:WIPER RING

Каталожный номер:84404

Комплект:1

Примечание:

№ на схеме:1

Наименование:SEALING KIT

Каталожный номер:96220

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE DEUTZ TCD 2013

Каталожный номер:110700

Комплект:1

Примечание:

№ на схеме:2

Наименование:GENERATOR COMPLETE 80 AMP.

Каталожный номер:118925

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:VOLTAGE REGULATOR

Каталожный номер:101648

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT

Каталожный номер:118812

Комплект:1

Примечание:

№ на схеме:4

Наименование:THERMOSTAT (COOLANT)

Каталожный номер:84410

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:SEAL RING

Каталожный номер:102681

Комплект:1

Примечание:

№ на схеме:5

Наименование:COOLING FLUID PUMP

Каталожный номер:92394

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUEL PUMP

Каталожный номер:96232

Комплект:1

Примечание:

№ на схеме:7

Наименование:V-BELT

Каталожный номер:96223

Комплект:1

Примечание:

№ на схеме:8

Наименование:TACHO GENERATOR

Каталожный номер:95911

Комплект:1

Примечание:

№ на схеме:9

Наименование:TURBOCHARGER

Каталожный номер:109254

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW PLUG

Каталожный номер:89293

Комплект:2

Примечание:

№ на схеме:10.1

Наименование:SEAL RING

Каталожный номер:104517

Комплект:2

Примечание:

№ на схеме:11

Наименование:PRESSURE PICK-UP

Каталожный номер:102686

Комплект:1

Примечание:

№ на схеме:12

Наименование:INJECTOR CPL (NOZZLE)

Каталожный номер:96233

Комплект:6

Примечание:

№ на схеме:12.1

Наименование:O-RING

Каталожный номер:111852

Комплект:6

Примечание:

№ на схеме:12.2

Наименование:SEAL RING

Каталожный номер:111853

Комплект:6

Примечание:

№ на схеме:13

Наименование:INJECTION PUMP (HIGH-PRESSURE)

Каталожный номер:96234

Комплект:2

Примечание:

№ на схеме:13.1

Наименование:O-RING

Каталожный номер:111854

Комплект:6

Примечание:

№ на схеме:14

Наименование:CONTROL BLOCK

Каталожный номер:109257

Комплект:1

Примечание:

№ на схеме:15

Наименование:FILLER CAP

Каталожный номер:75891

Комплект:1

Примечание:

№ на схеме:16

Наименование:FUEL PRESSURE SENSOR

Каталожный номер:96259

Комплект:1

Примечание:

№ на схеме:17

Наименование:ENGINE OIL PRESSURE PICK-UP

Каталожный номер:109256

Комплект:1

Примечание:

№ на схеме:18

Наименование:ENGINE OIL FILTER ELEMENT

Каталожный номер:43611

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL DIPSTICK

Каталожный номер:89838

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:O-RING

Каталожный номер:81588

Комплект:1

Примечание:

№ на схеме:20

Наименование:LUBE OIL COOLER

Каталожный номер:103053

Комплект:1

Примечание:

№ на схеме:21

Наименование:TACHO GENERATOR

Каталожный номер:98645

Комплект:1

Примечание:

№ на схеме:22

Наименование:TEMPR.TRANSMITTER

Каталожный номер:96219

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTION HOUSING

Каталожный номер:106794

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLYWHEEL

Каталожный номер:111851

Комплект:1

Примечание:

№ на схеме:25

Наименование:RING GEAR

Каталожный номер:101846

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE CLIP

Каталожный номер:96263

Комплект:2

Примечание:

№ на схеме:27

Наименование:CHARGE AIR ELBOW

Каталожный номер:96265

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:O-RING

Каталожный номер:96262

Комплект:2

Примечание:

№ на схеме:28

Наименование:CONNECTING PIPE

Каталожный номер:109255

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE CLIP

Каталожный номер:41587

Комплект:1

Примечание:

№ на схеме:30

Наименование:MANIFOLD

Каталожный номер:106780

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE CLIP

Каталожный номер:89616

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREW PLUG

Каталожный номер:96268

Комплект:1

Примечание:

№ на схеме:33

Наименование:SEAL RING

Каталожный номер:96269

Комплект:1

Примечание:

№ на схеме:34

Наименование:PULLY

Каталожный номер:118926

Комплект:1

Примечание:

№ на схеме:35

Наименование:BRACKET

Каталожный номер:118927

Комплект:1

Примечание:

№ на схеме:36

Наименование:CLAMPING PLATE

Каталожный номер:118928

Комплект:1

Примечание:

№ на схеме:37

Наименование:THREADED PIECE

Каталожный номер:118930

Комплект:1

Примечание:

№ на схеме:38

Наименование:HEXAGON BOLT

Каталожный номер:119123

Комплект:1

Примечание:
