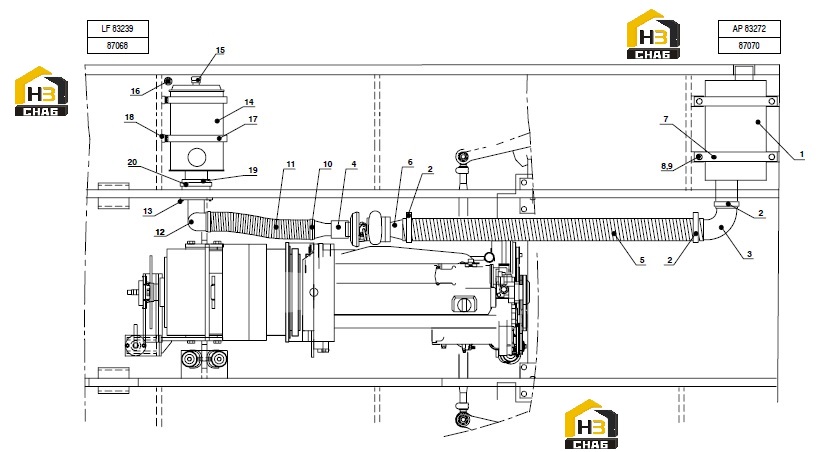

Система выхлопная и воздухоочиститель

← Бак топливный Система охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXHAUST SILENCER

Каталожный номер:83272

Комплект:1

Примечание:

№ на схеме:2

Наименование:U-CLAMP

Каталожный номер:76575

Комплект:3

Примечание:

№ на схеме:3

Наименование:PIPE BEND

Каталожный номер:83731

Комплект:1

Примечание:

№ на схеме:4

Наименование:RUBBER SLEEVE

Каталожный номер:101651

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLEXIBLE TUBE

Каталожный номер:76576

Комплект:1

Примечание:

№ на схеме:6

Наименование:EXHAUST PIPE

Каталожный номер:83243

Комплект:1

Примечание:

№ на схеме:7

Наименование:STRIP

Каталожный номер:83294

Комплект:2

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:20477

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEX.HEAD SCREW

Каталожный номер:20032

Комплект:4

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:21647

Комплект:2

Примечание:

№ на схеме:11

Наименование:FLEXIBLE HOSE

Каталожный номер:83245

Комплект:1

Примечание:

№ на схеме:12

Наименование:REDUCER

Каталожный номер:83241

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEX.HEAD SCREW

Каталожный номер:10478

Комплект:4

Примечание:

№ на схеме:13.1

Наименование:LOCKING WASHER

Каталожный номер:83117

Комплект:4

Примечание:

№ на схеме:14

Наименование:AIR CLEANER CPL

Каталожный номер:83239

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:AIR CLEANER ELEMENT

Каталожный номер:83421

Комплект:1

Примечание:

№ на схеме:15

Наименование:DUST EJECTOR

Каталожный номер:82716

Комплект:1

Примечание:

№ на схеме:16

Наименование:MAINTEN.CONTR. SENSOR (AIR F.)

Каталожный номер:80973

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:UNI-M20-HOSE

Каталожный номер:84171

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRACKET

Каталожный номер:34981

Комплект:2

Примечание:

№ на схеме:18

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:4

Примечание:

№ на схеме:19

Наименование:HOSE

Каталожный номер:81233

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE CLIP

Каталожный номер:34007

Комплект:2

Примечание:
