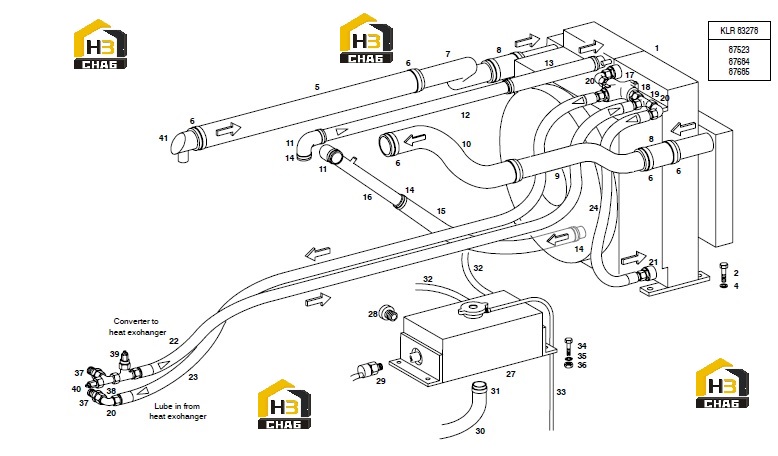

Система охлаждения

← Система выхлопная и воздухоочиститель Блок управления f180 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COOLER

Каталожный номер:83278

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:BLOWER MOTOR (HYDR.)

Каталожный номер:83444

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEX.HEAD SCREW

Каталожный номер:20045

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:23609

Комплект:4

Примечание:

№ на схеме:5

Наименование:SILICON HOSE

Каталожный номер:81832

Комплект:1

Примечание:

№ на схеме:6

Наименование:SWIVEL HEAD CLIP

Каталожный номер:82133

Комплект:8

Примечание:

№ на схеме:7

Наименование:CHARGE AIR PIPE RHS

Каталожный номер:83280

Комплект:1

Примечание:

№ на схеме:8

Наименование:CHARGE AIR HOSE

Каталожный номер:83284

Комплект:2

Примечание:

№ на схеме:9

Наименование:CHARGE AIR PIPE LHS

Каталожный номер:83279

Комплект:1

Примечание:

№ на схеме:10

Наименование:CHARGE AIR PIPE

Каталожный номер:83285

Комплект:1

Примечание:

№ на схеме:11

Наименование:RUBBER ELBOW

Каталожный номер:83324

Комплект:2

Примечание:

№ на схеме:12

Наименование:PIPE

Каталожный номер:83322

Комплект:1

Примечание:

№ на схеме:13

Наименование:SILICON HOSE

Каталожный номер:81528

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE CLAMP

Каталожный номер:21651

Комплект:8

Примечание:

№ на схеме:15

Наименование:HOT WATER HOSE

Каталожный номер:21927

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIPE

Каталожный номер:84697

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONTROL VALVE

Каталожный номер:81603

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW-IN NIPPLE

Каталожный номер:52842

Комплект:3

Примечание:

№ на схеме:19

Наименование:SOCKET ADJUSTIBEL

Каталожный номер:69137

Комплект:1

Примечание:

№ на схеме:20

Наименование:ELBOW

Каталожный номер:48482

Комплект:3

Примечание:

№ на схеме:21

Наименование:SCREW JOINT

Каталожный номер:11461

Комплект:2

Примечание:

№ на схеме:22

Наименование:HYDRAULIC HOSE

Каталожный номер:54170

Комплект:1

Примечание:

№ на схеме:23

Наименование:HYDRAULIC HOSE

Каталожный номер:89875

Комплект:1

Примечание:

№ на схеме:24

Наименование:HYDRAULIC HOSE

Каталожный номер:74072

Комплект:1

Примечание:

№ на схеме:27

Наименование:EXPANSION TANK

Каталожный номер:84905

Комплект:1

Примечание:

№ на схеме:28

Наименование:INSPECION GLAS

Каталожный номер:83443

Комплект:1

Примечание:

№ на схеме:29

Наименование:LEVEL SWITCH

Каталожный номер:90959

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:O-RING

Каталожный номер:19079

Комплект:1

Примечание:

№ на схеме:29.2

Наименование:THRUST RING

Каталожный номер:19056

Комплект:1

Примечание:

№ на схеме:29.3

Наименование:FLAT PLUG

Каталожный номер:90877

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE

Каталожный номер:21939

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE CLAMP

Каталожный номер:24548

Комплект:2

Примечание:

№ на схеме:32

Наименование:HOSE

Каталожный номер:83327

Комплект:2

Примечание:

№ на схеме:32.1

Наименование:HOSE CLAMP

Каталожный номер:24550

Комплект:4

Примечание:

№ на схеме:33

Наименование:HOSE

Каталожный номер:38107

Комплект:1

Примечание:

№ на схеме:33.1

Наименование:HOSE CLAMP

Каталожный номер:24551

Комплект:1

Примечание:

№ на схеме:34

Наименование:HEX.HEAD SCREW

Каталожный номер:11043

Комплект:4

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:20282

Комплект:4

Примечание:

№ на схеме:36

Наименование:SELF-LOCKING NUT

Каталожный номер:203040

Комплект:1

Примечание:

№ на схеме:37

Наименование:SCREW-IN NIPPLE

Каталожный номер:52716

Комплект:2

Примечание:

№ на схеме:38

Наименование:SOCKET

Каталожный номер:65312

Комплект:2

Примечание:

№ на схеме:39

Наименование:THERMOSWITCH

Каталожный номер:85575

Комплект:1

Примечание:

№ на схеме:40

Наименование:TRANSMITTER F.TEMPERATUR GAUGE

Каталожный номер:19415

Комплект:1

Примечание:

№ на схеме:41

Наименование:INTAKE ELBOW

Каталожный номер:84796

Комплект:1

Примечание:

№ на схеме:41.1

Наименование:SEAL RING

Каталожный номер:84797

Комплект:1

Примечание:
