Система отопления кабины

← Система отопления Система электрики внешняя →

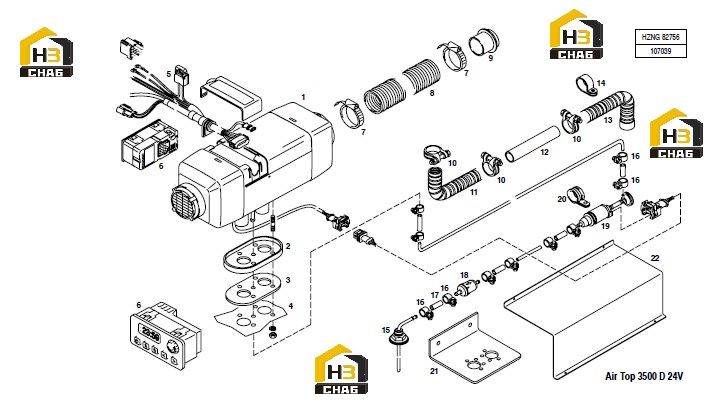

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATING UNIT AT 3500 D 24V

Каталожный номер:82756

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:SEALING KIT (AT3500)

Каталожный номер:89234

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:89235

Комплект:1

Примечание:

№ на схеме:5

Наименование:WIRING HARNES FOR HEATING UNIT

Каталожный номер:89236

Комплект:1

Примечание:

№ на схеме:6

Наименование:DIGITAL TIMER 24V

Каталожный номер:80363

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:89237

Комплект:2

Примечание:

№ на схеме:8

Наименование:TUBE

Каталожный номер:90243

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISTRIBUTOR

Каталожный номер:90242

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE CLAMP

Каталожный номер:39677

Комплект:3

Примечание:

№ на схеме:11

Наименование:TUBE

Каталожный номер:84488

Комплект:1

Примечание:

№ на схеме:13

Наименование:TUBE

Каталожный номер:84488

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIPE CLIP

Каталожный номер:49159

Комплект:4

Примечание:

№ на схеме:15

Наименование:SOCKET

Каталожный номер:89238

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE CLIP

Каталожный номер:89239

Комплект:9

Примечание:

№ на схеме:18

Наименование:FUEL FILTER

Каталожный номер:79331

Комплект:1

Примечание:

№ на схеме:19

Наименование:PROPORTIONING PUMP 24V

Каталожный номер:86756

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:WIRING HARNES FOR PROP.PUMP

Каталожный номер:86757

Комплект:1

Примечание:

№ на схеме:20

Наименование:CLAMP

Каталожный номер:89240

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUPPORT

Каталожный номер:102269

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER -HEATING

Каталожный номер:102270

Комплект:1

Примечание:
