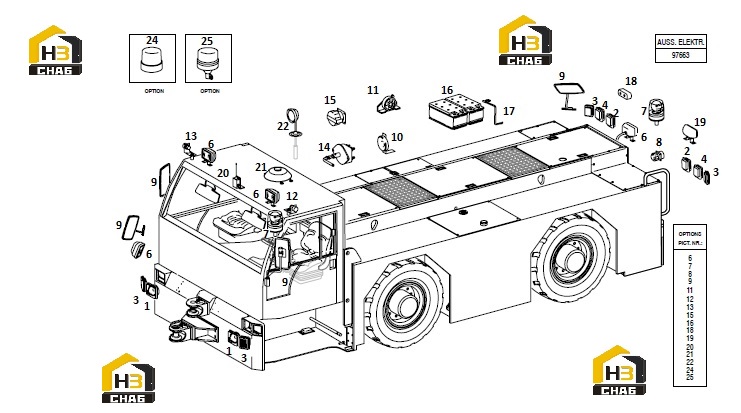

Система электрики внешняя

← Система отопления кабины Система отопительного контура →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEADLIGHT

Каталожный номер:41715

Комплект:2

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB

Каталожный номер:59334

Комплект:2

Примечание:

№ на схеме:1.2

Наименование:LIGHT BULB

Каталожный номер:19349

Комплект:2

Примечание:

№ на схеме:2

Наименование:BACK-UP LIGHT

Каталожный номер:40413

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:3

Наименование:INDICATOR LIGHT

Каталожный номер:59450

Комплект:4

Примечание:

№ на схеме:3.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:4

Примечание:

№ на схеме:4

Наименование:STOP/POSITION/REAR LIGHT

Каталожный номер:40411

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:4.2

Наименование:LIGHT BULB

Каталожный номер:19215

Комплект:2

Примечание:

№ на схеме:6

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:4

Примечание:

№ на схеме:6.1

Наименование:LIGHT BULB

Каталожный номер:13183

Комплект:4

Примечание:

№ на схеме:7

Наименование:ROTATING BEACON

Каталожный номер:93431

Комплект:2

Примечание:

№ на схеме:7.1

Наименование:LIGHT BULB

Каталожный номер:19341

Комплект:2

Примечание:

№ на схеме:7.2

Наименование:LENS YELLOW + GASKET

Каталожный номер:92356

Комплект:2

Примечание:

№ на схеме:7.3

Наименование:MOTOR for BEACON LIGHT

Каталожный номер:92357

Комплект:2

Примечание:

№ на схеме:7.4

Наименование:DRIVE BELT

Каталожный номер:92358

Комплект:2

Примечание:

№ на схеме:7.5

Наименование:SUPPORT CPL

Каталожный номер:80294

Комплект:2

Примечание:

№ на схеме:8

Наименование:SOCKET 12POL

Каталожный номер:40039

Комплект:1

Примечание:

№ на схеме:9

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:4

Примечание:

№ на схеме:10

Наименование:HORN

Каталожный номер:13191

Комплект:1

Примечание:

№ на схеме:11

Наименование:ELECTRIC SIGNALGENERATEUR

Каталожный номер:92953

Комплект:1

Примечание:

№ на схеме:12

Наименование:EMITTER -LIGHT BARRIER

Каталожный номер:80805

Комплект:1

Примечание:

№ на схеме:13

Наименование:RECEIVER -LIGHT BARRIER

Каталожный номер:80806

Комплект:1

Примечание:

№ на схеме:14

Наименование:BATTERY MASTER SWITCH

Каталожный номер:19199

Комплект:1

Примечание:

№ на схеме:15

Наименование:NATO-SOCKET 2 POL.

Каталожный номер:10793

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:NATO-PLUG 2 POL.

Каталожный номер:10792

Комплект:1

Примечание:

№ на схеме:16

Наименование:BATTERY 12V/143AH

Каталожный номер:13151

Комплект:2

Примечание:

№ на схеме:16.1

Наименование:NATO BATTERY

Каталожный номер:91496

Комплект:2

Примечание:

№ на схеме:16.2

Наименование:CAP

Каталожный номер:64515

Комплект:2

Примечание:

№ на схеме:16.3

Наименование:CAP

Каталожный номер:64516

Комплект:2

Примечание:

№ на схеме:16.4

Наименование:BATTERY TERMINAL PLUS

Каталожный номер:13347

Комплект:2

Примечание:

№ на схеме:16.5

Наименование:BATTERY TERMINAL MINUS

Каталожный номер:13348

Комплект:2

Примечание:

№ на схеме:16.6

Наименование:RUBBER SECTION

Каталожный номер:21974

Комплект:2

Примечание:

№ на схеме:17

Наименование:BATTERY GROUND STRAP 300mm

Каталожный номер:19382

Комплект:1

Примечание:

№ на схеме:18

Наименование:NO. PLATE LIGHT

Каталожный номер:200128

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:LIGHT BULB

Каталожный номер:13209

Комплект:1

Примечание:

№ на схеме:19

Наименование:FOG TAIL LIGHT

Каталожный номер:91457

Комплект:1

Примечание:

№ на схеме:20

Наименование:SENSOR SWITCH

Каталожный номер:19461

Комплект:1

Примечание:

№ на схеме:21

Наименование:FAN

Каталожный номер:19541

Комплект:2

Примечание:

№ на схеме:21.1

Наименование:COLLAR

Каталожный номер:26766

Комплект:2

Примечание:

№ на схеме:22

Наименование:HALOGEN-SPOTLIGHT

Каталожный номер:71806

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:LIGHT BULB

Каталожный номер:13183

Комплект:1

Примечание:

№ на схеме:24

Наименование:DOUBLEFLASH BEACON 24V

Каталожный номер:61924

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:PLUG-IN FLASH TUBE

Каталожный номер:89212

Комплект:1

Примечание:

№ на схеме:25

Наименование:DOUBLEFLASH BEACON 24V

Каталожный номер:88840

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:PLUG-IN FLASH TUBE

Каталожный номер:89212

Комплект:1

Примечание:
