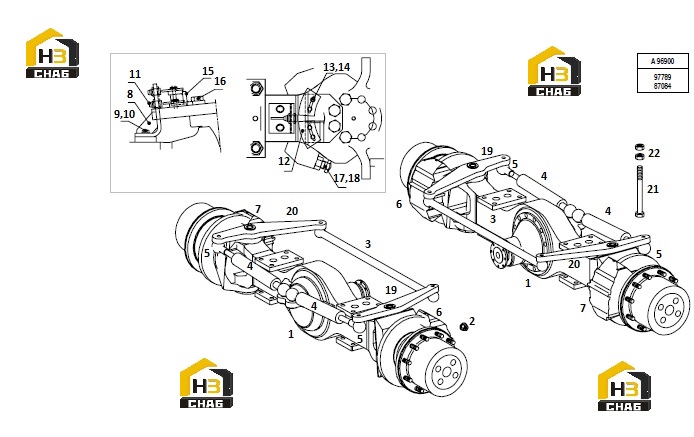

Мосты передний и задний

← Опора передней оси Комплектующие передней и задней оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING/DRIVE AXLE LT71PL478

Каталожный номер:96900

Комплект:2

Примечание:

№ на схеме:2

Наименование:WHEEL NUT

Каталожный номер:52936

Комплект:40

Примечание:

№ на схеме:3

Наименование:TRACK ROD CPL

Каталожный номер:89252

Комплект:2

Примечание:

№ на схеме:3.1

Наименование:BALL JOINT LH THREAD

Каталожный номер:79722

Комплект:2

Примечание:

№ на схеме:3.2

Наименование:BALL JOINT RH THREAD

Каталожный номер:92348

Комплект:2

Примечание:

№ на схеме:4

Наименование:STEERING CYLINDER

Каталожный номер:84500

Комплект:4

Примечание:

№ на схеме:4.1

Наименование:SEALING KIT F.STEERING CYL.

Каталожный номер:84621

Комплект:4

Примечание:

№ на схеме:5

Наименование:BALL JOINT

Каталожный номер:83071

Комплект:8

Примечание:

№ на схеме:6

Наименование:DISC BRAKE CPL "A"

Каталожный номер:101642

Комплект:2

Примечание:

№ на схеме:7

Наименование:DISC BRAKE CPL "B"

Каталожный номер:101643

Комплект:2

Примечание:

№ на схеме:8

Наименование:SUPPORT FOR TRANSMITTER

Каталожный номер:85795

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEX.HEAD SCREW

Каталожный номер:11043

Комплект:4

Примечание:

№ на схеме:10

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:4

Примечание:

№ на схеме:11

Наименование:APPROXIMATE SWITCH

Каталожный номер:73884

Комплект:4

Примечание:

№ на схеме:12

Наименование:KONTACT PART

Каталожный номер:83358

Комплект:4

Примечание:

№ на схеме:13

Наименование:HEX.HEAD SCREW

Каталожный номер:10002

Комплект:8

Примечание:

№ на схеме:14

Наименование:LOCKING WASHER

Каталожный номер:83116

Комплект:8

Примечание:

№ на схеме:14.1

Наименование:WASHER

Каталожный номер:10845

Комплект:4

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:83360

Комплект:2

Примечание:

№ на схеме:16

Наименование:HEX.HEAD BOLT

Каталожный номер:10046

Комплект:4

Примечание:

№ на схеме:17

Наименование:HEXAGONAL HEAD SCREW

Каталожный номер:79571

Комплект:4

Примечание:

№ на схеме:18

Наименование:HEXAGON NUT

Каталожный номер:10006

Комплект:4

Примечание:

№ на схеме:19

Наименование:STEER.TRACK LEV.FRT.LH/REAR RH

Каталожный номер:89250

Комплект:2

Примечание:

№ на схеме:20

Наименование:STEER.TRACK LEV.FRT.RH/REAR LH

Каталожный номер:89251

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEX.HEAD BOLT

Каталожный номер:84846

Комплект:8

Примечание:

№ на схеме:22

Наименование:HEXAGON NUT

Каталожный номер:20094

Комплект:16

Примечание:
