Комплектующие передней и задней оси

← Мосты передний и задний Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

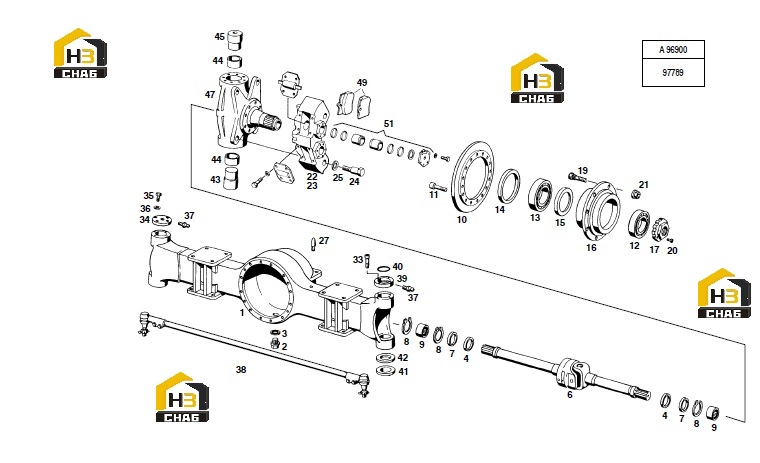

№ на схеме:1

Наименование:AXLE BOX

Каталожный номер:101640

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW PLUG

Каталожный номер:10537

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:50300

Комплект:1

Примечание:

№ на схеме:4

Наименование:WIPER RING

Каталожный номер:76421

Комплект:4

Примечание:

№ на схеме:6

Наименование:JOINT SHAFT

Каталожный номер:84638

Комплект:2

Примечание:

№ на схеме:7

Наименование:WIPER RING

Каталожный номер:45152

Комплект:4

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:10541

Комплект:6

Примечание:

№ на схеме:9

Наименование:BUSHING

Каталожный номер:76422

Комплект:4

Примечание:

№ на схеме:10

Наименование:BRAKE DISC

Каталожный номер:19709

Комплект:2

Примечание:

№ на схеме:11

Наименование:SOCKET HEAD SCREW

Каталожный номер:52474

Комплект:32

Примечание:

№ на схеме:12

Наименование:TAPERED ROLLER BEARING

Каталожный номер:21531

Комплект:2

Примечание:

№ на схеме:13

Наименование:TAPERED ROLLER BEARING

Каталожный номер:10546

Комплект:2

Примечание:

№ на схеме:14

Наименование:WIPER RING

Каталожный номер:10547

Комплект:2

Примечание:

№ на схеме:15

Наименование:WIPER RING

Каталожный номер:10548

Комплект:2

Примечание:

№ на схеме:16

Наименование:WHEEL HUB

Каталожный номер:52453

Комплект:2

Примечание:

№ на схеме:17

Наименование:GROOVED NUT

Каталожный номер:25348

Комплект:2

Примечание:

№ на схеме:19

Наименование:WHEEL BOLT

Каталожный номер:84639

Комплект:20

Примечание:

№ на схеме:20

Наименование:SOCKET HEAD SCREW

Каталожный номер:10544

Комплект:2

Примечание:

№ на схеме:21

Наименование:WHEEL NUT

Каталожный номер:52936

Комплект:20

Примечание:

№ на схеме:22

Наименование:DISC BRAKE CPL "A"

Каталожный номер:101642

Комплект:1

Примечание:

№ на схеме:23

Наименование:DISC BRAKE CPL "B"

Каталожный номер:101643

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:35772

Комплект:4

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:52451

Комплект:4

Примечание:

№ на схеме:27

Наименование:BREATHER VALVE

Каталожный номер:20442

Комплект:1

Примечание:

№ на схеме:33

Наименование:SOCKET HEAD SCREW

Каталожный номер:79736

Комплект:4

Примечание:

№ на схеме:34

Наименование:COVER

Каталожный номер:45157

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEX.HEAD SCREW

Каталожный номер:20071

Комплект:3

Примечание:

№ на схеме:36

Наименование:SPRING WASHER

Каталожный номер:10433

Комплект:7

Примечание:

№ на схеме:37

Наименование:GREASE NIPPLE

Каталожный номер:10222

Комплект:3

Примечание:

№ на схеме:37.1

Наименование:GREASE NIPPLE

Каталожный номер:20292

Комплект:1

Примечание:

№ на схеме:38

Наименование:TRACK ROD CPL

Каталожный номер:89252

Комплект:1

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:45158

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:10575

Комплект:1

Примечание:

№ на схеме:41

Наименование:STOP WASHER

Каталожный номер:62431

Комплект:2

Примечание:

№ на схеме:42

Наименование:STOP WASHER

Каталожный номер:10577

Комплект:2

Примечание:

№ на схеме:43

Наименование:LOWER KNUCKLE PIN

Каталожный номер:79559

Комплект:2

Примечание:

№ на схеме:44

Наименование:BEARING BUSH

Каталожный номер:10579

Комплект:4

Примечание:

№ на схеме:45

Наименование:KNUCKLE PIN

Каталожный номер:10580

Комплект:1

Примечание:

№ на схеме:47

Наименование:STEERING KNUCKLE

Каталожный номер:52462

Комплект:2

Примечание:

№ на схеме:49

Наименование:BRAKE PAD WITHOUT WEAR INDICATOR

Каталожный номер:84440

Комплект:8

Примечание:

№ на схеме:51

Наименование:REPAIR KIT (R) F. DISC BRAKE "A"

Каталожный номер:84438

Комплект:2

Примечание:

№ на схеме:51.1

Наименование:REPAIR KIT (R) F. DISC BRAKE "B"

Каталожный номер:84439

Комплект:2

Примечание:
