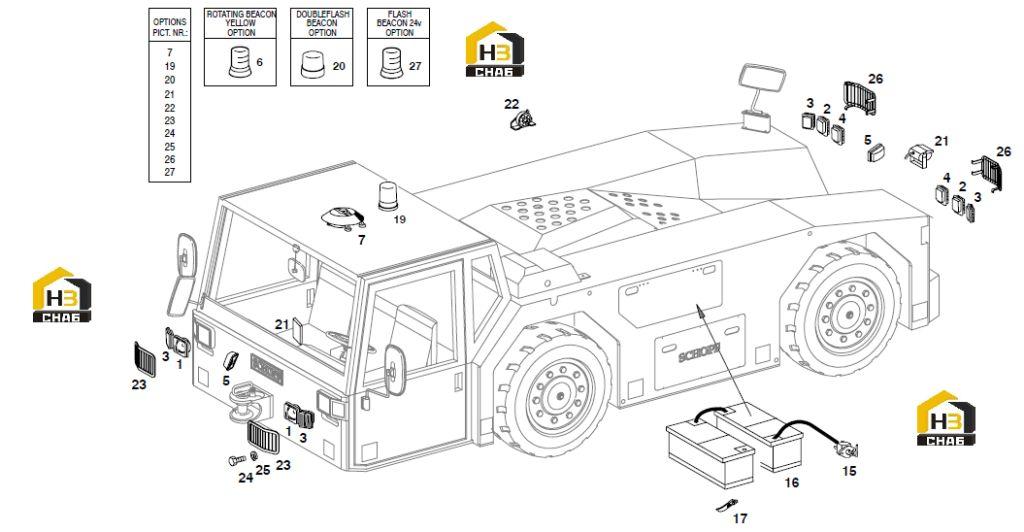

Система электрики внешняя

← Отопление (часть 2) Насос аварийный рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEADLIGHT

Каталожный номер:41715

Комплект:2

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB

Каталожный номер:59334

Комплект:2

Примечание:

№ на схеме:1.2

Наименование:LIGHT BULB

Каталожный номер:19349

Комплект:2

Примечание:

№ на схеме:2

Наименование:STOP/POSITION/REAR LIGHT

Каталожный номер:40411

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:LIGHT BULB

Каталожный номер:19325

Комплект:2

Примечание:

№ на схеме:2.2

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:3

Наименование:BLINKER LIGHT

Каталожный номер:59450

Комплект:4

Примечание:

№ на схеме:3.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:4

Примечание:

№ на схеме:4

Наименование:BACK-UP LIGHT

Каталожный номер:40413

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:5

Наименование:TRAILER HITCH LIGHT

Каталожный номер:19175

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROTATING BEACON YELLOW

Каталожный номер:93786

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:LAMP COVER, AMBER

Каталожный номер:93092

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:HALOGEN LIGHT H1

Каталожный номер:93093

Комплект:1

Примечание:

№ на схеме:7

Наименование:FAN

Каталожный номер:19541

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:GASKET FOR FAN

Каталожный номер:42219

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:COLLAR

Каталожный номер:26766

Комплект:1

Примечание:

№ на схеме:15

Наименование:BATTERY MASTER SWITCH

Каталожный номер:19199

Комплект:1

Примечание:

№ на схеме:16

Наименование:BATTERY 12V- 88 Ah/395 A

Каталожный номер:19569

Комплект:2

Примечание:

№ на схеме:16.1

Наименование:BATTERY HOLDER

Каталожный номер:309007

Комплект:1

Примечание:

№ на схеме:17

Наименование:BATTERY GROUND STRAP 300mm

Каталожный номер:19382

Комплект:1

Примечание:

№ на схеме:18

Наименование:WORK LAMP

Каталожный номер:72875

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:LIGHT BULB

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:19

Наименование:ROTATING BEACON YELLOW

Каталожный номер:93786

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:LENS YELLOW + GASKET

Каталожный номер:62610

Комплект:1

Примечание:

№ на схеме:19.2

Наименование:REFLECTOR WITH DRIVING BELT

Каталожный номер:62612

Комплект:1

Примечание:

№ на схеме:19.3

Наименование:MOTOR for BEACON LIGHT

Каталожный номер:62611

Комплект:1

Примечание:

№ на схеме:19.4

Наименование:DRIVE BELT

Каталожный номер:50405

Комплект:1

Примечание:

№ на схеме:20

Наименование:DOUBLEFLASH BEACON 24V

Каталожный номер:61924

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:LAMP COVER, AMBER

Каталожный номер:81719

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:INTERFER.SUPPRESSION BOARD 24V

Каталожный номер:81720

Комплект:1

Примечание:

№ на схеме:21

Наименование:MONITORING

Каталожный номер:94459

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:COLOR MONITOR

Каталожный номер:96067

Комплект:1

Примечание:

№ на схеме:21.2

Наименование:CAMERA

Каталожный номер:96068

Комплект:1

Примечание:

№ на схеме:22

Наименование:ELECTRIC SIGNALGENERATEUR

Каталожный номер:92953

Комплект:1

Примечание:

№ на схеме:23

Наименование:FRONT PROTECTIVE GRID

Каталожный номер:90009

Комплект:2

Примечание:

№ на схеме:24

Наименование:HEX.HEAD SCREW

Каталожный номер:10629

Комплект:8

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:33578

Комплект:8

Примечание:

№ на схеме:26

Наименование:REAR PROTECTIVE GRID

Каталожный номер:93845

Комплект:2

Примечание:

№ на схеме:27

Наименование:FLASH BEACON 24V

Каталожный номер:93005

Комплект:-

Примечание:

№ на схеме:27.1

Наименование:LAMP COVER, AMBER

Каталожный номер:93092

Комплект:1

Примечание:

№ на схеме:27.2

Наименование:HALOGEN LIGHT H1

Каталожный номер:93093

Комплект:1

Примечание:

№ на схеме:27.3

Наименование:HORN

Каталожный номер:13191

Комплект:1

Примечание:

№ на схеме:27.4

Наименование:EARTH WIRE ENGINE 300mm

Каталожный номер:24135

Комплект:1

Примечание:
