Отопление (часть 2)

← Отопление (часть 1) Система электрики внешняя →

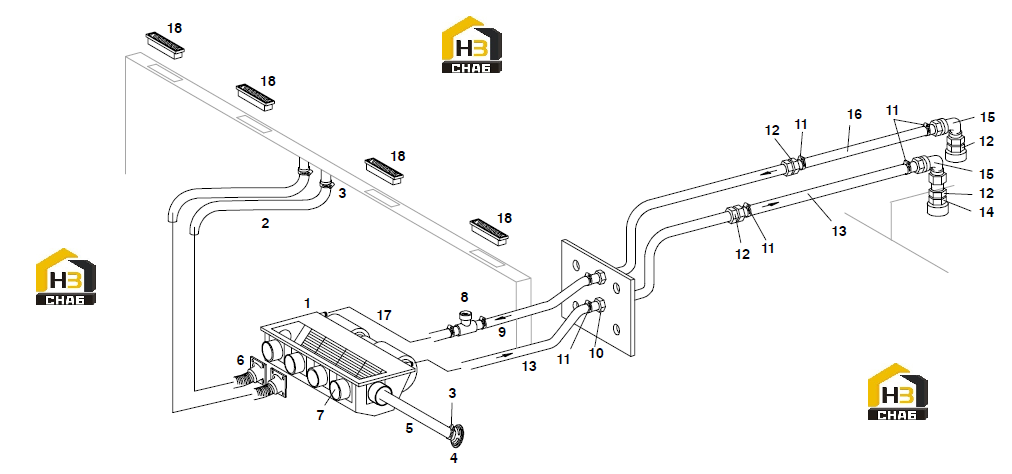

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEATING UNIT

Каталожный номер:81879

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:SUPPRESSOR MODUL

Каталожный номер:84957

Комплект:1

Примечание:

№ на схеме:2

Наименование:AIR SUCTION HOSE 2"

Каталожный номер:89188

Комплект:2

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:25769

Комплект:6

Примечание:

№ на схеме:4

Наименование:NOZZLE

Каталожный номер:89527

Комплект:1

Примечание:

№ на схеме:5

Наименование:AIR SUCTION HOSE 2"

Каталожный номер:89188

Комплект:1

Примечание:

№ на схеме:6

Наименование:SOCKET

Каталожный номер:88707

Комплект:2

Примечание:

№ на схеме:7

Наименование:COVER

Каталожный номер:88705

Комплект:3

Примечание:

№ на схеме:8

Наименование:WATER VALVE CPL

Каталожный номер:92744

Комплект:1

Примечание:

№ на схеме:9

Наименование:WATER HOSE

Каталожный номер:89181

Комплект:1

Примечание:

№ на схеме:10

Наименование:STRAIGHT TWO-WAY CONNECTOR

Каталожный номер:48425

Комплект:2

Примечание:

№ на схеме:11

Наименование:HOSE CLIP

Каталожный номер:21660

Комплект:10

Примечание:

№ на схеме:12

Наименование:SOCKET

Каталожный номер:48300

Комплект:4

Примечание:

№ на схеме:13

Наименование:WATER HOSE

Каталожный номер:90541

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW-IN NIPPLE

Каталожный номер:48236

Комплект:2

Примечание:

№ на схеме:15

Наименование:ELBOW

Каталожный номер:48481

Комплект:2

Примечание:

№ на схеме:15.1

Наименование:HOSE CONNECTOR

Каталожный номер:60655

Комплект:6

Примечание:

№ на схеме:16

Наименование:WATER HOSE

Каталожный номер:89181

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE SECTION

Каталожный номер:81556

Комплект:2

Примечание:

№ на схеме:18

Наименование:NOZZLE

Каталожный номер:88887

Комплект:4

Примечание:
