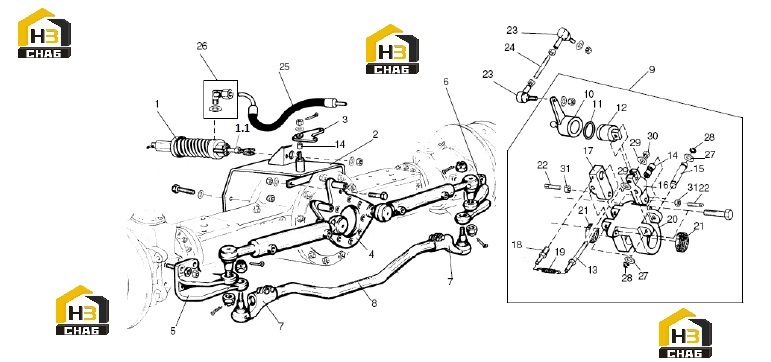

Тяга соединительная и тормоз стояночный заднего моста

← Мост задний Дифференциал задний и диск стояночного тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ЦИЛИНДР СТОЯНОЧНОГО ТОРМОЗА

Каталожный номер:00081649

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:ВИЛКА

Каталожный номер:00087615

Комплект:1

Примечание:

№ на схеме:2

Наименование:КРОНШТЕЙН

Каталожный номер:00081936

Комплект:1

Примечание:

№ на схеме:3

Наименование:ПРИВОДНОЙ МЕХАНИЗМ

Каталожный номер:00081937

Комплект:1

Примечание:

№ на схеме:4

Наименование:ПРИЖИМНЫЙ ФЛАНЕЦ С НАПРАВЛЯЮЩИМИ ВТУЛКАМИ

Каталожный номер:00081924

Комплект:1

Примечание:

№ на схеме:5

Наименование:РЫЧАГ ПОПЕРЕЧНОЙ ТЯГИ ЛЕВЫЙ

Каталожный номер:00082324

Комплект:2

Примечание:

№ на схеме:6

Наименование:РЫЧАГ ПОПЕРЕЧНОЙ ТЯГИ ПРАВЫЙ

Каталожный номер:00082323

Комплект:2

Примечание:

№ на схеме:7

Наименование:ШАРОВАЯ ГОЛОВКА ПОПЕРЕЧНОЙ ТЯГИ

Каталожный номер:00020598

Комплект:2

Примечание:

№ на схеме:8

Наименование:ПОПЕРЕЧНАЯ ТЯГА

Каталожный номер:00081809

Комплект:1

Примечание:

№ на схеме:9

Наименование:СУППОРТ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

Каталожный номер:00081942

Комплект:1

Примечание:

№ на схеме:10

Наименование:ЭКСЦЕНТРИК

Каталожный номер:00081938

Комплект:1

Примечание:

№ на схеме:11

Наименование:КОЛЬЦО

Каталожный номер:L00.1711

Комплект:1

Примечание:

№ на схеме:12

Наименование:ЭКСЦЕНТРИК СТОЯНОЧНОГО ТОРМОЗА

Каталожный номер:00081852

Комплект:1

Примечание:

№ на схеме:13

Наименование:ЗАЖИМНАЯ ШПИЛЬКА ЭКСЦЕНТРИКА

Каталожный номер:00081849

Комплект:1

Примечание:

№ на схеме:14

Наименование:ПОДШИПНИК

Каталожный номер:.00.5704

Комплект:5

Примечание:

№ на схеме:15

Наименование:ЗАЖИМНАЯ ШПИЛЬКА УРАВНИТЕЛЯ

Каталожный номер:00081880

Комплект:2

Примечание:

№ на схеме:16

Наименование:ПРАВЫЙ УРАВНИТЕЛЬ

Каталожный номер:00081887

Комплект:1

Примечание:

№ на схеме:17

Наименование:ЛЕВЫЙ УРАВНИТЕЛЬ

Каталожный номер:00081888

Комплект:1

Примечание:

№ на схеме:18

Наименование:ФИКСИРУЮЩАЯ ОСЬ ПРУЖИНЫ

Каталожный номер:00081939

Комплект:1

Примечание:

№ на схеме:19

Наименование:ПРУЖИНА

Каталожный номер:00081742

Комплект:1

Примечание:

№ на схеме:20

Наименование:КОРПУС СУППОРТА

Каталожный номер:00081940

Комплект:1

Примечание:

№ на схеме:21

Наименование:ТОРМОЗНАЯ КОЛОДКА

Каталожный номер:012625/2

Комплект:2

Примечание:

№ на схеме:22

Наименование:РЕГУЛИРУЮЩИЙ ТОЛКАТЕЛЬ ТОРМОЗНЫХ КОЛОДОК

Каталожный номер:00081850

Комплект:2

Примечание:

№ на схеме:23

Наименование:ГОЛОВКА

Каталожный номер:00081941

Комплект:2

Примечание:

№ на схеме:24

Наименование:АНКЕР

Каталожный номер:00081867

Комплект:1

Примечание:

№ на схеме:25

Наименование:КОМПАКТНЫЙ ШЛАНГ 3/8" LG.750 E90-ED DIA.12

Каталожный номер:00101462

Комплект:1

Примечание:

№ на схеме:26

Наименование:СОЕДИНИТЕЛЬНАЯ МУФТА В СБОРЕ

Каталожный номер:A00.6025

Комплект:1

Примечание:

№ на схеме:27

Наименование:ШАЙБА

Каталожный номер:R00.1204

Комплект:4

Примечание:

№ на схеме:28

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:S0010342

Комплект:2

Примечание:

№ на схеме:29

Наименование:ПЛОСКАЯ ШАЙБА 14

Каталожный номер:R1012212

Комплект:2

Примечание:

№ на схеме:30

Наименование:САМОКОНТРЯЩАЯСЯ ГАЙКА

Каталожный номер:D00.6060

Комплект:1

Примечание:

№ на схеме:31

Наименование:ГАЙКА

Каталожный номер:D00.1133

Комплект:2

Примечание:
