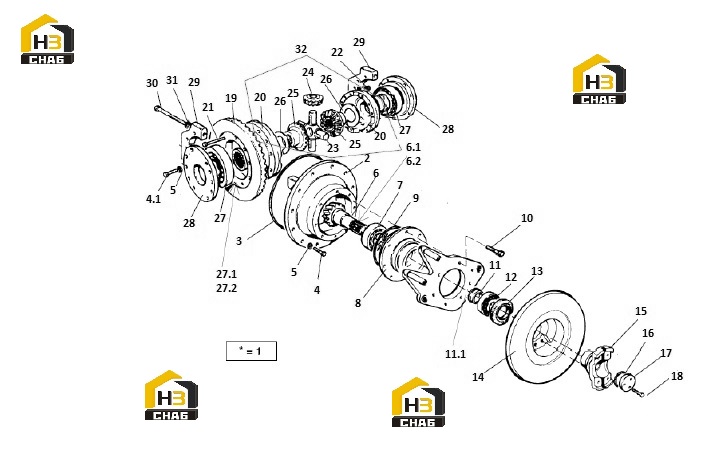

Дифференциал задний и диск стояночного тормоза

← Тяга соединительная и тормоз стояночный заднего моста Диск тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ДИФФЕРЕНЦИАЛ

Каталожный номер:002808/2

Комплект:1

Примечание:

№ на схеме:2

Наименование:ОПОРА ДИФФЕРЕНЦИАЛА

Каталожный номер:002809/1

Комплект:1

Примечание:

№ на схеме:3

Наименование:КОЛЬЦО

Каталожный номер:L02810/1

Комплект:1

Примечание:

№ на схеме:4

Наименование:БОЛТ 12x1,5x35

Каталожный номер:V00.1045

Комплект:12

Примечание:

№ на схеме:4.1

Наименование:БОЛТ 12x1,5x40

Каталожный номер:V1013401

Комплект:20

Примечание:

№ на схеме:5

Наименование:ШАЙБА

Каталожный номер:R00.6208

Комплект:44

Примечание:

№ на схеме:6

Наименование:ВЕДУЩАЯ ШЕСТЕРНЯ

Каталожный номер:002832/1

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:ТОЛЩИНА

Каталожный номер:11756/33

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:ТОЛЩИНА

Каталожный номер:00083322

Комплект:1

Примечание:

№ на схеме:7

Наименование:ПОДШИПНИК

Каталожный номер:0030311

Комплект:1

Примечание:

№ на схеме:8

Наименование:ОПОРА ВЕДУЩЕЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА

Каталожный номер:002818/1

Комплект:1

Примечание:

№ на схеме:9

Наименование:КОЛЬЦО

Каталожный номер:L02810/2

Комплект:1

Примечание:

№ на схеме:10

Наименование:БОЛТ 12x1,5X60

Каталожный номер:V00.1052

Комплект:8

Примечание:

№ на схеме:11

Наименование:ПРОМЕЖУТОЧНОЕ КОЛЬЦО

Каталожный номер:002814/1

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:ТОЛЩИНА

Каталожный номер:11756/06

Комплект:1

Примечание:

№ на схеме:12

Наименование:ПОДШИПНИК

Каталожный номер:0032210

Комплект:1

Примечание:

№ на схеме:13

Наименование:САЛЬНИК

Каталожный номер:L02821/1

Комплект:1

Примечание:

№ на схеме:14

Наименование:ДИСК СТОЯНОЧНОГО ТОРМОЗА

Каталожный номер:00081906

Комплект:1

Примечание:

№ на схеме:15

Наименование:ВИЛКА

Каталожный номер:00011579

Комплект:1

Примечание:

№ на схеме:16

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:L00.1711

Комплект:1

Примечание:

№ на схеме:17

Наименование:ШАЙБА

Каталожный номер:00021039

Комплект:1

Примечание:

№ на схеме:18

Наименование:БОЛТ 10x1,5x40

Каталожный номер:V00.1040

Комплект:3

Примечание:

№ на схеме:19

Наименование:ОБОД

Каталожный номер:002832/2

Комплект:1

Примечание:

№ на схеме:20

Наименование:ПОЛОВИНА КАРТЕРА ДИФФЕРЕНЦИАЛА

Каталожный номер:010635/1

Комплект:1

Примечание:

№ на схеме:21

Наименование:БОЛТ 12x1,75x130

Каталожный номер:V02845/1

Комплект:12

Примечание:

№ на схеме:22

Наименование:ГАЙКА

Каталожный номер:D00.1112

Комплект:12

Примечание:

№ на схеме:23

Наименование:КРЕСТОВИНА

Каталожный номер:002842/1

Комплект:1

Примечание:

№ на схеме:24

Наименование:САТЕЛЛИТ

Каталожный номер:002843/1

Комплект:4

Примечание:

№ на схеме:25

Наименование:ПЛАНЕТАРНАЯ ПЕРЕДАЧА

Каталожный номер:002840/1

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПРОМЕЖУТОЧНОЕ КОЛЬЦО

Каталожный номер:04558221

Комплект:2

Примечание:

№ на схеме:27

Наименование:ПОДШИПНИК

Каталожный номер:0032016

Комплект:2

Примечание:

№ на схеме:27.1

Наименование:ТОЛЩИНА

Каталожный номер:11756/34

Комплект:2

Примечание:

№ на схеме:27.2

Наименование:ТОЛЩИНА

Каталожный номер:00083321

Комплект:2

Примечание:

№ на схеме:28

Наименование:КРЫШКА

Каталожный номер:00002847

Комплект:2

Примечание:

№ на схеме:29

Наименование:БОЛТ-СКОБА

Каталожный номер:002831/1

Комплект:2

Примечание:

№ на схеме:30

Наименование:БОЛТ 18x1,5x120

Каталожный номер:V02826/1

Комплект:4

Примечание:

№ на схеме:31

Наименование:ШАЙБА

Каталожный номер:R00.1253

Комплект:4

Примечание:

№ на схеме:32

Наименование:ВНУТРЕННИЙ ДИФФЕРЕНЦИАЛ

Каталожный номер:00083978

Комплект:1

Примечание:
