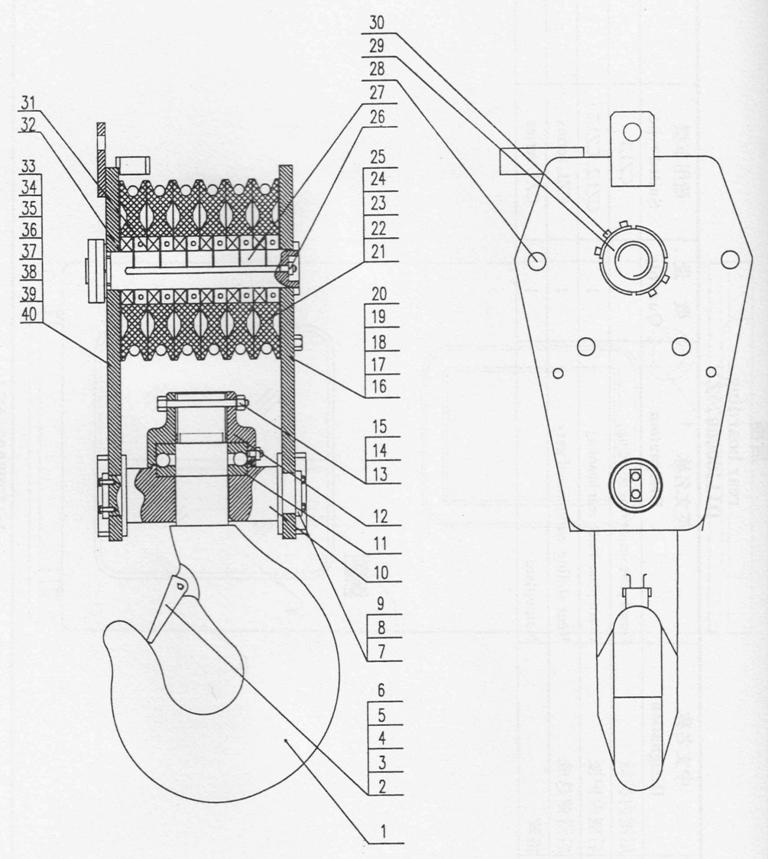

MAIN HOOK D1090400018ZY

← D00631257500600000Z AUXILIARY HOOK D1090400019ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:hook

Каталожный номер:Q2-13A-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:retaining plate

Каталожный номер:Q2-13 A-11

Комплект:1

Примечание:

№ на схеме:3

Наименование:pin spindle

Каталожный номер:GB882-84

Комплект:1

Примечание:

№ на схеме:4

Наименование:torsion spring

Каталожный номер:QZ-13A-14

Комплект:1

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:GB97-86

Комплект:1

Примечание:

№ на схеме:6

Наименование:cotter pin

Каталожный номер:GB91-86

Комплект:1

Примечание:

№ на схеме:7

Наименование:shaft end retaining plate

Каталожный номер:PD0405-100

Комплект:2

Примечание:

№ на схеме:8

Наименование:screw

Каталожный номер:GB21-76

Комплект:4

Примечание:

№ на схеме:9

Наименование:stop shim

Каталожный номер:PD0312

Комплект:2

Примечание:

№ на схеме:10

Наименование:beam

Каталожный номер:QY50-50-01

Комплект:1

Примечание:

№ на схеме:11

Наименование:thrust bearing

Каталожный номер:GB301-64

Комплект:1

Примечание:

№ на схеме:12

Наименование:hook nut

Каталожный номер:Q2-13-3

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:GB21-76

Комплект:1

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:GB52-76

Комплект:1

Примечание:

№ на схеме:15

Наименование:mm washer

Каталожный номер:GB93-76

Комплект:1

Примечание:

№ на схеме:16

Наименование:side plate 1 assy

Каталожный номер:QY50-50-02

Комплект:1

Примечание:

№ на схеме:17

Наименование:clamping plate

Каталожный номер:QY50-50-02-01

Комплект:1

Примечание:

№ на схеме:18

Наименование:reinforcing loop

Каталожный номер:QY50-50-02-02

Комплект:1

Примечание:

№ на схеме:19

Наименование:shield sleeve

Каталожный номер:QY50-50-02-03

Комплект:1

Примечание:

№ на схеме:20

Наименование:stop plate

Каталожный номер:090-41040-102

Комплект:1

Примечание:

№ на схеме:21

Наименование:pulley assy

Каталожный номер:QY50-50-03

Комплект:1

Примечание:

№ на схеме:22

Наименование:pulley

Каталожный номер:5Y50-50-03-01 .. *

Комплект:6

Примечание:

№ на схеме:23

Наименование:radial bearing

Каталожный номер:3B/T276-94

Комплект:12

Примечание:

№ на схеме:24

Наименование:retainer ring

Каталожный номер:3B893-76

Комплект:6

Примечание:

№ на схеме:25

Наименование:spacing ring

Каталожный номер:3Y50-50-03-02

Комплект:6

Примечание:

№ на схеме:26

Наименование:oil nib

Каталожный номер:3B1152-74

Комплект:2

Примечание:

№ на схеме:27

Наименование:pulley shaft

Каталожный номер:QY50-50-03

Комплект:1

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:QY50-50-04

Комплект:4

Примечание:

№ на схеме:29

Наименование:locking nut

Каталожный номер:GB812-88

Комплект:1

Примечание:

№ на схеме:30

Наименование:stop washer

Каталожный номер:GB858-88

Комплект:1

Примечание:

№ на схеме:31

Наименование:inter-wheel washer

Каталожный номер:QY50-50-06

Комплект:5

Примечание:

№ на схеме:32

Наименование:side wheel washer

Каталожный номер:QY50-50-07

Комплект:2

Примечание:

№ на схеме:33

Наименование:side plate II assy

Каталожный номер:QY50-50-08

Комплект:1

Примечание:

№ на схеме:34

Наименование:clamping plate

Каталожный номер:QY50-50-07-01

Комплект:1

Примечание:

№ на схеме:35

Наименование:mm reinforcing loop

Каталожный номер:QY50-50-02-02

Комплект:1

Примечание:

№ на схеме:36

Наименование:shield sleeve

Каталожный номер:QY50-50-02-03

Комплект:1

Примечание:

№ на схеме:37

Наименование:lifting plate

Каталожный номер:Q2-13A-6-1

Комплект:1

Примечание:

№ на схеме:38

Наименование:retaining plate assy

Каталожный номер:QY50-50-09

Комплект:1

Примечание:

№ на схеме:39

Наименование:plate bending

Каталожный номер:QY50-50-09-01

Комплект:1

Примечание:

№ на схеме:40

Наименование:plate

Каталожный номер:QY50-50-09-02

Комплект:1

Примечание:
