FRONT VERTICAL CYLINDER D00631142200200000ZY

FRONT VERTICAL CYLINDER D00631142200200000ZY

← HORIZONTAL CYLINDER D00631112100000000ZY REAR VERTICAL CYLINDER D00631142200400000ZY →

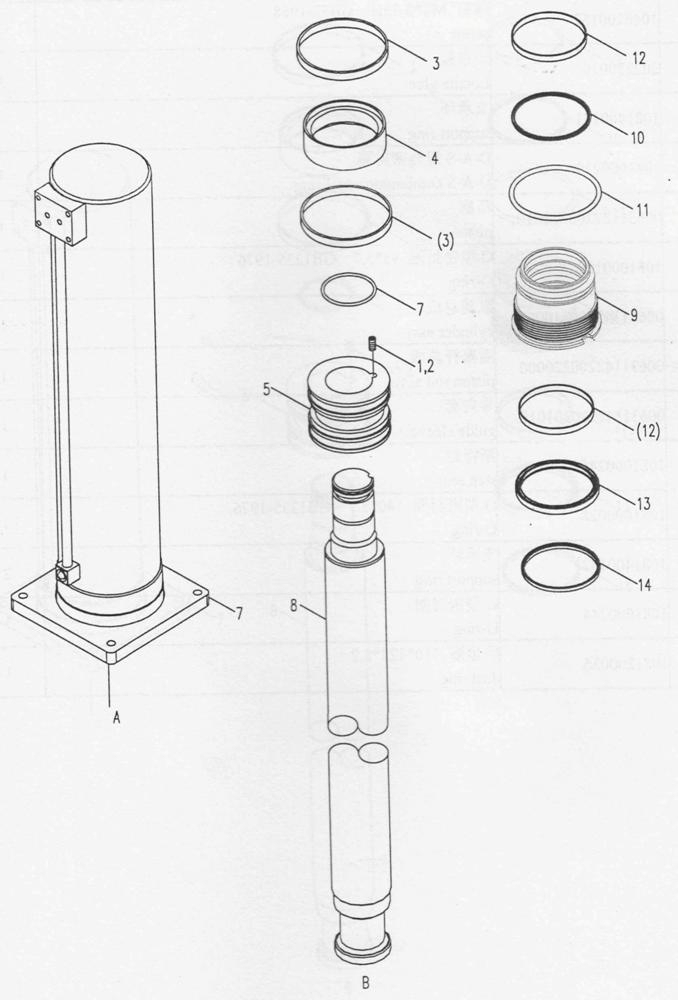

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:M8*8-33H GB72-1988 screw
Каталожный номер:1040100162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Loctite glue
Каталожный номер:202230016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:support ring
Каталожный номер:1081400131
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:D-A-S combination seal ring
Каталожный номер:1081000219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:piston
Каталожный номер:00631122200201010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O 95*5.7 GB1235-1976 O-ring
Каталожный номер:1081000120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:cylinder assy
Каталожный номер:00631142200210000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:piston rod assy
Каталожный номер:00631142200220000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:guide sleeve
Каталожный номер:00631142200201010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:step seal
Каталожный номер:1081000245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O 140*5.7 GB1235-1976 O-ring
Каталожный номер:1081000028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:support ring
Каталожный номер:1081400132
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:U-ring
Каталожный номер:1081000244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:110*122*8.2 dust ring
Каталожный номер:1081200036
Комплект:1
Примечание:
