PULL-TYPE CLUTCH COVER ASSY D1030500000-100005ZY

← 430MM PULL DIAPHRAGM SPRING CLUTCH D1030500000-21135ZY CLUTCH PRESSURE DISC AND COVER ASSY D1030500000-10006ZY →

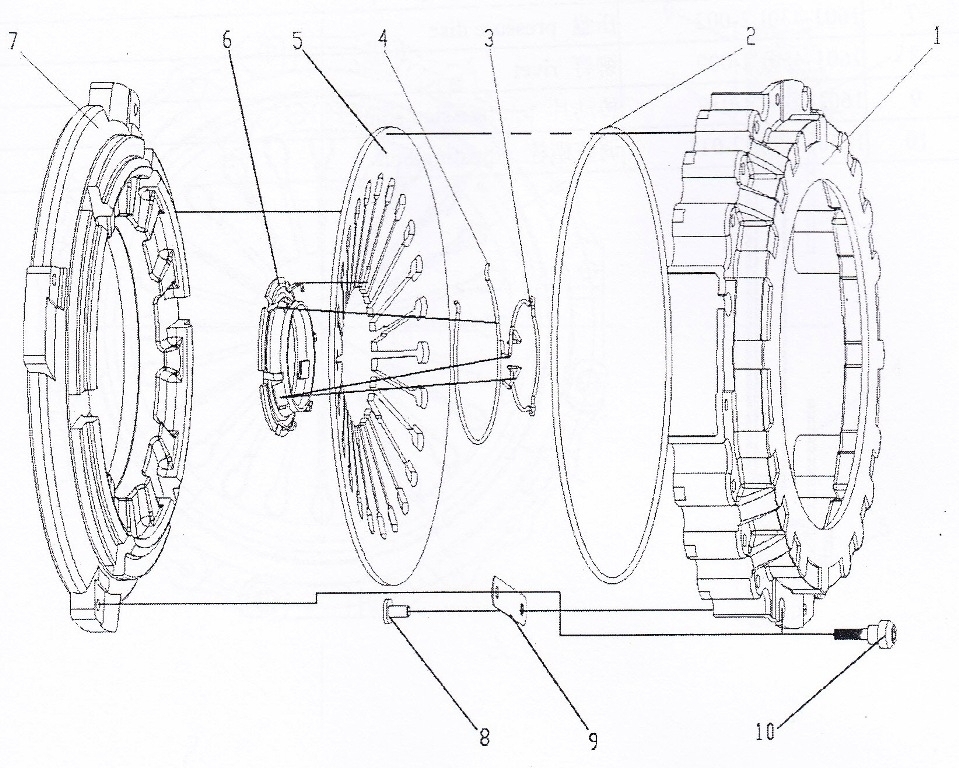

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:gland

Каталожный номер:1601-430L2-003

Комплект:1

Примечание:

№ на схеме:2

Наименование:supporting ring

Каталожный номер:1601-430L2-004

Комплект:1

Примечание:

№ на схеме:3

Наименование:bearing seat clamp

Каталожный номер:1601-430L2-008

Комплект:1

Примечание:

№ на схеме:4

Наименование:release ring clamp

Каталожный номер:1601-430L2-007

Комплект:1

Примечание:

№ на схеме:5

Наименование:diaphragm spring

Каталожный номер:1601-430L2-005

Комплект:1

Примечание:

№ на схеме:6

Наименование:release ring

Каталожный номер:1601-430L2-006

Комплект:1

Примечание:

№ на схеме:7

Наименование:pressure disc

Каталожный номер:1601-430L2-002

Комплект:1

Примечание:

№ на схеме:8

Наименование:rivet

Каталожный номер:1601-430L2-009

Комплект:4

Примечание:

№ на схеме:9

Наименование:transmission shim

Каталожный номер:1601-430L2-019

Комплект:12

Примечание:

№ на схеме:10

Наименование:adjusting bolt

Каталожный номер:1601-430L2-011

Комплект:4

Примечание:
