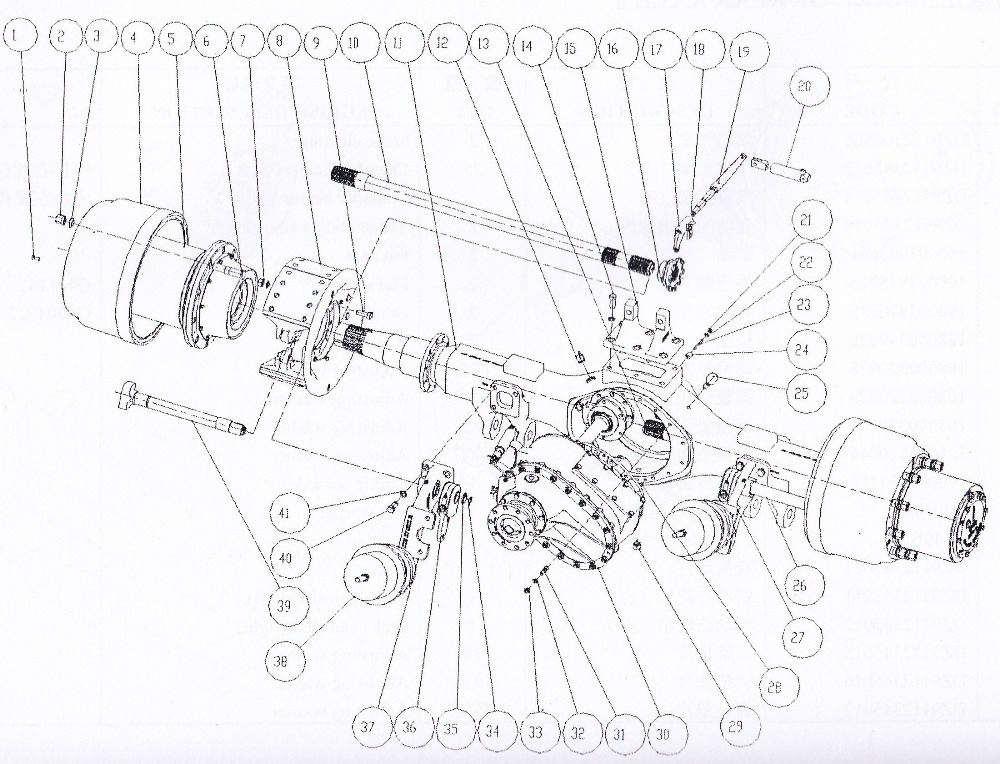

INTERMEDIATE AXLE ASSY D1030100048ZY

← BRAKE OF REAR AXLE II D1030100653ZY INTERMEDIATE AXLE MAIN FEDUCER ASSY D1030100048ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:M10

Каталожный номер:50140002

Комплект:4

Примечание:

№ на схеме:2

Наименование:М22

Каталожный номер:51017001

Комплект:20

Примечание:

№ на схеме:3

Наименование:spherical washer

Каталожный номер:52130001

Комплект:—

Примечание:

№ на схеме:4

Наименование:brake drum

Каталожный номер:80736010

Комплект:2

Примечание:

№ на схеме:5

Наименование:hub reducer

Каталожный номер:83736200

Комплект:2

Примечание:

№ на схеме:6

Наименование:М22

Каталожный номер:75502311

Комплект:20

Примечание:

№ на схеме:7

Наименование:M6

Каталожный номер:51010005

Комплект:20

Примечание:

№ на схеме:8

Наименование:brake assy

Каталожный номер:84736000

Комплект:2

Примечание:

№ на схеме:9

Наименование:M16

Каталожный номер:50012032

Комплект:20

Примечание:

№ на схеме:10

Наименование:axle shaft

Каталожный номер:80767004

Комплект:1

Примечание:

№ на схеме:11

Наименование:axle housing assy

Каталожный номер:81767000

Комплект:1

Примечание:

№ на схеме:13

Наименование:axle shaft

Каталожный номер:80767005

Комплект:1

Примечание:

№ на схеме:14

Наименование:M16

Каталожный номер:50012038

Комплект:6

Примечание:

№ на схеме:15

Наименование:thrust rod support

Каталожный номер:80767003

Комплект:1

Примечание:

№ на схеме:16

Наименование:sliding engagement sleeve

Каталожный номер:82468441

Комплект:1

Примечание:

№ на схеме:17

Наименование:fork

Каталожный номер:80053003

Комплект:1

Примечание:

№ на схеме:18

Наименование:15

Каталожный номер:53000002

Комплект:1

Примечание:

№ на схеме:19

Наименование:control lever assy

Каталожный номер:82468498

Комплект:1

Примечание:

№ на схеме:20

Наименование:cylinder

Каталожный номер:55100006

Комплект:1

Примечание:

№ на схеме:21

Наименование:M8 nut

Каталожный номер:51014002

Комплект:1

Примечание:

№ на схеме:22

Наименование:8 washer

Каталожный номер:52000001

Комплект:1

Примечание:

№ на схеме:23

Наименование:AM8-M8

Каталожный номер:51110007

Комплект:1

Примечание:

№ на схеме:24

Наименование:spacing sleeve

Каталожный номер:82468492

Комплект:1

Примечание:

№ на схеме:25

Наименование:ventilation plug assy

Каталожный номер:56100007

Комплект:1

Примечание:

№ на схеме:26

Наименование:brake camshaft

Каталожный номер:80767001

Комплект:1

Примечание:

№ на схеме:27

Наименование:air chamber bracket assembly

Каталожный номер:80736004

Комплект:1

Примечание:

№ на схеме:28

Наименование:10m6

Каталожный номер:51270016

Комплект:1

Примечание:

№ на схеме:29

Наименование:ZG3/4 ' threaded plug

Каталожный номер:79900330

Комплект:2

Примечание:

№ на схеме:30

Наименование:main reducer assy

Каталожный номер:82885400

Комплект:1

Примечание:

№ на схеме:31

Наименование:12

Каталожный номер:51110002

Комплект:16

Примечание:

№ на схеме:32

Наименование:12 washer

Каталожный номер:52020004

Комплект:16

Примечание:

№ на схеме:33

Наименование:12

Каталожный номер:51010002

Комплект:16

Примечание:

№ на схеме:34

Наименование:25 retainer ring

Каталожный номер:52100003

Комплект:2

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:80588015

Комплект:2

Примечание:

№ на схеме:36

Наименование:brake arm assy

Каталожный номер:80588006

Комплект:2

Примечание:

№ на схеме:37

Наименование:air chamber bracket assembly

Каталожный номер:80736003

Комплект:1

Примечание:

№ на схеме:38

Наименование:brake chamber

Каталожный номер:55000067

Комплект:2

Примечание:

№ на схеме:39

Наименование:brake camshaft

Каталожный номер:80767002

Комплект:1

Примечание:

№ на схеме:40

Наименование:M16

Каталожный номер:50012022

Комплект:6

Примечание:

№ на схеме:41

Наименование:16 washer

Каталожный номер:52020006

Комплект:32

Примечание:
