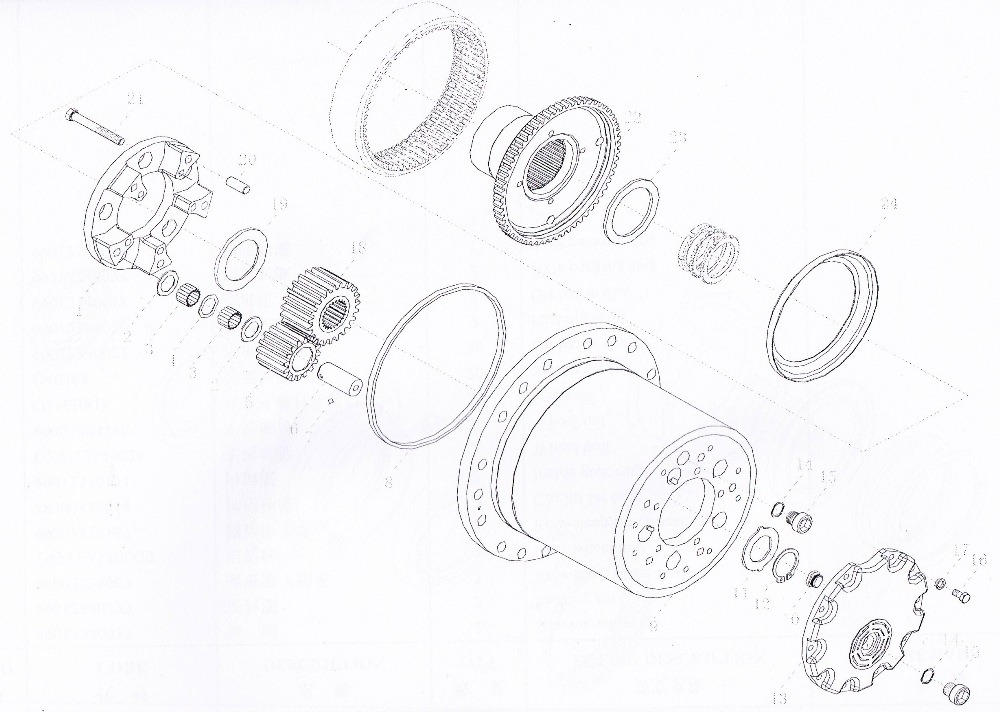

HUB PLANETARY REDUCTOR OF INTERMEDIATE AXLE II D1030100652ZY

← HUB PLANETARY REDUCTOR OF INTERMEDIATE AXLE I D1030100652ZY BRAKE OF INTERMEDIATE AXLE I D1030100652ZY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Planet shelf

Каталожный номер:99112340018

Комплект:2

Примечание:

№ на схеме:2

Наименование:Planet gear washer

Каталожный номер:99012340075

Комплект:20

Примечание:

№ на схеме:3

Наименование:Quill roller bearing

Каталожный номер:99934013

Комплект:20

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:99012340077

Комплект:10

Примечание:

№ на схеме:5

Наименование:Planet gear

Каталожный номер:99012340122

Комплект:10

Примечание:

№ на схеме:6

Наименование:Planet gear axle

Каталожный номер:99012340004

Комплект:10

Примечание:

№ на схеме:7

Наименование:Steel ball

Каталожный номер:90003330148

Комплект:10

Примечание:

№ на схеме:8

Наименование:Packing ring

Каталожный номер:99012340029

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hub reductor case

Каталожный номер:99012340069

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:88000410097

Комплект:2

Примечание:

№ на схеме:11

Наименование:Circlip for axle

Каталожный номер:90003933351

Комплект:2

Примечание:

№ на схеме:12

Наименование:End cap pin

Каталожный номер:99012340011

Комплект:2

Примечание:

№ на схеме:13

Наименование:End cap

Каталожный номер:9912340001

Комплект:2

Примечание:

№ на схеме:14

Наименование:Packing ring

Каталожный номер:90003098026

Комплект:4

Примечание:

№ на схеме:15

Наименование:Square head tapered plug

Каталожный номер:90003961309

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hex bolt

Каталожный номер:Q150B1020

Комплект:20

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:Q40310

Комплект:20

Примечание:

№ на схеме:18

Наименование:Central gear

Каталожный номер:99012340005

Комплект:2

Примечание:

№ на схеме:19

Наименование:Central gear washer

Каталожный номер:99012340076

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:Q5211435

Комплект:10

Примечание:

№ на схеме:21

Наименование:Hex bolt

Каталожный номер:Q151B1295

Комплект:10

Примечание:

№ на схеме:22

Наименование:Gear ring bearer

Каталожный номер:99112340020

Комплект:2

Примечание:

№ на схеме:23

Наименование:Gear ring seat ring

Каталожный номер:88000420033

Комплект:2

Примечание:

№ на схеме:24

Наименование:Planet bearer oil baffle disc

Каталожный номер:88000420027

Комплект:2

Примечание:
