BRAKE OF INTERMEDIATE AXLE II D1030100652ZY

BRAKE OF INTERMEDIATE AXLE II D1030100652ZY

← BRAKE OF INTERMEDIATE AXLE I D1030100652ZY FRONT AXLE SYSTEM ASSEMBLY D1030100158ZY →

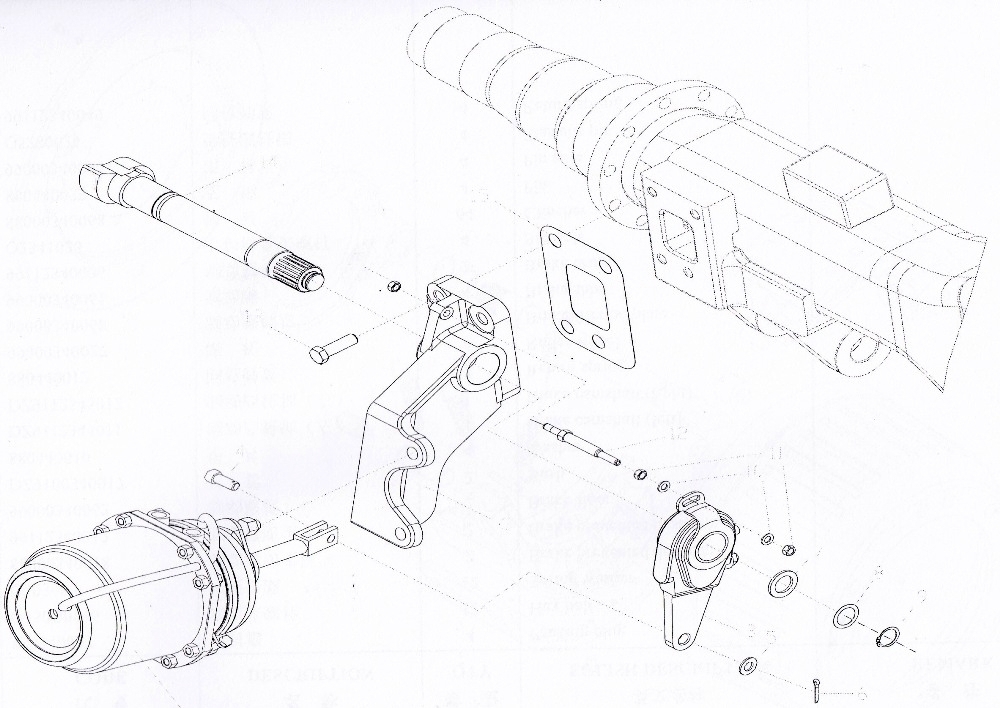

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Adjusting washer
Каталожный номер:DZ9112345017
Комплект:
Примечание:
0 ₽
шт
№ на схеме:
Наименование:Adjusting washer
Каталожный номер:DZ9112345016
Комплект:
Примечание:
0 ₽
шт
№ на схеме:
Наименование:Adjusting washer
Каталожный номер:108000320046
Комплект:
Примечание:
0 ₽
шт
№ на схеме:
Наименование:Adjusting washer
Каталожный номер:108000320030
Комплект:
Примечание:
0 ₽
шт
№ на схеме:
Наименование:Adjusting washer
Каталожный номер:108000320029
Комплект:
Примечание:
0 ₽
шт
№ на схеме:
Наименование:Chamber bearer (right)
Каталожный номер:DZ9112345014
Комплект:
Примечание:
0 ₽
шт
№ на схеме:1 1
Наименование:Hex nut
Каталожный номер:Q340B08
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:brake chamber
Каталожный номер:DZ9112360380
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Chamber bearer (left)
Каталожный номер:DZ9112345013
Комплект:25
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Automatic ga adjusting
Каталожный номер:DZ9112345018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin axle
Каталожный номер:190003903661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Flat washer Q40114
Каталожный номер:190003935015
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cotter pin Q5004022
Каталожный номер:190003920328
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:188000340022
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Adjusting washer
Каталожный номер:108000320028
Комплект:
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Circlip for axle
Каталожный номер:190003933116
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flat washer
Каталожный номер:Q40108
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Stud
Каталожный номер:DZ9112345021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Brake camshaft(left)
Каталожный номер:DZ9112345011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Brake camshaft(right)
Каталожный номер:DZ9112345012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Adjusting washer
Каталожный номер:DZ9112345015
Комплект:
Примечание:
