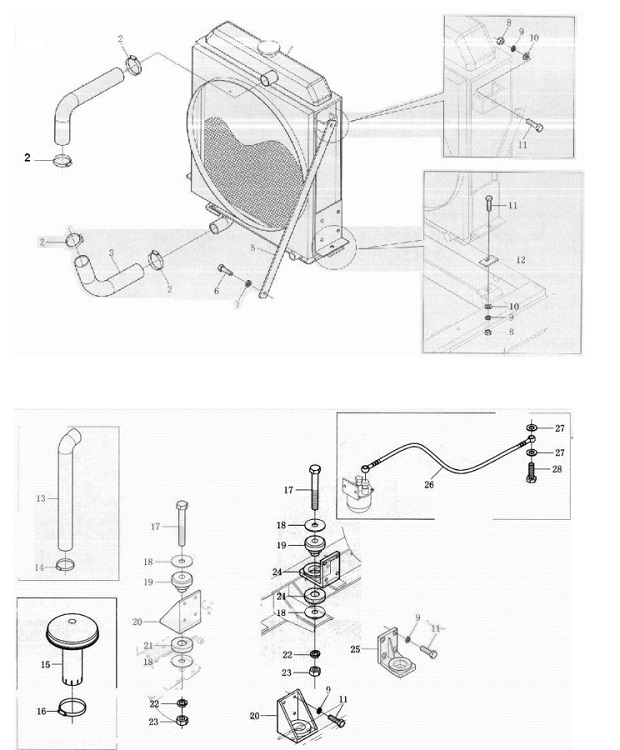

УСТАНОВКА ДВИГАТЕЛЯ

← ВЫХОДНОЙ ВАЛ КОРОБКИ ПЕРЕДАЧ В СБОРЕ ТОПЛИВНАЯ ГИДРОТРАНСФОРМАТОР и КОРОБКА ПЕРЕДАЧ →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Входная водяная труба

Каталожный номер:ZL30-II.01-2

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:2

Наименование:Хомут

Каталожный номер:YTO043/1-1989

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:3

Наименование:Выходная водяная труба

Каталожный номер:ZL30-II.01-5

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:4

Наименование:Радиатор в сборе

Каталожный номер:KL-035-01

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:5

Наименование:Крепление радиатора

Каталожный номер:ZL30-II.01-1

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:6

Наименование:Болт М12х35-Zn.D

Каталожный номер:GB5783-1986

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:7

Наименование:Шайба 12-Zn.D

Каталожный номер:GB93-1987

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:8

Наименование:Гайка М14-Zn.D

Каталожный номер:GB6170-1986

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:9

Наименование:Шайба 14-Zn.D

Каталожный номер:GB93-1987

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:10

Наименование:Шайба 14-140HV-Zn.D

Каталожный номер:GB97.1-1985

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:11

Наименование:Болт М14х30-Zn.D

Каталожный номер:GB5783-1986

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:12

Наименование:Резиновая прокладка

Каталожный номер:ZL30-II.01-6

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:13

Наименование:Глушитель

Каталожный номер:

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:14

Наименование:Хомут глушителя

Каталожный номер:

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:15

Наименование:Воздушный фильтр

Каталожный номер:

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:16

Наименование:Хомут воздушного фильтра

Каталожный номер:

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:17

Наименование:Болт М22х140

Каталожный номер:GB5782-1986

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:18

Наименование:Шайба

Каталожный номер:ZL30-II.01-4

Комплект:8

Примечание:ZL30-II.01.00

№ на схеме:19

Наименование:Буферная прокладка

Каталожный номер:ZL30-II.01.1.1

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:20

Наименование:Задний соединительный крепеж

Каталожный номер:

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:21

Наименование:Буферная прокладка

Каталожный номер:ZL30-II.01.1-1

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:22

Наименование:Шайба 22

Каталожный номер:GB93-1987

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:23

Наименование:Гайка М22

Каталожный номер:GB6170-1986

Комплект:4

Примечание:ZL30-II.01.00

№ на схеме:24

Наименование:Левый передний крепеж

Каталожный номер:ZL30-II.01.3

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:25

Наименование:Правый передний крепеж

Каталожный номер:ZL30-II.01.2

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:26

Наименование:Дизельная трубка

Каталожный номер:

Комплект:1

Примечание:ZL30-II.01.00

№ на схеме:27

Наименование:Шайба 14

Каталожный номер:JB982-1977

Комплект:2

Примечание:ZL30-II.01.00

№ на схеме:28

Наименование:Болт сочленения трубки

Каталожный номер:ZL30-II.01-3

Комплект:1

Примечание:ZL30-II.01.00
