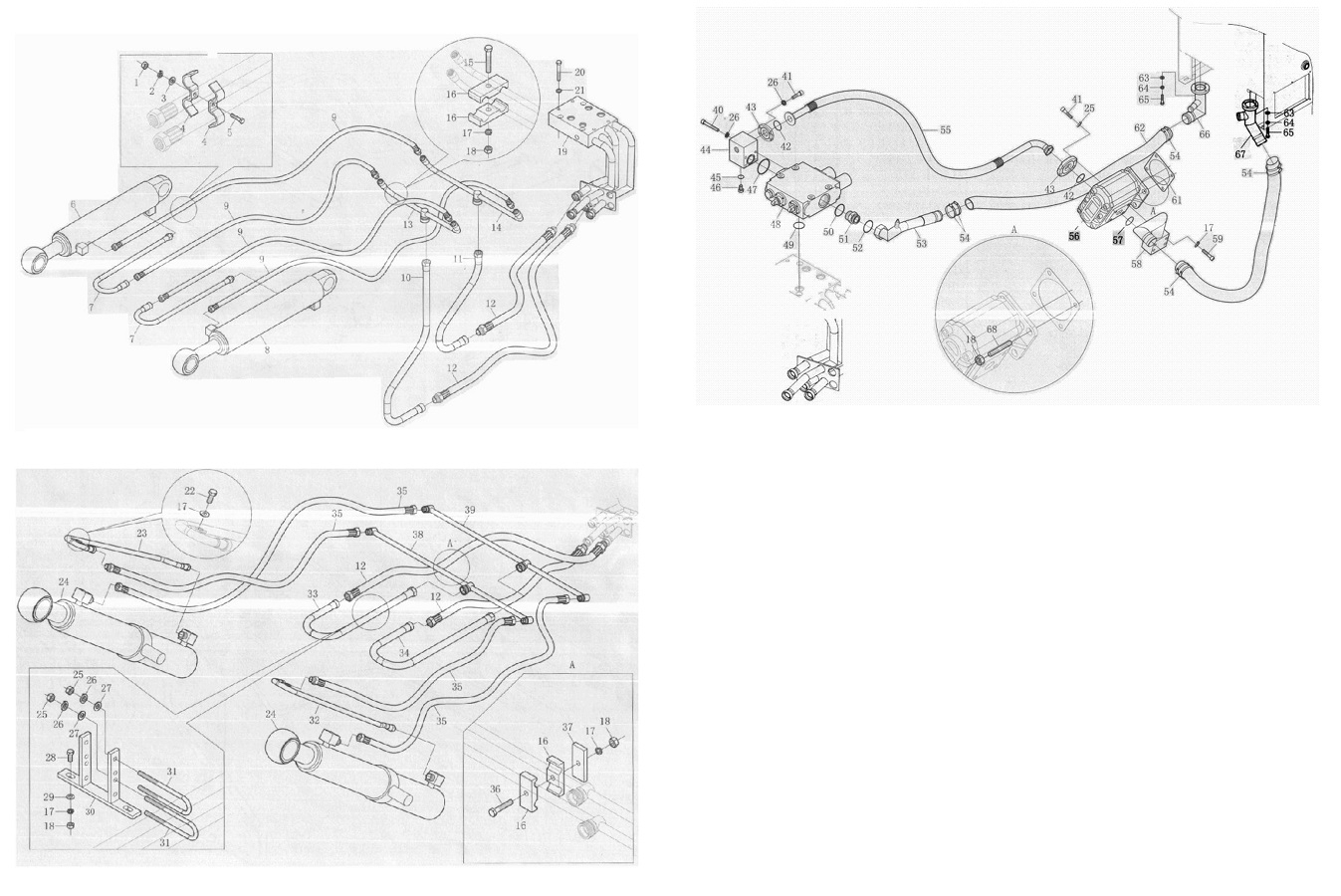

СИСТЕМА РАБОЧЕГО ГИДРАВЛИЧЕСКОГО УСТРОЙСТВА 1
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:GB6170-1986
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:2
Каталожный номер:GB93-1987
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:3
Каталожный номер:GB97.1-1985
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:5
Каталожный номер:GB5782-1986
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:6
Каталожный номер:CK115x55/815 E G/E-00
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:7
Каталожный номер:ZL30-II.13.1
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:8
Каталожный номер:CK115x55/815 E G/E-00
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:9
Каталожный номер:JB/T6142.1-1992
Комплект:4
Примечание:ZL30-II.13.00
№ на схеме:10
Каталожный номер:ZL30-II.13.5
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:11
Каталожный номер:ZL30-II.13.4
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:12
Каталожный номер:JB/T6142.1-1992
Комплект:4
Примечание:ZL30-II.13.00
№ на схеме:13
Каталожный номер:ZL30-II.13.2
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:14
Каталожный номер:ZL30-II.13.3
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:15
Каталожный номер:GB5782-1986
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:16
Каталожный номер:ZL30-II.13-1
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:17
Каталожный номер:GB93-1987
Комплект:16
Примечание:ZL30-II.13.00
№ на схеме:18
Каталожный номер:GB6170-1986
Комплект:10
Примечание:ZL30-II.13.00
№ на схеме:19
Каталожный номер:ZL30-II.13.16
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:20
Каталожный номер:GB70-1985
Комплект:3
Примечание:ZL30-II.13.00
№ на схеме:22
Каталожный номер:GB5783-1986
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:23
Каталожный номер:ZL30-II.13.15
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:24
Каталожный номер:CK125x70/810 E G/E-00
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:25
Каталожный номер:GB6176-1986
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:26
Каталожный номер:GB93-1987
Комплект:20
Примечание:ZL30-II.13.00
№ на схеме:27
Каталожный номер:GB97.1-1985
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:28
Каталожный номер:GB5783-1986
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:29
Каталожный номер:GB97.1-1985
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:30
Каталожный номер:ZL30-II.13.18
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:32
Каталожный номер:ZL30-II.13.17
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:33
Каталожный номер:ZL30-II.13.6
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:34
Каталожный номер:ZL30-II.13.7
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:35
Каталожный номер:JB/T6142.1-1992
Комплект:4
Примечание:ZL30-II.13.00
№ на схеме:36
Каталожный номер:GB5782-1986
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:38
Каталожный номер:ZL30-II.13.13
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:39
Каталожный номер:ZL30-II.13.14
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:40
Каталожный номер:GB70-1985
Комплект:4
Примечание:ZL30-II.13.00
№ на схеме:41
Каталожный номер:GB5783-1986
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:42
Каталожный номер:GB1235-1976
Комплект:2
Примечание:ZL30-II.13.00
№ на схеме:44
Каталожный номер:ZL30-II.13.19
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:45
Каталожный номер:GB1235-1976
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:46
Каталожный номер:ZL30-II.13-7
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:47
Каталожный номер:GB3452.1-1992
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:48
Каталожный номер:DF32.2
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:49
Каталожный номер:GB3452.1-1992
Комплект:4
Примечание:ZL30-II.13.00
№ на схеме:50
Каталожный номер:GB1235-1976
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:52
Каталожный номер:GB1235-1976
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:53
Каталожный номер:ZL30-II.13.11
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:55
Каталожный номер:25-F13-1200
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:56
Каталожный номер:CBG2080
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:57
Каталожный номер:GB3452.1-1992
Комплект:3
Примечание:ZL30-II.13.00
№ на схеме:58
Каталожный номер:ZL30-II.13.10
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:59
Каталожный номер:GB70-1985
Комплект:4
Примечание:ZL30-II.13.00
№ на схеме:60
Каталожный номер:JB/T8406-2001
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:61
Каталожный номер:ZL30-II.13-6
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:62
Каталожный номер:JB/T8406-2001
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:63
Каталожный номер:GB97.1-1985
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:64
Каталожный номер:GB93-1987
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:65
Каталожный номер:GB5783-1986
Комплект:8
Примечание:ZL30-II.13.00
№ на схеме:66
Каталожный номер:ZL30-II.13.8
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:67
Каталожный номер:ZL30-II.13.9
Комплект:1
Примечание:ZL30-II.13.00
№ на схеме:68
Каталожный номер:GB898-1988
Комплект:4
Примечание:ZL30-II.13.00
