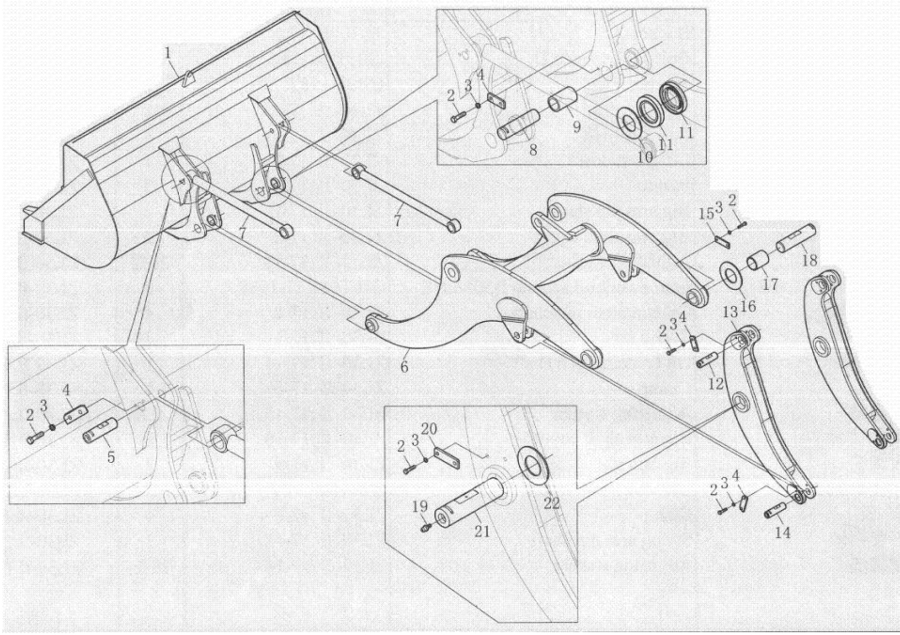

РАБОЧЕЕ УСТРОЙСТВО

← МОСТ 2 УСТАНОВКА БАКА →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ковш

Каталожный номер:ZL30-II.17.1

Комплект:1

Примечание:ZL30-II.17.00

№ на схеме:2

Наименование:Болт М12х30-Zn.D

Каталожный номер:GB5781-1986

Комплект:32

Примечание:ZL30-II.17.00

№ на схеме:3

Наименование:Шайба 12

Каталожный номер:GB93-1987

Комплект:32

Примечание:ZL30-II.17.00

№ на схеме:4

Наименование:Зажим

Каталожный номер:ZL30-II.17-4

Комплект:8

Примечание:ZL30-II.17.00

№ на схеме:5

Наименование:Направляющая втулка

Каталожный номер:ZL30-II.17-3

Комплект:4

Примечание:ZL30-II.17.00

№ на схеме:6

Наименование:Подъемный рычаг

Каталожный номер:ZL30-II.17.2

Комплект:1

Примечание:ZL30-II.17.00

№ на схеме:7

Наименование:Соединительный стержень

Каталожный номер:ZL30-II.17.4

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:8

Наименование:Большой вал рычага

Каталожный номер:ZL30-II.17-1

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:9

Наименование:Крышка вала

Каталожный номер:ZL30-II.17-2

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:10

Наименование:Регулировочная шайба

Каталожный номер:ZL30-II.17-13

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:11

Наименование:Маслосъемное кольцо В50х68х8

Каталожный номер:GB/T9877.1-1988

Комплект:4

Примечание:ZL30-II.17.00

№ на схеме:12

Наименование:Смазочная втулка

Каталожный номер:ZL30-II.17-8

Комплект:4

Примечание:ZL30-II.17.00

№ на схеме:13

Наименование:Подвижный рычаг

Каталожный номер:ZL30-II.17.3

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:14

Наименование:Смазочная втулка

Каталожный номер:ZL30-II.17-11

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:15

Наименование:Зажим

Каталожный номер:ZL30-II.17-5

Комплект:4

Примечание:ZL30-II.17.00

№ на схеме:16

Наименование:Регулировочная шайба

Каталожный номер:ZL30-II.17-15

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:17

Наименование:Крышка большого вала

Каталожный номер:ZL30-II.17-10

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:18

Наименование:Штифт рычага

Каталожный номер:ZL30-II.17-9

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:19

Наименование:Ниппель М10х1

Каталожный номер:GB1152-1989

Комплект:16

Примечание:ZL30-II.17.00

№ на схеме:20

Наименование:Зажим

Каталожный номер:ZL30-II.17-6

Комплект:4

Примечание:ZL30-II.17.00

№ на схеме:21

Наименование:Вал подвижного рычага

Каталожный номер:ZL30-II.17-12

Комплект:2

Примечание:ZL30-II.17.00

№ на схеме:22

Наименование:Регулировочная шайба

Каталожный номер:ZL30-II.17-14

Комплект:2

Примечание:ZL30-II.17.00
