МОСТ 1

← СТУПИЦЫ, ДИСКИ И КОЛЕСА МОСТ 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

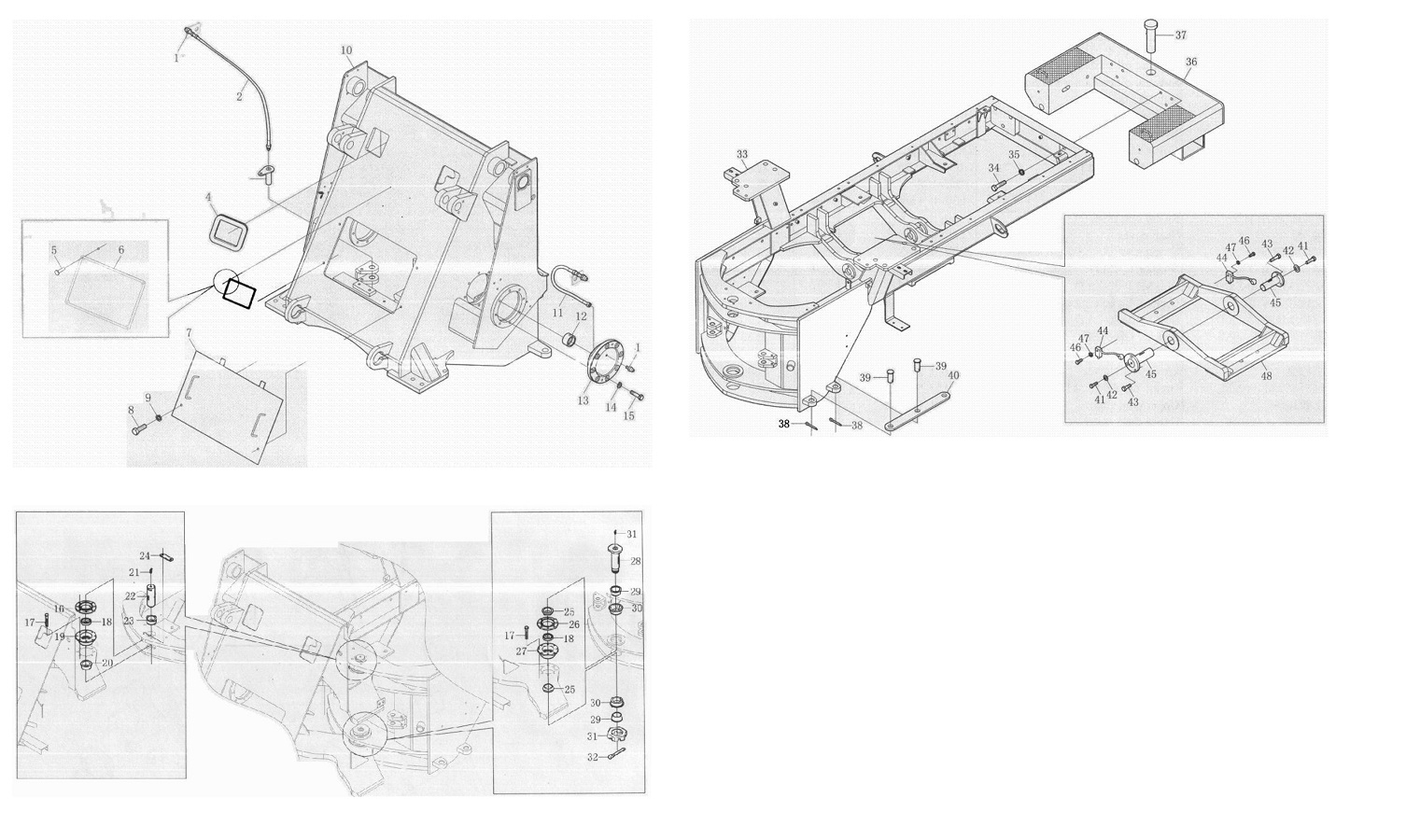

№ на схеме:1

Наименование:Ниппель М10х1

Каталожный номер:GB1152-1989

Комплект:8

Примечание:ZL30-II.16.00

№ на схеме:2

Наименование:Рулевой трос от масляного резервуара

Каталожный номер:ZL30-II.16.10

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:3

Наименование:Штифт рулевого троса

Каталожный номер:ZL30-II.16.5

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:4

Наименование:Резиновая прокладка

Каталожный номер:ZL30-II.16-16

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:5

Наименование:Заклепка 4х6

Каталожный номер:GB867-1986

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:6

Наименование:Табличка

Каталожный номер:ZL30-II.16-30

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:7

Наименование:Крышка в сборе

Каталожный номер:ZL30-II.16.2

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:8

Наименование:Болт М10х20-Zn.D

Каталожный номер:GB5783-1986

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:9

Наименование:Шайба 10-Zn.D

Каталожный номер:GB93-1987

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:10

Наименование:Передний сварной мост

Каталожный номер:ZL30-II.16.1

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:11

Наименование:Подвижная трубка

Каталожный номер:ZL30-II.16.8

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:12

Наименование:Крышка вала

Каталожный номер:ZL30-II.16-4

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:13

Наименование:Посадочное кольцо

Каталожный номер:ZL30-II.16-3

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:14

Наименование:Шайба 12-Zn.D

Каталожный номер:GB93-1987

Комплект:58

Примечание:ZL30-II.16.00

№ на схеме:15

Наименование:Болт М12х30-Zn.D

Каталожный номер:GB5783-1986

Комплект:36

Примечание:ZL30-II.16.00

№ на схеме:16

Наименование:Верхняя крышка подшипника

Каталожный номер:ZL30-II.16-14

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:17

Наименование:Болт М12х70-Zn.D

Каталожный номер:GB5783-1986

Комплект:16

Примечание:ZL30-II.16.00

№ на схеме:18

Наименование:Подшипник GE 60ES

Каталожный номер:GB9163-88

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:19

Наименование:Верхнее посадочное место

Каталожный номер:ZL30-II.16-15

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:20

Наименование:Нижняя крышка вала

Каталожный номер:ZL30-II.16-13

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:21

Наименование:Ниппель 45

Каталожный номер:GB1153-1989

Комплект:5

Примечание:ZL30-II.16.00

№ на схеме:22

Наименование:Верхний соединительный вал

Каталожный номер:ZL30-II.16-27-a

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:23

Наименование:Верхняя крышка вала

Каталожный номер:ZL30-II.16-7

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:24

Наименование:Зажим

Каталожный номер:ZL30-II.16-26

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:25

Наименование:Шайба

Каталожный номер:ZL30-II.16-11

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:26

Наименование:Нижняя крышка подшипника

Каталожный номер:ZL30-II.16-5

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:27

Наименование:Нижнее посадочное место

Каталожный номер:ZL30-II.16-6

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:28

Наименование:Нижний соединительный вал

Каталожный номер:ZL30-II.16-8-a

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:29

Наименование:Внутреннее прижимное кольцо

Каталожный номер:ZL30-II.16-9

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:30

Наименование:Внешнее прижимное кольцо

Каталожный номер:ZL30-II.16-10

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:31

Наименование:Прижимная гайка

Каталожный номер:ZL30-II.16-12

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:32

Наименование:Штифт 8х100

Каталожный номер:GB91-1988

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:33

Наименование:Задний мост

Каталожный номер:ZL30-II.16.6

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:34

Наименование:Болт М24х2х90-10.9

Каталожный номер:GB5785-1986

Комплект:6

Примечание:ZL30-II.16.00

№ на схеме:35

Наименование:Шайба 24-Zn.D

Каталожный номер:GB93-1987

Комплект:6

Примечание:ZL30-II.16.00

№ на схеме:36

Наименование:Противовес

Каталожный номер:ZL30-II.16.4

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:37

Наименование:Штифт

Каталожный номер:ZL50C-II.16-2

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:38

Наименование:Штифт 3х45

Каталожный номер:GB91-1988

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:39

Наименование:Круглый штифт

Каталожный номер:ZL30-II.16-25

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:40

Наименование:Стопорная пластина

Каталожный номер:ZL30-II.16-28

Комплект:1

Примечание:ZL30-II.16.00

№ на схеме:41

Наименование:Болт М10х1х30-Zn.D

Каталожный номер:JB999-1977

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:42

Наименование:Шайба 10

Каталожный номер:JB982-1977

Комплект:4

Примечание:ZL30-II.16.00

№ на схеме:43

Наименование:Болт М12х40-Zn.D

Каталожный номер:GB5783-1986

Комплект:6

Примечание:ZL30-II.16.00

№ на схеме:44

Наименование:Входная масляная трубка

Каталожный номер:ZL50C-II.6.2.1

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:45

Наименование:Направляющий штифт в сборе

Каталожный номер:ZL30-II.16.13

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:46

Наименование:Болт М8х25-Zn.D

Каталожный номер:GB5783-1986

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:47

Наименование:Шайба 8-Zn.D

Каталожный номер:GB93-1987

Комплект:2

Примечание:ZL30-II.16.00

№ на схеме:48

Наименование:Подвижный суппорт в сборе

Каталожный номер:ZL30-II.16.12

Комплект:1

Примечание:ZL30-II.16.00
