МЕХАНИЗМ УПРАВЛЕНИЯ ИЗМЕНЕНИЯ СКОРОСТИ 2

МЕХАНИЗМ УПРАВЛЕНИЯ ИЗМЕНЕНИЯ СКОРОСТИ 2

← МЕХАНИЗМ УПРАВЛЕНИЯ ИЗМЕНЕНИЯ СКОРОСТИ 1 СИСТЕМА ВОЗДУШНОГО ТОРМОЗА →

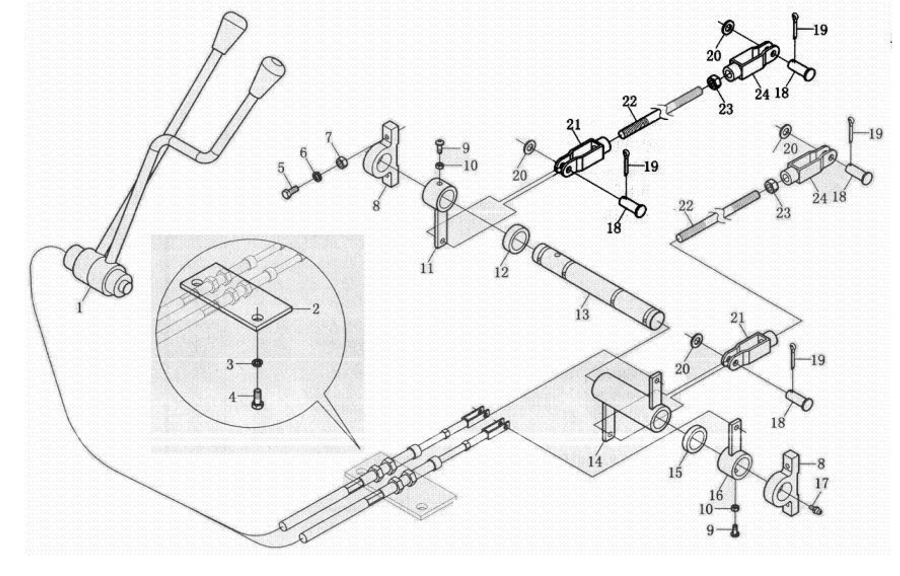

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Стержень управления гибким валом
Каталожный номер:
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:2
Наименование:Суппорт
Каталожный номер:ZL30.06.1
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:3
Наименование:Шайба 12
Каталожный номер:GB93-1987
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:4
Наименование:Болт М2х256
Каталожный номер:GB5783-1986
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:5
Наименование:Болт М6х30
Каталожный номер:GB5783-1986
Комплект:4
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:6
Наименование:Шайба 6
Каталожный номер:GB93-1987
Комплект:4
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:7
Наименование:Гайка М6
Каталожный номер:GB6172-1986
Комплект:4
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:8
Наименование:Посадочное место вала
Каталожный номер:ZL30.06-1
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:9
Наименование:Винт М8х20
Каталожный номер:GB73-1985
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:10
Наименование:Гайка М8
Каталожный номер:GB6172-1986
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:11
Наименование:Управляющее соединение в сборе
Каталожный номер:ZL30.06.4
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:12
Наименование:Втулка
Каталожный номер:ZL30.06-3
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:13
Наименование:Вал
Каталожный номер:ZL30.06-2
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:14
Наименование:Соединение в сборе
Каталожный номер:ZL30.06.2
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:15
Наименование:Втулка
Каталожный номер:ZL30.06-4
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:16
Наименование:Шестерня соединения в сборе
Каталожный номер:ZL30.06.3
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:17
Наименование:Ниппель М10х1
Каталожный номер:GB1152-1989
Комплект:1
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:18
Наименование:Штифт В8х24
Каталожный номер:GB882-1986
Комплект:4
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:19
Наименование:Штифт 2.5х16
Каталожный номер:GB91-1986
Комплект:4
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:20
Наименование:Шайба 8-140HV
Каталожный номер:GB97.1-1985
Комплект:4
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:21
Наименование:Правая вращающаяся вилка
Каталожный номер:ZL30.06-5
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:22
Наименование:Соединительный стержень
Каталожный номер:ZL30.06-6
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:23
Наименование:Гайка М10
Каталожный номер:GB41-1986
Комплект:2
Примечание:ZL30.06.00
0 ₽
шт
№ на схеме:24
Наименование:Левая вращающаяся вилка
Каталожный номер:ZL30.06-7
Комплект:2
Примечание:ZL30.06.00
