PART 28

← PART 27 PART 29 →

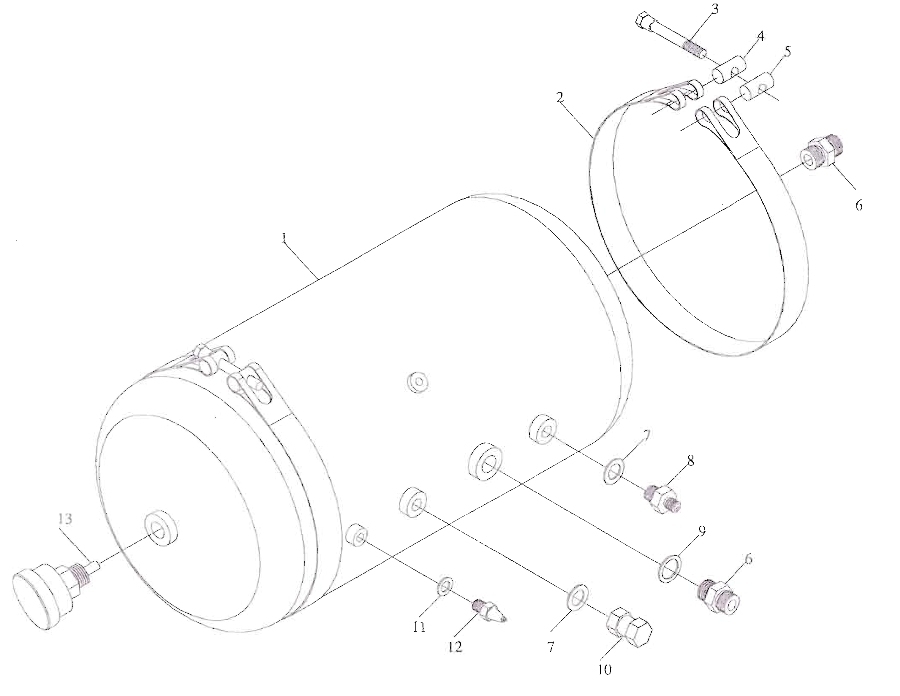

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Reservoir

Каталожный номер:14D0004

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:77A0002

Комплект:2

Примечание:5F080431

№ на схеме:3

Наименование:Bolt

Каталожный номер:02B0001

Комплект:2

Примечание:5E084023

№ на схеме:4

Наименование:Core

Каталожный номер:61A0002

Комплект:1

Примечание:5E084021

№ на схеме:5

Наименование:Core

Каталожный номер:61A0003

Комплект:1

Примечание:5E084022

№ на схеме:6

Наименование:Connector

Каталожный номер:00A0001

Комплект:2

Примечание:408210

№ на схеме:7

Наименование:Spacer

Каталожный номер:06B0011

Комплект:2

Примечание:408416

№ на схеме:8

Наименование:Connector

Каталожный номер:00A0066

Комплект:1

Примечание:508001(D114)

№ на схеме:9

Наименование:Spacer

Каталожный номер:56A0006

Комплект:4

Примечание:408206

№ на схеме:10

Наименование:Valve

Каталожный номер:12C0003

Комплект:1

Примечание:JN150-35011030

№ на схеме:11

Наименование:Spacer

Каталожный номер:06B0010

Комплект:1

Примечание:408012

№ на схеме:12

Наименование:Pressure warnner

Каталожный номер:44B0001

Комплект:1

Примечание:SH361-3750110

№ на схеме:13

Наименование:Valve

Каталожный номер:12C0061

Комплект:1

Примечание:JL990109001
