PART 22

← PART 21 PART 23 →

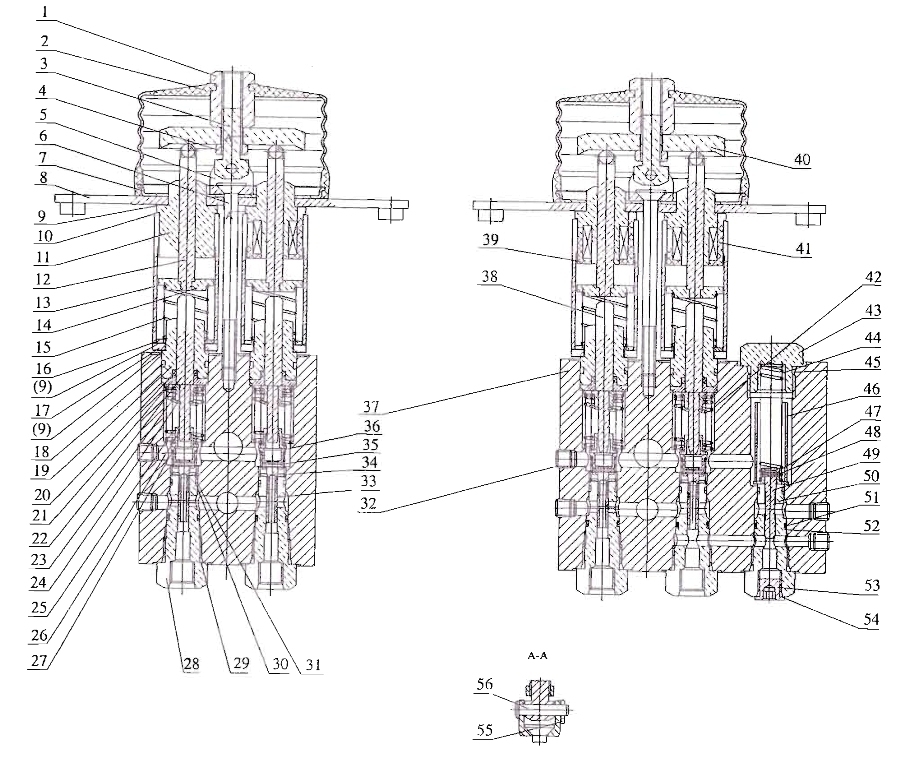

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:00A0193

Комплект:2

Примечание:CAT-XDF-01b

№ на схеме:2

Наименование:Dust Boot

Каталожный номер:54B0048

Комплект:2

Примечание:CAT - XDF-02b

№ на схеме:3

Наименование:Bolt

Каталожный номер:02B0085

Комплект:2

Примечание:CAT-XDF-03b

№ на схеме:4

Наименование:Nut M12X1.25

Каталожный номер:02B0086

Комплект:2

Примечание:GB6173-86

№ на схеме:5

Наименование:Support Block

Каталожный номер:39A0036

Комплект:2

Примечание:CAT - XDF-04b

№ на схеме:6

Наименование:Socket head Bolt M8X100

Каталожный номер:02B0087

Комплект:2

Примечание:CAT-XDF-05b

№ на схеме:7

Наименование:Coupling Panel

Каталожный номер:24A0108

Комплект:2

Примечание:CAT-XDF-06b

№ на схеме:8

Наименование:Coupling Plate

Каталожный номер:24A0109

Комплект:1

Примечание:CAT-XDF.2-01b

№ на схеме:9

Наименование:Paper gasket

Каталожный номер:14B0030

Комплект:12

Примечание:CAT-XDF-07

№ на схеме:10

Наименование:Paper gasket

Каталожный номер:14B0031

Комплект:4

Примечание:CAT-XDF-08

№ на схеме:11

Наименование:Seat

Каталожный номер:24A0110

Комплект:1

Примечание:CAT-XDF-09

№ на схеме:12

Наименование:Spool

Каталожный номер:73A0017

Комплект:4

Примечание:CAT-XDF-10b

№ на схеме:13

Наименование:Sleeve

Каталожный номер:24A0111

Комплект:4

Примечание:CAT-XDF-11

№ на схеме:14

Наименование:Spring seat

Каталожный номер:24A0112

Комплект:4

Примечание:CAT-XDF-12

№ на схеме:15

Наименование:Restoring spring

Каталожный номер:27B0041

Комплект:4

Примечание:CAT-XDF-13

№ на схеме:16

Наименование:Backer plate

Каталожный номер:14B0032

Комплект:4

Примечание:CAT-XDF-14

№ на схеме:17

Наименование:Backer plate

Каталожный номер:14B0033

Комплект:4

Примечание:CAT-XDF-15b

№ на схеме:18

Наименование:O-ring 22.4X2.65

Каталожный номер:10B0146

Комплект:4

Примечание:GB3452.1-82

№ на схеме:19

Наименование:Plug

Каталожный номер:03B0205

Комплект:4

Примечание:CAT-XDF-17

№ на схеме:20

Наименование:U Ring

Каталожный номер:14B0034

Комплект:4

Примечание:CAT-XDF-1a

№ на схеме:21

Наименование:Gasket

Каталожный номер:14B0035

Комплект:4

Примечание:CAT-XDF-19

№ на схеме:22

Наименование:Spool

Каталожный номер:73A0018

Комплект:2

Примечание:CAT-XDF-20

№ на схеме:23

Наименование:Spring seat

Каталожный номер:24A0113

Комплект:4

Примечание:CAT-XDF-21

№ на схеме:24

Наименование:Retainer 5

Каталожный номер:06B0218

Комплект:4

Примечание:GB896-86

№ на схеме:25

Наименование:Spring

Каталожный номер:27B0042

Комплект:4

Примечание:CAT-XDF-22

№ на схеме:26

Наименование:Retainer 6

Каталожный номер:06B0219

Комплект:4

Примечание:GB895.2-86

№ на схеме:27

Наименование:Spring seat

Каталожный номер:24A0114

Комплект:4

Примечание:CAT-XDF-23

№ на схеме:28

Наименование:Valve seat

Каталожный номер:24A0115

Комплект:3

Примечание:CAT-XDF-25b

№ на схеме:29

Наименование:O-ring 24X2.4

Каталожный номер:10B0093

Комплект:5

Примечание:GB1235-76

№ на схеме:30

Наименование:O-ring 12.5X1.8

Каталожный номер:10B0148

Комплект:5

Примечание:GB3452.1-82

№ на схеме:31

Наименование:Retainer

Каталожный номер:06B0220

Комплект:5

Примечание:CAT-XDF-28

№ на схеме:32

Наименование:Plug Z1' / 8'

Каталожный номер:03B0206

Комплект:6

Примечание:Q/ZB223-77

№ на схеме:33

Наименование:Valve Stem

Каталожный номер:73A0019

Комплект:4

Примечание:CAT-XDF-29b

№ на схеме:34

Наименование:Spring

Каталожный номер:27B0043

Комплект:4

Примечание:CAT-XDF-30

№ на схеме:35

Наименование:Pin 2.5X12

Каталожный номер:08B0061

Комплект:4

Примечание:GB879 -86

№ на схеме:36

Наименование:Spring seat

Каталожный номер:24A0116

Комплект:4

Примечание:CAT-XDF-31

№ на схеме:37

Наименование:Pilot valve body

Каталожный номер:73A0020

Комплект:1

Примечание:CAT-XDF-32b

№ на схеме:38

Наименование:Spool

Каталожный номер:73A0021

Комплект:2

Примечание:CAT-XDF-38

№ на схеме:39

Наименование:Electromagnet

Каталожный номер:47B0086

Комплект:2

Примечание:CAT-XDF-39

№ на схеме:40

Наименование:Clamping Plate

Каталожный номер:24A0117

Комплект:2

Примечание:CAT-XDF-40

№ на схеме:41

Наименование:Electromagnet

Каталожный номер:47B0087

Комплект:1

Примечание:CAT-XDF-41

№ на схеме:42

Наименование:Spring

Каталожный номер:27B0044

Комплект:4

Примечание:CAT-XDF-58

№ на схеме:43

Наименование:Plug

Каталожный номер:03B0211

Комплект:1

Примечание:CAT-XDF-42

№ на схеме:44

Наименование:Spring

Каталожный номер:27B0045

Комплект:1

Примечание:CAT-XDF-43

№ на схеме:45

Наименование:O-ring 29X3.1

Каталожный номер:10B0147

Комплект:1

Примечание:GB1235-76

№ на схеме:46

Наименование:Sleeve 1

Каталожный номер:54A0232

Комплект:1

Примечание:CAT-XDF-45

№ на схеме:47

Наименование:Spring seat

Каталожный номер:24A0118

Комплект:1

Примечание:CAT-XDF-46

№ на схеме:48

Наименование:Pin 2.5X10

Каталожный номер:08B0062

Комплект:1

Примечание:GB879-86

№ на схеме:49

Наименование:Valve Stem

Каталожный номер:73A0022

Комплект:1

Примечание:CAT-XDF-47b

№ на схеме:50

Наименование:Valve Sleeve

Каталожный номер:73A0023

Комплект:2

Примечание:CAT-XDF-48b

№ на схеме:51

Наименование:O-Ring 16X1.8

Каталожный номер:10B0149

Комплект:2

Примечание:GB3452.1-82

№ на схеме:52

Наименование:Retainer

Каталожный номер:06B0221

Комплект:2

Примечание:CAT-XDF-49

№ на схеме:53

Наименование:Plug

Каталожный номер:03B0212

Комплект:1

Примечание:CAT-XDF-52

№ на схеме:54

Наименование:O-Ring 16X2.4

Каталожный номер:10B0009

Комплект:1

Примечание:GB1235-76

№ на схеме:55

Наименование:Cotter 2X10

Каталожный номер:08B0063

Комплект:2

Примечание:GB91-86

№ на схеме:56

Наименование:Pin

Каталожный номер:08B0064

Комплект:2

Примечание:CAT-XDF-54b
