PART 13

← PART 12 PART 14 →

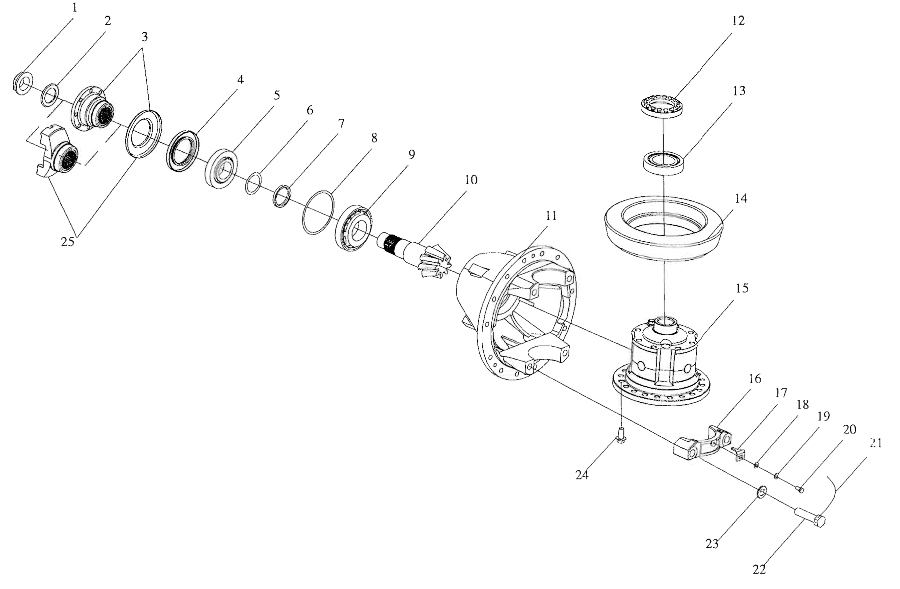

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:(44А0008)

Каталожный номер:(44А0008)

Комплект:

Примечание:(5043004F)

№ на схеме:

Наименование:71А0030

Каталожный номер:71А0030

Комплект:

Примечание:5043001F

№ на схеме:

Наименование:(44А0009)

Каталожный номер:(44А0009)

Комплект:

Примечание:(5043003F)

№ на схеме:1

Наименование:Nut М50Х1.5

Каталожный номер:03В0102

Комплект:1

Примечание:5041001F

№ на схеме:2

Наименование:Shims

Каталожный номер:56А0023

Комплект:1

Примечание:5041009F

№ на схеме:3

Наименование:Flange assem

Каталожный номер:14D0008

Комплект:1

Примечание:5041100F

№ на схеме:4

Наименование:Seat FB85X140X13

Каталожный номер:11В0041

Комплект:1

Примечание:GB1387.1-92

№ на схеме:5

Наименование:Bearing 31312

Каталожный номер:ЗЗВ0011

Комплект:1

Примечание:GB297-94

№ на схеме:6

Наименование:Washer

Каталожный номер:56А0021

Комплект:1

Примечание:5041003F

№ на схеме:7

Наименование:Shims

Каталожный номер:55А0070

Комплект:1

Примечание:5041002F

№ на схеме:8

Наименование:Shims

Каталожный номер:56А0022

Комплект:1

Примечание:5041004F

№ на схеме:9

Наименование:Bearing 31314

Каталожный номер:ЗЗВ0012

Комплект:1

Примечание:GB297-94

№ на схеме:10

Наименование:Gear

Каталожный номер:44А0004

Комплект:1

Примечание:5041005F

№ на схеме:11

Наименование:Carrier

Каталожный номер:71А0026

Комплект:1

Примечание:5041007F

№ на схеме:12

Наименование:Nut

Каталожный номер:03В0068

Комплект:2

Примечание:404315

№ на схеме:13

Наименование:Bearing 32215

Каталожный номер:ЗЗВ0009

Комплект:2

Примечание:GB297-94

№ на схеме:14

Наименование:Gear

Каталожный номер:44А0005

Комплект:1

Примечание:5041006F

№ на схеме:15

Наименование:Diff assem

Каталожный номер:41С0054

Комплект:1

Примечание:5041200F

№ на схеме:16

Наименование:Bearing cagc

Каталожный номер:71А0027

Комплект:2

Примечание:5041008F

№ на схеме:17

Наименование:Lock plate

Каталожный номер:55А0039

Комплект:2

Примечание:404319С

№ на схеме:18

Наименование:Washer 10

Каталожный номер:06В0004

Комплект:2

Примечание:GB97.1-85

№ на схеме:19

Наименование:Washer 10

Каталожный номер:06B0003

Комплект:2

Примечание:GB93-87

№ на схеме:20

Наименование:Bolt M10X1X20

Каталожный номер:02B0030

Комплект:2

Примечание:GB32.3-88

№ на схеме:21

Наименование:Wire ф 1.5X650

Каталожный номер:77A0010

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M24X2X95

Каталожный номер:01B0111

Комплект:4

Примечание:GB32.3-88

№ на схеме:23

Наименование:Washer 24

Каталожный номер:06B0015

Комплект:4

Примечание:GB97.1-85

№ на схеме:24

Наименование:Bolt M16X1.5X35

Каталожный номер:01B0112

Комплект:20

Примечание:GB5787-86

№ на схеме:25

Наименование:Flange assem

Каталожный номер:14D0041

Комплект:1

Примечание:
