PART 36

← PART 35 PART 37 →

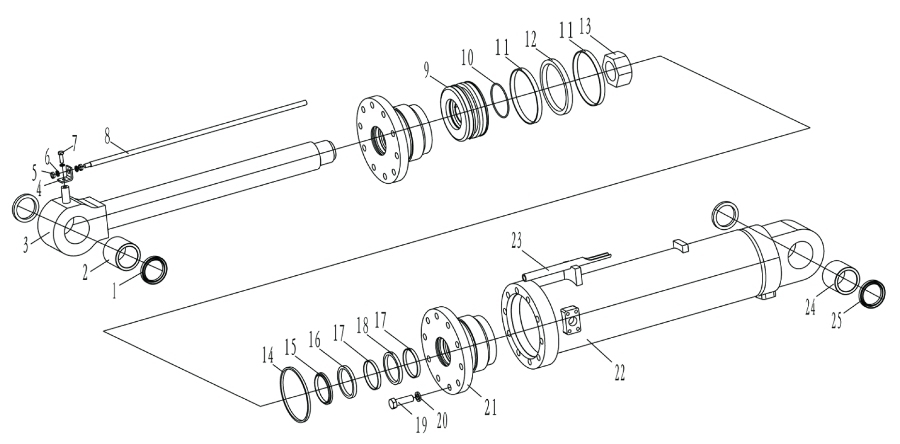

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust seal

Каталожный номер:55А0180

Комплект:2

Примечание:5071300Fa

№ на схеме:2

Наименование:Sleeve

Каталожный номер:54А0319

Комплект:1

Примечание:5071103Fa

№ на схеме:3

Наименование:Piston Rod

Каталожный номер:11D0037

Комплект:1

Примечание:10С0168Т-100

№ на схеме:4

Наименование:Plate

Каталожный номер:21А0457

Комплект:1

Примечание:10С0075-002

№ на схеме:5

Наименование:Nut M10

Каталожный номер:03В0026

Комплект:2

Примечание:GB6170-86

№ на схеме:6

Наименование:Washes 10

Каталожный номер:06В0003

Комплект:3

Примечание:GB93-87

№ на схеме:7

Наименование:Bolt M10X15

Каталожный номер:00В0281

Комплект:1

Примечание:GB5783-86

№ на схеме:8

Наименование:Lever

Каталожный номер:64А0064

Комплект:1

Примечание:10С0037Т-001

№ на схеме:9

Наименование:Piston

Каталожный номер:69А0008

Комплект:1

Примечание:5071005Fa

№ на схеме:10

Наименование:O-Ring 95x3.1

Каталожный номер:10В0049

Комплект:1

Примечание:GB1235-76

№ на схеме:11

Наименование:Ring Snap

Каталожный номер:54В0013

Комплект:2

Примечание:ZGP180-02

№ на схеме:12

Наименование:Seal Ring 180X159X8

Каталожный номер:11В0088

Комплект:1

Примечание:0К018000701

№ на схеме:13

Наименование:Nut

Каталожный номер:69А0009

Комплект:1

Примечание:5071004Fa

№ на схеме:14

Наименование:O-Ring 180x5.7

Каталожный номер:10В0090

Комплект:1

Примечание:GB1235-76

№ на схеме:15

Наименование:Dust seal 90X100X6/8

Каталожный номер:12В0112

Комплект:1

Примечание:AY090AP5008

№ на схеме:16

Наименование:U Ring 90X105X11.4

Каталожный номер:12В0126

Комплект:1

Примечание:B39005P5008

№ на схеме:17

Наименование:Ring Snap

Каталожный номер:11В0087

Комплект:2

Примечание:5071007Fa

№ на схеме:18

Наименование:Seal Ring D90

Каталожный номер:1130031

Комплект:1

Примечание:GSJ-0900

№ на схеме:19

Наименование:Bolt M20X2X65

Каталожный номер:01В0223

Комплект:10

Примечание:GB5785-2000

№ на схеме:20

Наименование:Washes 20

Каталожный номер:06В0001

Комплект:10

Примечание:GB93-87

№ на схеме:21

Наименование:Guide Collar

Каталожный номер:24А0091

Комплект:1

Примечание:5071002Fa

№ на схеме:22

Наименование:Cylinder Body

Каталожный номер:10D0050

Комплект:1

Примечание:10C0168T-200

№ на схеме:23

Наименование:Guide tube

Каталожный номер:34А0327

Комплект:1

Примечание:10C0075-O04

№ на схеме:24

Наименование:Sleeve

Каталожный номер:54А0314

Комплект:1

Примечание:5071102F
