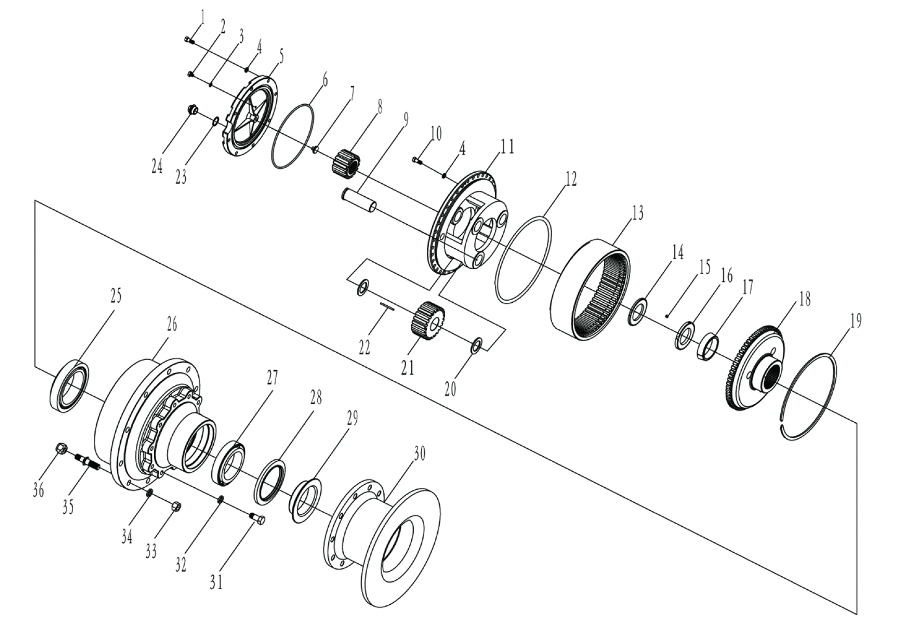

PART 26

← PART 25 PART 27 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x1.5x30

Каталожный номер:00В0158

Комплект:8

Примечание:GB5786-86

№ на схеме:2

Наименование:Bolt 10

Каталожный номер:02В0034

Комплект:1

Примечание:5042008F

№ на схеме:3

Наименование:Washer 10

Каталожный номер:06В0112

Комплект:1

Примечание:JB982-77

№ на схеме:4

Наименование:Washer 12

Каталожный номер:06В0013

Комплект:44

Примечание:GB93-87

№ на схеме:5

Наименование:Cover

Каталожный номер:52А0091

Комплект:1

Примечание:5042201F

№ на схеме:6

Наименование:O-ring 265x5.3

Каталожный номер:10В0064

Комплект:1

Примечание:GB3452.1-92

№ на схеме:7

Наименование:Ping

Каталожный номер:66А0008

Комплект:1

Примечание:5042202F

№ на схеме:8

Наименование:Sun gear

Каталожный номер:41А0014

Комплект:1

Примечание:5042001F

№ на схеме:9

Наименование:Pin

Каталожный номер:60А0068

Комплект:3

Примечание:5042305T

№ на схеме:10

Наименование:Bolt M12x1.5x40

Каталожный номер:00В0036

Комплект:36

Примечание:GB5786-86

№ на схеме:11

Наименование:Planetary carrier

Каталожный номер:72А0034

Комплект:1

Примечание:5042301F

№ на схеме:12

Наименование:O-ring 375x5.3

Каталожный номер:10В0065

Комплект:1

Примечание:GB3452.1-92

№ на схеме:13

Наименование:Ring gear

Каталожный номер:42А0004

Комплект:1

Примечание:5042101F

№ на схеме:14

Наименование:Nut M85x2

Каталожный номер:03130164

Комплект:1

Примечание:

№ на схеме:15

Наименование:21А0259

Каталожный номер:21А0259

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut M85x2

Каталожный номер:03В0165

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring

Каталожный номер:55А0071

Комплект:1

Примечание:5042004F

№ на схеме:18

Наименование:Ring hub

Каталожный номер:41А0015

Комплект:1

Примечание:50421C2F

№ на схеме:19

Наименование:Snap ring

Каталожный номер:07В0030

Комплект:1

Примечание:5042103F

№ на схеме:20

Наименование:Shims

Каталожный номер:55А0072

Комплект:6

Примечание:5042302F

№ на схеме:21

Наименование:Planet

Каталожный номер:41А0016

Комплект:3

Примечание:5042304F

№ на схеме:22

Наименование:Needle ф5x63

Каталожный номер:39В0009

Комплект:93

Примечание:GB309-84

№ на схеме:23

Наименование:Washer 30

Каталожный номер:06В0072

Комплект:1

Примечание:JB982-77

№ на схеме:24

Наименование:Plug M30x1.5

Каталожный номер:03В0113

Комплект:1

Примечание:TXLS30.150

№ на схеме:25

Наименование:Bearing 32028

Каталожный номер:33B0015

Комплект:1

Примечание:GB297-94

№ на схеме:26

Наименование:Hub

Каталожный номер:71A0031

Комплект:1

Примечание:5042003T

№ на схеме:27

Наименование:Bearing 32024

Каталожный номер:33B0005

Комплект:1

Примечание:GB297-94

№ на схеме:28

Наименование:Seal SP140x190x12

Каталожный номер:11B0042

Комплект:1

Примечание:GB13871-92

№ на схеме:29

Наименование:Seal base

Каталожный номер:58A0079

Комплект:1

Примечание:5042005F

№ на схеме:30

Наименование:Disc

Каталожный номер:52A0024

Комплект:1

Примечание:504002B

№ на схеме:31

Наименование:Bolt M20x1.5x50

Каталожный номер:01B0049

Комплект:10

Примечание:404010

№ на схеме:32

Наименование:Washer 20

Каталожный номер:06B0001

Комплект:10

Примечание:GB93-87

№ на схеме:33

Наименование:Nut M22x1.5

Каталожный номер:03B0057

Комплект:10

Примечание:GB6171-86

№ на схеме:34

Наименование:Washer 22

Каталожный номер:06B0065

Комплект:10

Примечание:GB93-87

№ на схеме:35

Наименование:Rim bolt

Каталожный номер:02B0036

Комплект:10

Примечание:5042006T

№ на схеме:36

Наименование:Nut

Каталожный номер:03B0071

Комплект:10

Примечание:404023
