PART 13

← PART 12 PART 14 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

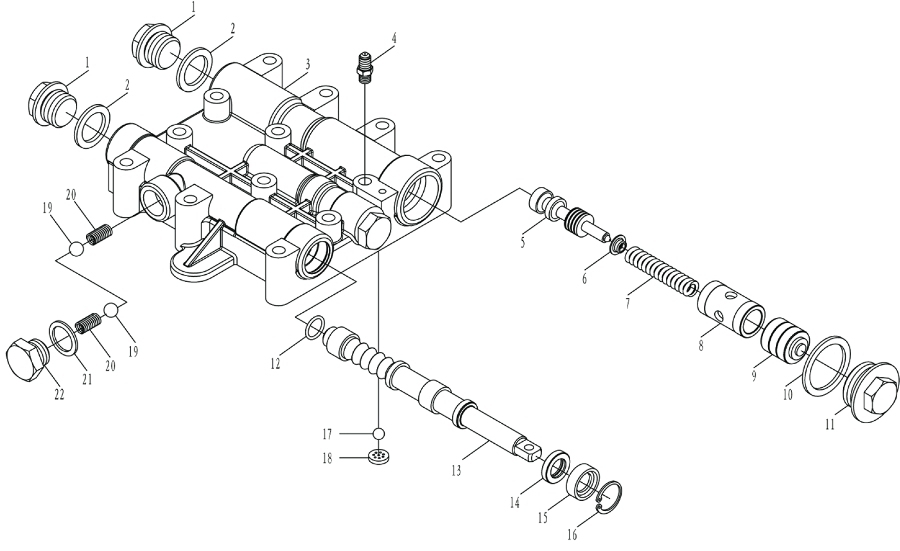

№ на схеме:1

Наименование:Plug

Каталожный номер:67А0009

Комплект:2

Примечание:403702

№ на схеме:2

Наименование:Washer 30

Каталожный номер:06В0072

Комплект:2

Примечание:JB982-77

№ на схеме:3

Наименование:Body

Каталожный номер:73А0002

Комплект:1

Примечание:403701

№ на схеме:4

Наименование:Connector

Каталожный номер:00А0048

Комплект:1

Примечание:403727

№ на схеме:5

Наименование:Valve rod

Каталожный номер:65А0002

Комплект:1

Примечание:403704

№ на схеме:6

Наименование:Spring base

Каталожный номер:52А0047

Комплект:1

Примечание:403725

№ на схеме:7

Наименование:Spring

Каталожный номер:27В0016

Комплект:1

Примечание:403724

№ на схеме:8

Наименование:Cover

Каталожный номер:55А0043

Комплект:1

Примечание:403723

№ на схеме:9

Наименование:Sliminess

Каталожный номер:65А0007

Комплект:1

Примечание:403722

№ на схеме:10

Наименование:Washer

Каталожный номер:55А0044

Комплект:1

Примечание:403721

№ на схеме:11

Наименование:Plug

Каталожный номер:67А0011

Комплект:1

Примечание:403720

№ на схеме:12

Наименование:O-ring 22x2.4

Каталожный номер:10В0045

Комплект:1

Примечание:GB1235-76

№ на схеме:13

Наименование:Valve rod

Каталожный номер:65А0004

Комплект:1

Примечание:403708

№ на схеме:14

Наименование:Snap cover

Каталожный номер:55А0043

Комплект:1

Примечание:403711

№ на схеме:15

Наименование:Seal 18х30х10

Каталожный номер:11В0069

Комплект:1

Примечание:GB13871-92

№ на схеме:16

Наименование:Snap ring 30

Каталожный номер:07В0066

Комплект:1

Примечание:GB893

№ на схеме:17

Наименование:Ball 3/16

Каталожный номер:39В0004

Комплект:1

Примечание:GB308-77

№ на схеме:18

Наименование:Plate

Каталожный номер:1САС025

Комплект:1

Примечание:403726

№ на схеме:19

Наименование:Steel Ball 1/2

Каталожный номер:39В0005

Комплект:2

Примечание:GB308-77

№ на схеме:20

Наименование:Spring

Каталожный номер:27В0014

Комплект:2

Примечание:403707

№ на схеме:21

Наименование:Washer 24

Каталожный номер:06В0007

Комплект:1

Примечание:JB982-77

№ на схеме:22

Наименование:Plug

Каталожный номер:67А0010

Комплект:1

Примечание:403710
