PART 10

← PART 9 PART 11 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

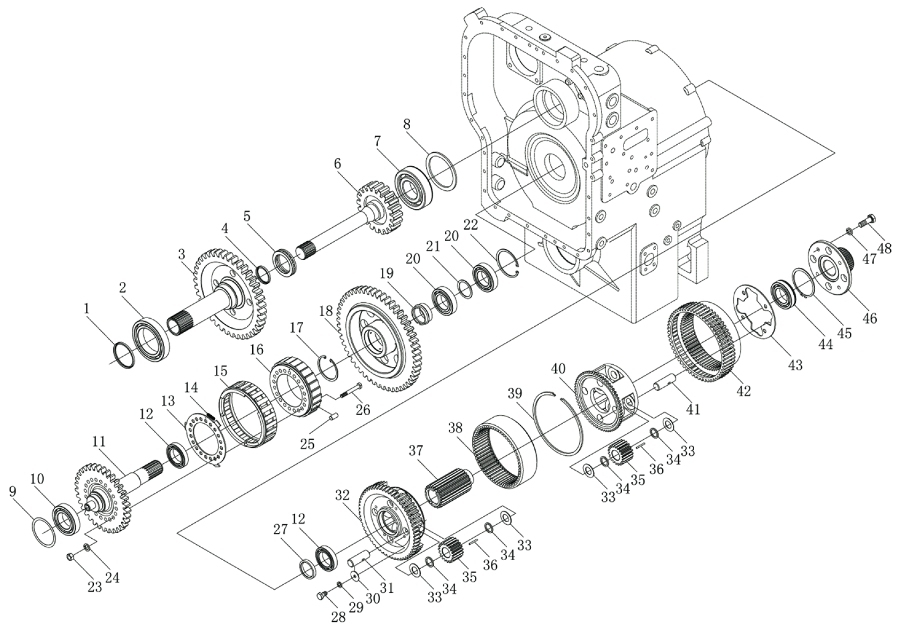

№ на схеме:1

Наименование:Seal

Каталожный номер:11В0001

Комплект:1

Примечание:403101

№ на схеме:2

Наименование:Bearing 6016 (80x125x22)

Каталожный номер:31В0001

Комплект:1

Примечание:GB276-94

№ на схеме:3

Наименование:Gear

Каталожный номер:41А0001

Комплект:1

Примечание:403103

№ на схеме:4

Наименование:Seal

Каталожный номер:11В0002

Комплект:1

Примечание:403102

№ на схеме:5

Наименование:Bearing 51111

Каталожный номер:36В0001

Комплект:1

Примечание:GB301-94

№ на схеме:6

Наименование:Gear

Каталожный номер:41А0002

Комплект:1

Примечание:403104

№ на схеме:7

Наименование:Bearing 6311

Каталожный номер:31В0002

Комплект:1

Примечание:GB276-94

№ на схеме:8

Наименование:Spacer

Каталожный номер:56А0002

Комплект:1

Примечание:403105

№ на схеме:9

Наименование:Shim

Каталожный номер:56А000З

Комплект:1

Примечание:403202

№ на схеме:10

Наименование:Bearing 6211

Каталожный номер:31В0003

Комплект:1

Примечание:GB276-94

№ на схеме:11

Наименование:Shaft

Каталожный номер:62А0001

Комплект:1

Примечание:403203

№ на схеме:12

Наименование:Bearing 6010 (50x80x16)

Каталожный номер:31В0004

Комплект:1

Примечание:GB276-94

№ на схеме:13

Наименование:Cover

Каталожный номер:52А0126

Комплект:1

Примечание:403205С

№ на схеме:14

Наименование:Spring

Каталожный номер:52С0050

Комплект:3

Примечание:

№ на схеме:15

Наименование:Ring

Каталожный номер:55А0148

Комплект:1

Примечание:403206С

№ на схеме:16

Наименование:Cam

Каталожный номер:49А0001

Комплект:1

Примечание:403209В

№ на схеме:17

Наименование:Snap ring 80

Каталожный номер:07В0033

Комплект:1

Примечание:GB893.1-86

№ на схеме:18

Наименование:Gear

Каталожный номер:41A0003

Комплект:1

Примечание:403208А

№ на схеме:19

Наименование:Snap ring

Каталожный номер:54А0011

Комплект:1

Примечание:403210

№ на схеме:20

Наименование:Bearing 6210

Каталожный номер:31В0005

Комплект:2

Примечание:GB276-94

№ на схеме:21

Наименование:Ring

Каталожный номер:55А0005

Комплект:1

Примечание:403211

№ на схеме:22

Наименование:Snap ring 90

Каталожный номер:07В0029

Комплект:1

Примечание:GB983.1-86

№ на схеме:23

Наименование:Nut M10x1

Каталожный номер:03В0077

Комплект:20

Примечание:GB6171-86

№ на схеме:24

Наименование:Washer 10

Каталожный номер:06В0040

Комплект:20

Примечание:GB859-87

№ на схеме:25

Наименование:Column

Каталожный номер:39В0002

Комплект:24

Примечание:403207В

№ на схеме:26

Наименование:bolt

Каталожный номер:02В0007

Комплект:20

Примечание:403201

№ на схеме:27

Наименование:Spacer

Каталожный номер:55A0006

Комплект:1

Примечание:403212

№ на схеме:28

Наименование:Bolt M8x14

Каталожный номер:01B0049

Комплект:4

Примечание:GB5783-86

№ на схеме:29

Наименование:Washer 8

Каталожный номер:06B0009

Комплект:4

Примечание:GB93-87

№ на схеме:30

Наименование:Shims

Каталожный номер:06B0031

Комплект:4

Примечание:403215

№ на схеме:31

Наименование:Pin

Каталожный номер:61A0004

Комплект:4

Примечание:403221

№ на схеме:32

Наименование:Planetary carrier

Каталожный номер:72A0005

Комплект:1

Примечание:40321ЗА

№ на схеме:33

Наименование:Shims

Каталожный номер:06B0032

Комплект:16

Примечание:403217

№ на схеме:34

Наименование:Sleeve

Каталожный номер:55A0007

Комплект:16

Примечание:403219

№ на схеме:35

Наименование:planet

Каталожный номер:41A0004

Комплект:8

Примечание:403218

№ на схеме:36

Наименование:Needle 4x35

Каталожный номер:39B0007

Комплект:176

Примечание:GB309-84

№ на схеме:37

Наименование:Sun gear

Каталожный номер:41A0005

Комплект:1

Примечание:403226

№ на схеме:38

Наименование:Ring gear

Каталожный номер:42A0001

Комплект:1

Примечание:403216

№ на схеме:39

Наименование:Snap ring

Каталожный номер:57A0001

Комплект:1

Примечание:403220

№ на схеме:40

Наименование:Planetary carrier

Каталожный номер:72A0054

Комплект:1

Примечание:403223A

№ на схеме:41

Наименование:Pin

Каталожный номер:61A0005

Комплект:4

Примечание:403227

№ на схеме:42

Наименование:Ring gear

Каталожный номер:42A0002

Комплект:1

Примечание:403222A

№ на схеме:43

Наименование:Stop pan

Каталожный номер:52A0185

Комплект:1

Примечание:403224A

№ на схеме:44

Наименование:Bearing 6210N (50x90x20)

Каталожный номер:31B0011

Комплект:1

Примечание:GB276-94

№ на схеме:45

Наименование:Snap ring 90

Каталожный номер:07B0005

Комплект:1

Примечание:GB894.1-86

№ на схеме:46

Наименование:Connect pan

Каталожный номер:52A0186

Комплект:1

Примечание:403225A

№ на схеме:47

Наименование:Washer 12

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87

№ на схеме:48

Наименование:Bolt М12х30

Каталожный номер:00B1120

Комплект:4

Примечание:GB5783-86
