PART 1

← PART 58 PART 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

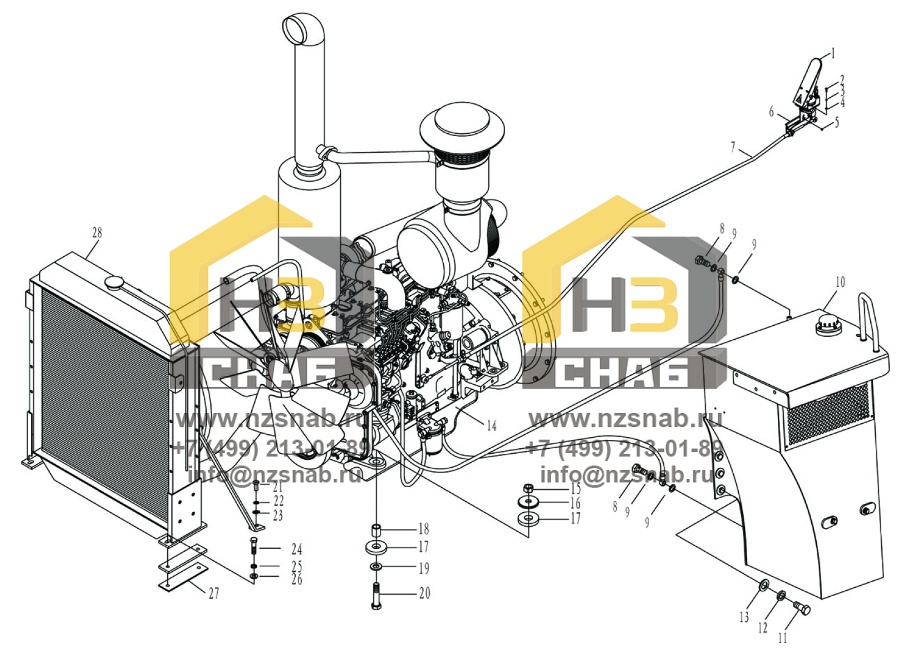

№ на схеме:1

Наименование:Governor assem.

Каталожный номер:23C0020

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt М6Х20

Каталожный номер:00В0015

Комплект:5

Примечание:GB5783-86

№ на схеме:3

Наименование:Washer 6

Каталожный номер:06В0021

Комплект:5

Примечание:GB93-87

№ на схеме:4

Наименование:Washer 6

Каталожный номер:06В0044

Комплект:5

Примечание:GB97.1-85

№ на схеме:5

Наименование:Nut M6

Каталожный номер:0ЗВ0013

Комплект:2

Примечание:GB6170-86

№ на схеме:6

Наименование:Bracket

Каталожный номер:00D2043

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cable Assem

Каталожный номер:61C0011

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:04В0001

Комплект:2

Примечание:401007

№ на схеме:9

Наименование:Washer

Каталожный номер:06В0111

Комплект:4

Примечание:JB982-77

№ на схеме:10

Наименование:Fuel Tank Group

Каталожный номер:21C0031

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt М16Х30

Каталожный номер:00В0012

Комплект:3

Примечание:GB5783-86

№ на схеме:12

Наименование:Washer 16

Каталожный номер:06В0020

Комплект:3

Примечание:GB93-87

№ на схеме:13

Наименование:Washer 16

Каталожный номер:06В0028

Комплект:3

Примечание:GB96-85

№ на схеме:14

Наименование:Engine

Каталожный номер:40C0046

Комплект:1

Примечание:D9-220 (DBL 1008)

№ на схеме:15

Наименование:Nut М24Х2

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86

№ на схеме:16

Наименование:Spacer

Каталожный номер:55А0062

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:55А0061

Комплект:4

Примечание:

№ на схеме:18

Наименование:Water separator

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 24

Каталожный номер:06В0015

Комплект:2

Примечание:GB97.1-85

№ на схеме:20

Наименование:Bolt М24Х2Х110

Каталожный номер:01В0101

Комплект:2

Примечание:GB5785-86

№ на схеме:21

Наименование:Bolt М12Х25

Каталожный номер:00В0023

Комплект:2

Примечание:GB5783-86

№ на схеме:22

Наименование:Washer 12

Каталожный номер:06В0013

Комплект:2

Примечание:GB93-87

№ на схеме:23

Наименование:Washer 12

Каталожный номер:06В0012

Комплект:1

Примечание:GB97.1-85

№ на схеме:24

Наименование:Bolt М14Х55

Каталожный номер:01В0065

Комплект:4

Примечание:GB5782-86

№ на схеме:25

Наименование:Washer 14

Каталожный номер:06B0005

Комплект:4

Примечание:GB93-87

№ на схеме:26

Наименование:Washer 14

Каталожный номер:06B0006

Комплект:4

Примечание:GB97.1-85

№ на схеме:27

Наименование:spacer

Каталожный номер:56A0029

Комплект:2

Примечание:

№ на схеме:28

Наименование:Radiator

Каталожный номер:20C0163

Комплект:1

Примечание:XG952-D9-00
