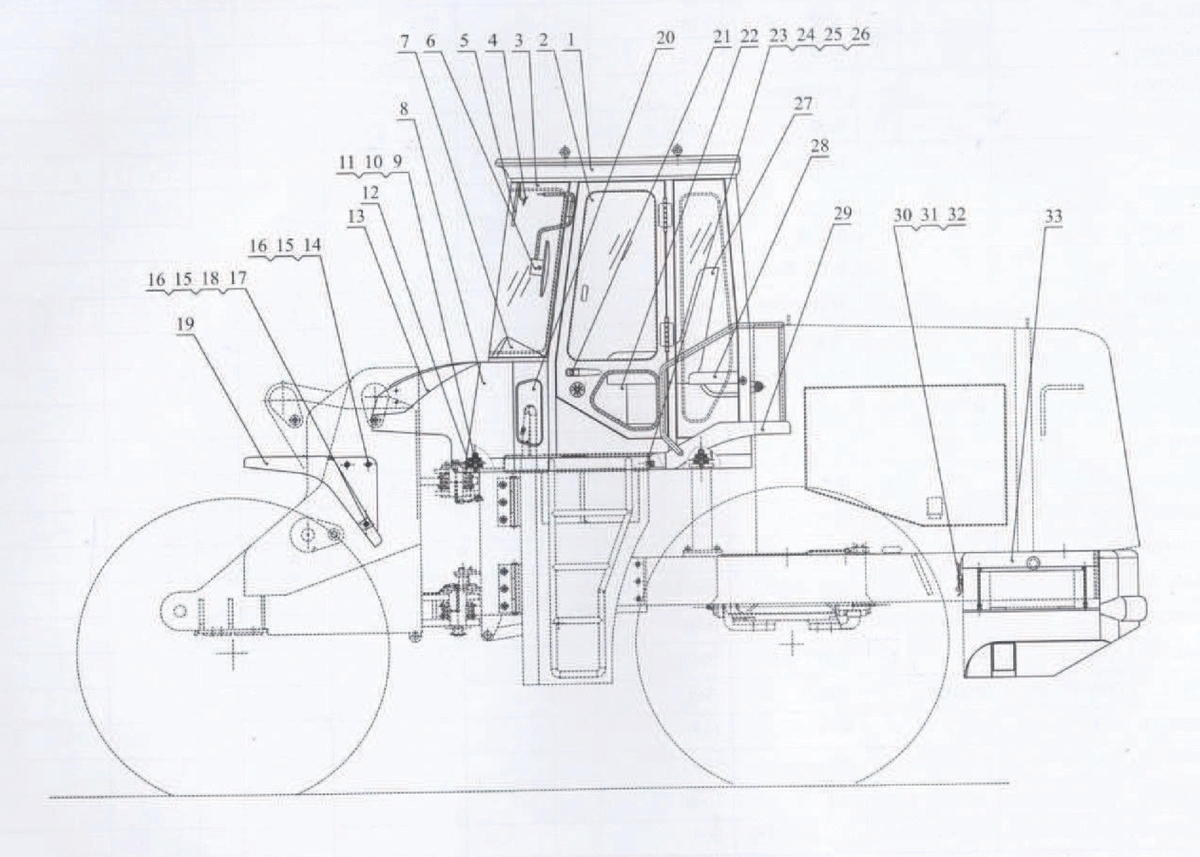

Part 38

← Part 37 Part 39 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Right Battery Case

Каталожный номер:47C0158

Комплект:1

Примечание:

№ на схеме:

Наименование:Right Rear Fender

Каталожный номер:40D0034

Комплект:1

Примечание:

№ на схеме:

Наименование:Glass

Каталожный номер:51B0047

Комплект:1

Примечание:

№ на схеме:

Наименование:Lock

Каталожный номер:47C0045

Комплект:1

Примечание:

№ на схеме:

Наименование:Right Front Fender

Каталожный номер:40D0032

Комплект:1

Примечание:

№ на схеме:

Наименование:Door Group

Каталожный номер:47C0210

Комплект:1

Примечание:

№ на схеме:1

Наименование:Cab Cover

Каталожный номер:86A0018

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door Group

Каталожный номер:47C0209

Комплект:1

Примечание:

№ на схеме:3

Наименование:Glass

Каталожный номер:51B0048

Комплект:1

Примечание:

№ на схеме:4

Наименование:Inner Rear View Mirror

Каталожный номер:47C0147

Комплект:1

Примечание:XG-1

№ на схеме:5

Наименование:Lighlproof Assembly

Каталожный номер:47C0148

Комплект:1

Примечание:XG-C

№ на схеме:6

Наименование:Rear View Mirror

Каталожный номер:47C0024

Комплект:2

Примечание:EQ-142

№ на схеме:7

Наименование:Instrument Platform

Каталожный номер:47C0208

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cab Group

Каталожный номер:47C0205

Комплект:1

Примечание:

№ на схеме:9

Наименование:Stud M20x80

Каталожный номер:05B0017

Комплект:4

Примечание:GB897-88

№ на схеме:10

Наименование:Lock Washer 20

Каталожный номер:06B0001

Комплект:4

Примечание:GB93-87

№ на схеме:11

Наименование:Nut M20

Каталожный номер:03B0094

Комплект:4

Примечание:GB6170-86

№ на схеме:12

Наименование:Cushion Assembly

Каталожный номер:22C0017

Комплект:4

Примечание:

№ на схеме:13

Наименование:Booster Set Cover

Каталожный номер:86A0013

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x30

Каталожный номер:00B0031

Комплект:4

Примечание:GB5783-86

№ на схеме:15

Наименование:Lock Washer 12

Каталожный номер:06B0013

Комплект:6

Примечание:GB93-87

№ на схеме:16

Наименование:Washer 12

Каталожный номер:06b0120

Комплект:6

Примечание:GB96-85

№ на схеме:17

Наименование:Stud M12x30

Каталожный номер:05B0011

Комплект:2

Примечание:GB897-88

№ на схеме:18

Наименование:Nut M12

Каталожный номер:03B0010

Комплект:2

Примечание:GB6170-86

№ на схеме:19

Наименование:Left Front Fender

Каталожный номер:40D0031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Glass

Каталожный номер:51B0051

Комплект:2

Примечание:

№ на схеме:21

Наименование:Lock

Каталожный номер:47C0044

Комплект:1

Примечание:

№ на схеме:22

Наименование:Glass

Каталожный номер:51B0043

Комплект:1

Примечание:

№ на схеме:23

Наименование:Stud M16x30

Каталожный номер:05B0017

Комплект:4

Примечание:GB897-88

№ на схеме:24

Наименование:Washer 16

Каталожный номер:06B0121

Комплект:4

Примечание:GB96-85

№ на схеме:25

Наименование:Lock Washer 16

Каталожный номер:06B0020

Комплект:4

Примечание:GB93-87

№ на схеме:26

Наименование:Nut M16

Каталожный номер:03B0034

Комплект:4

Примечание:GB6170-86

№ на схеме:27

Наименование:Seat Assembly

Каталожный номер:47C0144

Комплект:1

Примечание:YZ-1B

№ на схеме:28

Наименование:Seat Assembly

Каталожный номер:47C0145

Комплект:2

Примечание:YM-3

№ на схеме:29

Наименование:Left Rear Fender

Каталожный номер:40D0033

Комплект:1

Примечание:

№ на схеме:30

Наименование:Lock

Каталожный номер:47C0152

Комплект:2

Примечание:NBXS1013

№ на схеме:31

Наименование:Screw M8x20

Каталожный номер:04B0095

Комплект:6

Примечание:GB70-85

№ на схеме:32

Наименование:Lock Washer 8

Каталожный номер:06B0009

Комплект:6

Примечание:GB93-87

№ на схеме:33

Наименование:Left Battery Case

Каталожный номер:47C0157

Комплект:1

Примечание:
