Part 33

← Part 32 Part 34 →

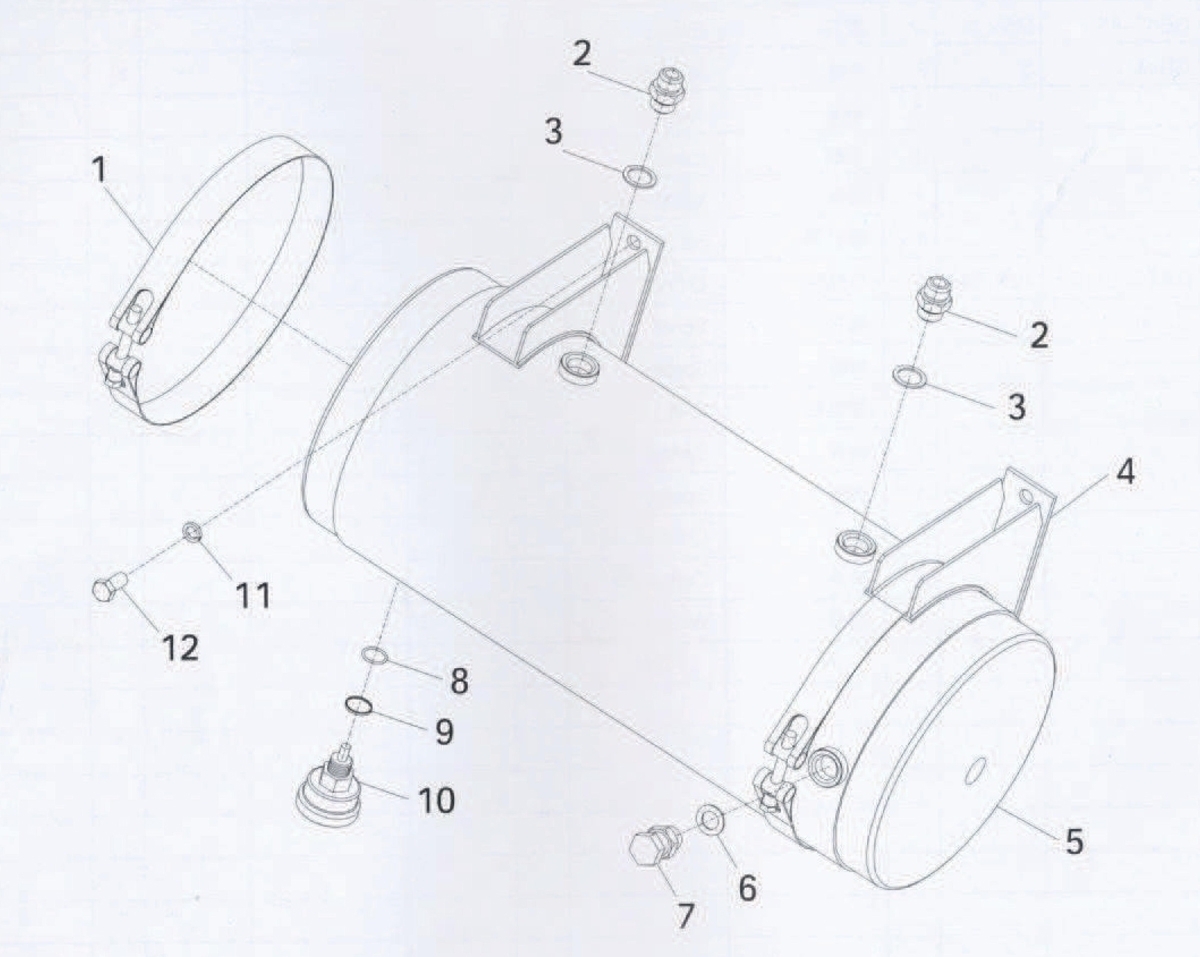

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:08С0036

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:01В0004

Комплект:2

Примечание:408207

№ на схеме:3

Наименование:Spacer

Каталожный номер:56А0006

Комплект:2

Примечание:

№ на схеме:4

Наименование:Support

Каталожный номер:22С0005

Комплект:2

Примечание:

№ на схеме:5

Наименование:Reservoir

Каталожный номер:14D0031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:06В0011

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve

Каталожный номер:55С0008

Комплект:1

Примечание:

№ на схеме:8

Наименование:O ring 20x2.4

Каталожный номер:10В0032

Комплект:1

Примечание:GB1235-76

№ на схеме:9

Наименование:Spacer

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve

Каталожный номер:55С0041

Комплект:1

Примечание:JL990109001

№ на схеме:11

Наименование:Washer 12

Каталожный номер:06В0013

Комплект:4

Примечание:GB93-87

№ на схеме:12

Наименование:Bolt M12x20

Каталожный номер:00В0014

Комплект:4

Примечание:GB5783-86
