Part 11

← Part 10 Part 19 →

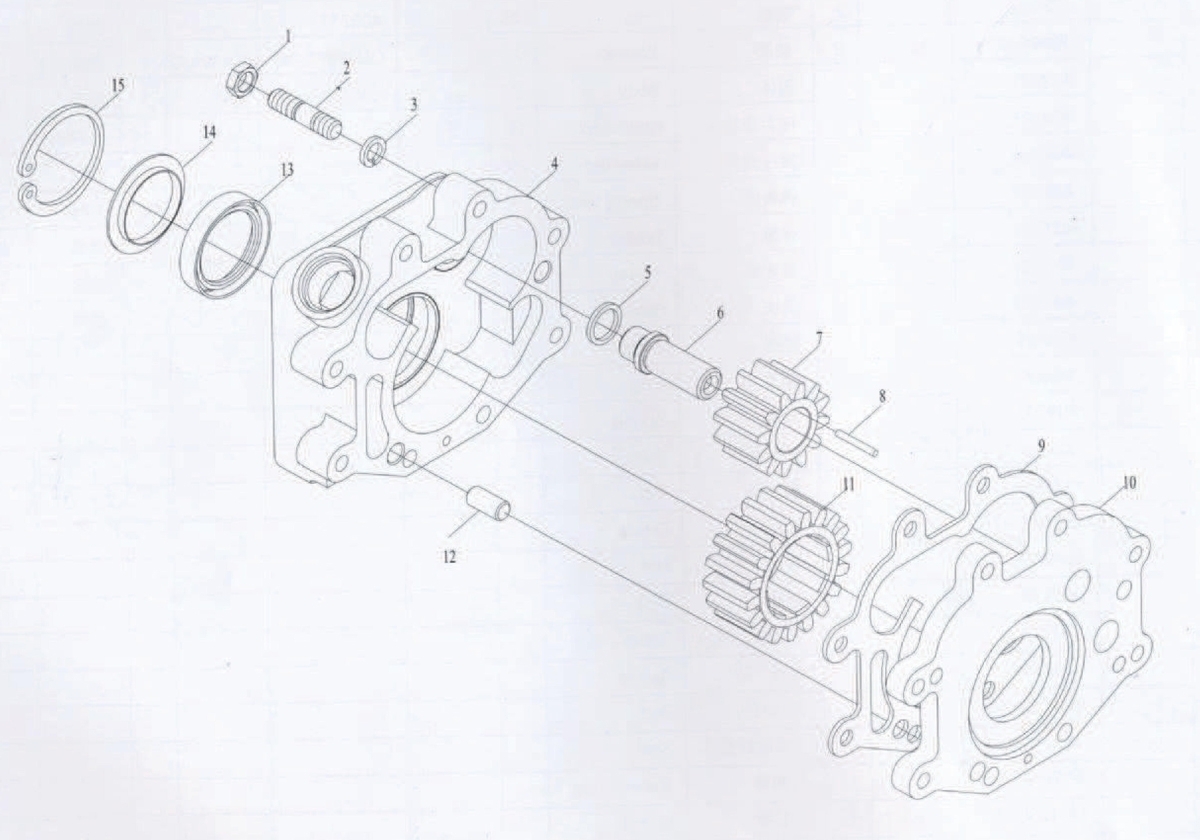

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut М12

Каталожный номер:

Комплект:4

Примечание:GB6172-86

№ на схеме:2

Наименование:Washer 12

Каталожный номер:

Комплект:4

Примечание:GB93-87

№ на схеме:3

Наименование:Bolt AM 12x35

Каталожный номер:

Комплект:4

Примечание:GB898-88

№ на схеме:4

Наименование:Pump body

Каталожный номер:

Комплект:1

Примечание:403601

№ на схеме:5

Наименование:Sleeve

Каталожный номер:

Комплект:1

Примечание:403219

№ на схеме:6

Наименование:Shaft

Каталожный номер:

Комплект:1

Примечание:403603

№ на схеме:7

Наименование:Gear

Каталожный номер:

Комплект:1

Примечание:403602

№ на схеме:8

Наименование:Needle ф4х30

Каталожный номер:

Комплект:

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:

Комплект:1

Примечание:403606

№ на схеме:10

Наименование:Cover

Каталожный номер:

Комплект:1

Примечание:403608

№ на схеме:11

Наименование:Gear

Каталожный номер:

Комплект:1

Примечание:403605

№ на схеме:12

Наименование:Pin

Каталожный номер:

Комплект:1

Примечание:403607

№ на схеме:13

Наименование:Seal 45X62X12

Каталожный номер:

Комплект:1

Примечание:GB9877.1-88

№ на схеме:14

Наименование:Snap ring

Каталожный номер:

Комплект:1

Примечание:403604

№ на схеме:15

Наименование:Snap ring 62

Каталожный номер:

Комплект:1

Примечание:GB893.1-92
