PART 8

← PART 7 PART 9 →

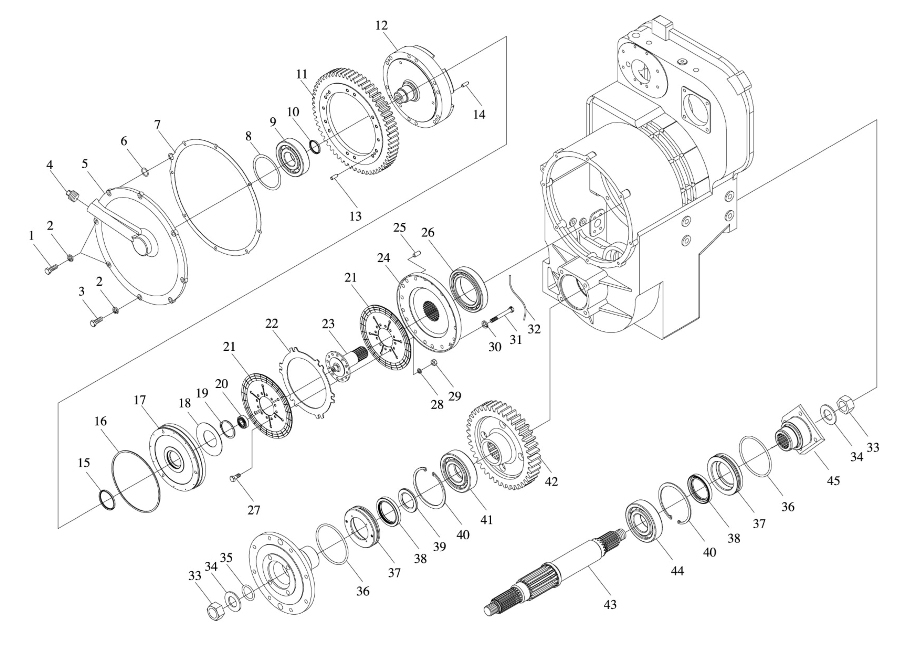

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x30

Каталожный номер:00В0022

Комплект:6

Примечание:GB5783-86

№ на схеме:2

Наименование:Washer 10

Каталожный номер:06В0003

Комплект:8

Примечание:GB93-87

№ на схеме:3

Наименование:Bolt M10x38

Каталожный номер:00В0068

Комплект:2

Примечание:Gb5783-86

№ на схеме:4

Наименование:Plug

Каталожный номер:03В0021

Комплект:1

Примечание:403062

№ на схеме:5

Наименование:Cover

Каталожный номер:52А0008

Комплект:1

Примечание:403002B

№ на схеме:6

Наименование:O-ring 24x2.4

Каталожный номер:10В0005

Комплект:1

Примечание:GB1235-76

№ на схеме:7

Наименование:Gasket

Каталожный номер:15В0002

Комплект:1

Примечание:403001A

№ на схеме:8

Наименование:Shim

Каталожный номер:55А0012

Комплект:1

Примечание:403517

№ на схеме:9

Наименование:Seal 6411

Каталожный номер:31В0009

Комплект:1

Примечание:GB276-94

№ на схеме:10

Наименование:Bearing 45x53x5

Каталожный номер:11В0002

Комплект:1

Примечание:403102

№ на схеме:11

Наименование:gear

Каталожный номер:41А0007

Комплект:1

Примечание:403511

№ на схеме:12

Наименование:Cylinder body

Каталожный номер:69А0001

Комплект:1

Примечание:403512A

№ на схеме:13

Наименование:Pin 10x30 D10S7X30

Каталожный номер:08В0003

Комплект:2

Примечание:GB119-86

№ на схеме:14

Наименование:pin

Каталожный номер:66А0002

Комплект:3

Примечание:403516

№ на схеме:15

Наименование:Seal 70x78x5

Каталожный номер:11В0001

Комплект:1

Примечание:403101

№ на схеме:16

Наименование:Seal

Каталожный номер:11В0004

Комплект:1

Примечание:403010A

№ на схеме:17

Наименование:Piston

Каталожный номер:50А0001

Комплект:1

Примечание:403508A

№ на схеме:18

Наименование:Spring

Каталожный номер:27В0002

Комплект:1

Примечание:403513

№ на схеме:19

Наименование:Snap ring 65

Каталожный номер:07В0014

Комплект:1

Примечание:GB894.1-86

№ на схеме:20

Наименование:Bearing 6204

Каталожный номер:31В0008

Комплект:1

Примечание:GB276-94

№ на схеме:21

Наименование:Disc Assem

Каталожный номер:36С0002

Комплект:2

Примечание:403505-506

№ на схеме:22

Наименование:plate

Каталожный номер:55А0011

Комплект:1

Примечание:403507

№ на схеме:23

Наименование:Shaft

Каталожный номер:62А0003

Комплект:1

Примечание:403502A

№ на схеме:24

Наименование:Round plate

Каталожный номер:59A0001

Комплект:1

Примечание:403501

№ на схеме:25

Наименование:Pin

Каталожный номер:60A0012

Комплект:12

Примечание:403504

№ на схеме:26

Наименование:bearing 6022

Каталожный номер:31B0007

Комплект:1

Примечание:GB276-94

№ на схеме:27

Наименование:Bolt M8x20

Каталожный номер:00B0017

Комплект:12

Примечание:GB5783-86

№ на схеме:28

Наименование:Washer 8

Каталожный номер:06B0009

Комплект:12

Примечание:GB93-87

№ на схеме:29

Наименование:Nut M8

Каталожный номер:03B0005

Комплект:12

Примечание:GB6170-86

№ на схеме:30

Наименование:Washer 12

Каталожный номер:06B0013

Комплект:12

Примечание:GB93-87

№ на схеме:31

Наименование:Bolt M12x1.25x100

Каталожный номер:01B0022

Комплект:12

Примечание:403503

№ на схеме:32

Наименование:Wire 2x1200

Каталожный номер:77A0006

Комплект:1

Примечание:

№ на схеме:33

Наименование:Nut МЗЗХ1.5

Каталожный номер:03B0017

Комплект:2

Примечание:GB889-86

№ на схеме:34

Наименование:Washer

Каталожный номер:06B0033

Комплект:2

Примечание:403303

№ на схеме:35

Наименование:O-ring 52x5.7

Каталожный номер:10B0001

Комплект:1

Примечание:403315

№ на схеме:36

Наименование:O-ring 130x5.7

Каталожный номер:10B0002

Комплект:2

Примечание:GB1235-76

№ на схеме:37

Наименование:Seal base

Каталожный номер:52A0006

Комплект:2

Примечание:403304A

№ на схеме:38

Наименование:Seal 70x95x12

Каталожный номер:11B0003

Комплект:2

Примечание:GB1387-92

№ на схеме:39

Наименование:Sleeve

Каталожный номер:54A0012

Комплект:1

Примечание:403305

№ на схеме:40

Наименование:Snap ring 130

Каталожный номер:07B0034

Комплект:2

Примечание:GB893.1-92

№ на схеме:41

Наименование:Bearing 92312

Каталожный номер:32B0001

Комплект:1

Примечание:GB283-87

№ на схеме:42

Наименование:Gear

Каталожный номер:41A0006

Комплект:1

Примечание:403311

№ на схеме:43

Наименование:Shaft

Каталожный номер:62A0015

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bearing 6312

Каталожный номер:31B0006

Комплект:1

Примечание:GB276-94

№ на схеме:45

Наименование:Flange

Каталожный номер:58A0126

Комплект:1

Примечание:
