PART 23

← PART 22 PART 24 →

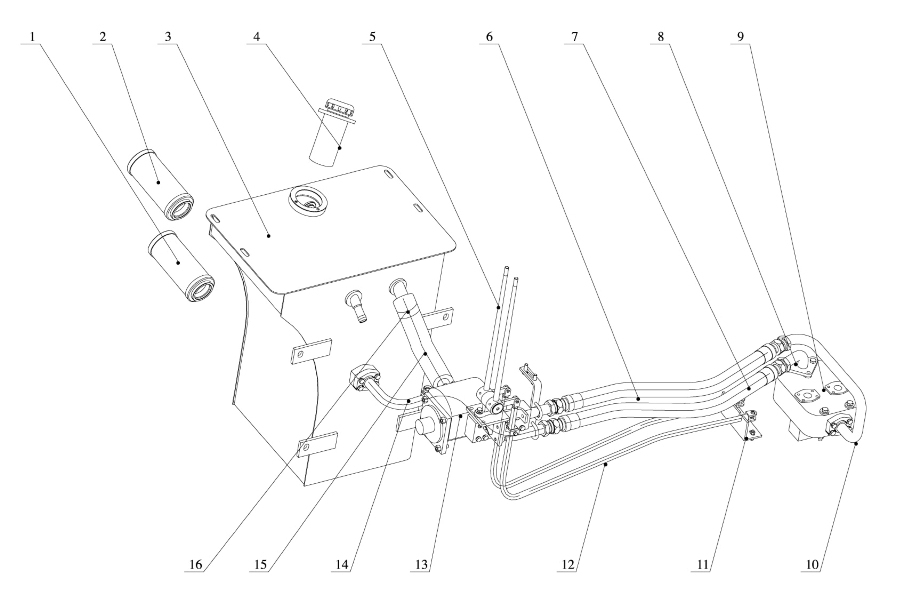

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:O-Ring 45X3.5

Каталожный номер:10B0003

Комплект:1

Примечание:GB1235-76

№ на схеме:

Наименование:O-Ring 45X3.5

Каталожный номер:10B0003

Комплект:1

Примечание:CB1235-76

№ на схеме:1

Наименование:Element L=240

Каталожный номер:60C0025

Комплект:1

Примечание:

№ на схеме:2

Наименование:Element L=240

Каталожный номер:60C0026

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hydraulic oil tank

Каталожный номер:21C0183

Комплект:1

Примечание:

№ на схеме:4

Наименование:Element

Каталожный номер:60C0014

Комплект:1

Примечание:

№ на схеме:5

Наименование:Control assembly

Каталожный номер:44C0214

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose 42-16x3W16x930

Каталожный номер:07C0130

Комплект:1

Примечание:20411G

№ на схеме:7

Наименование:Hose 42-24x1W24x930

Каталожный номер:07C0128

Комплект:1

Примечание:20411G

№ на схеме:8

Наименование:Tube

Каталожный номер:17D0323

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve DF25.2C

Каталожный номер:12C0070

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube

Каталожный номер:17D0324

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:26A0003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Control cable L=1730

Каталожный номер:61C0104

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gear Pump

Каталожный номер:11C0028

Комплект:1

Примечание:CBGj2063

№ на схеме:14

Наименование:Tube

Каталожный номер:17D0315

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose L=450

Каталожный номер:07C0129

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp 44-64

Каталожный номер:24B0008

Комплект:1

Примечание:JB/T8870-1999
