PART 19

← PART 18 PART 20 →

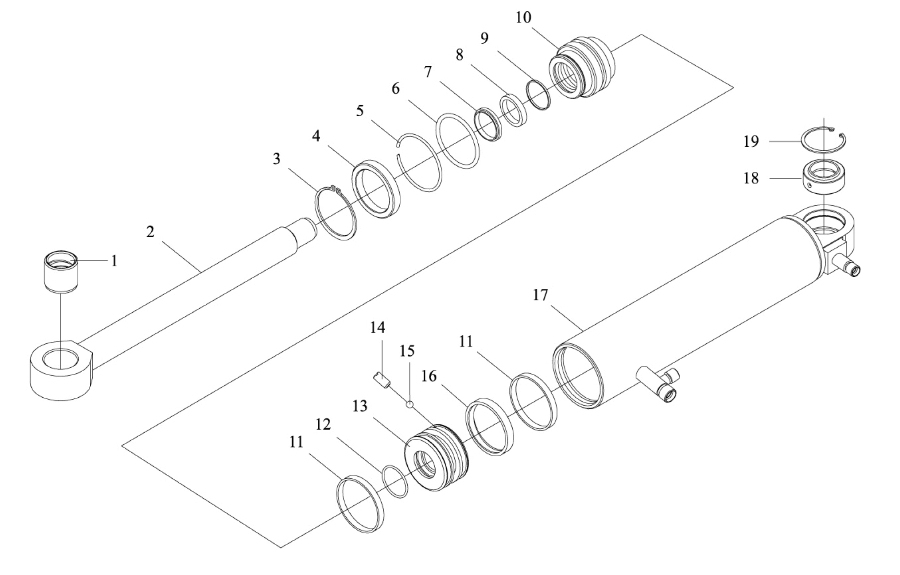

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:54A0224

Комплект:1

Примечание:ZI30C.12D.-1

№ на схеме:2

Наименование:Piston rod

Каталожный номер:11D0011

Комплект:1

Примечание:ZL30H. 12.1-005

№ на схеме:3

Наименование:Snap ring 70

Каталожный номер:07B0008

Комплект:1

Примечание:GB894.1-86

№ на схеме:4

Наименование:Ring snap

Каталожный номер:57A0046

Комплект:1

Примечание:ZL3063-00-03

№ на схеме:5

Наименование:Snap ring

Каталожный номер:57A0047

Комплект:1

Примечание:ZL3063-00-04

№ на схеме:6

Наименование:O-Ring 80x5.7

Каталожный номер:10B0100

Комплект:1

Примечание:GB1235-76

№ на схеме:7

Наименование:PU Dustproof ring 45x53x7.8

Каталожный номер:12B0059

Комплект:1

Примечание:PU11

№ на схеме:8

Наименование:U washer 45x55x5.7

Каталожный номер:15B0027

Комплект:1

Примечание:T20

№ на схеме:9

Наименование:Seal d45

Каталожный номер:11B0250

Комплект:1

Примечание:YZJ0450

№ на схеме:10

Наименование:Guide bush

Каталожный номер:54A0225

Комплект:1

Примечание:ZL30.12.1-002

№ на схеме:11

Наименование:Wear ring

Каталожный номер:11B0091

Комплект:2

Примечание:YZJ5908

№ на схеме:12

Наименование:O-Ring 50x3.1

Каталожный номер:10B0010

Комплект:1

Примечание:GB1235-76

№ на схеме:13

Наименование:Piston

Каталожный номер:50A0026

Комплект:1

Примечание:ZL3063-00-06

№ на схеме:14

Наименование:Screw M8x16

Каталожный номер:04B1055

Комплект:1

Примечание:GB/T77-2000

№ на схеме:15

Наименование:Steel ball Ф5

Каталожный номер:30B0014

Комплект:1

Примечание:GB308-1986

№ на схеме:16

Наименование:Seal D80

Каталожный номер:11B0092

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cylinder case

Каталожный номер:39A0035

Комплект:1

Примечание:ZL30H.12.1-100

№ на схеме:18

Наименование:Bearing GE35ES

Каталожный номер:35B0048

Комплект:1

Примечание:GB/T304.1-1988

№ на схеме:19

Наименование:Snap ring 55

Каталожный номер:07B0309

Комплект:2

Примечание:GB№3.2-1986
