Part 29

← Part 28 Part 30 →

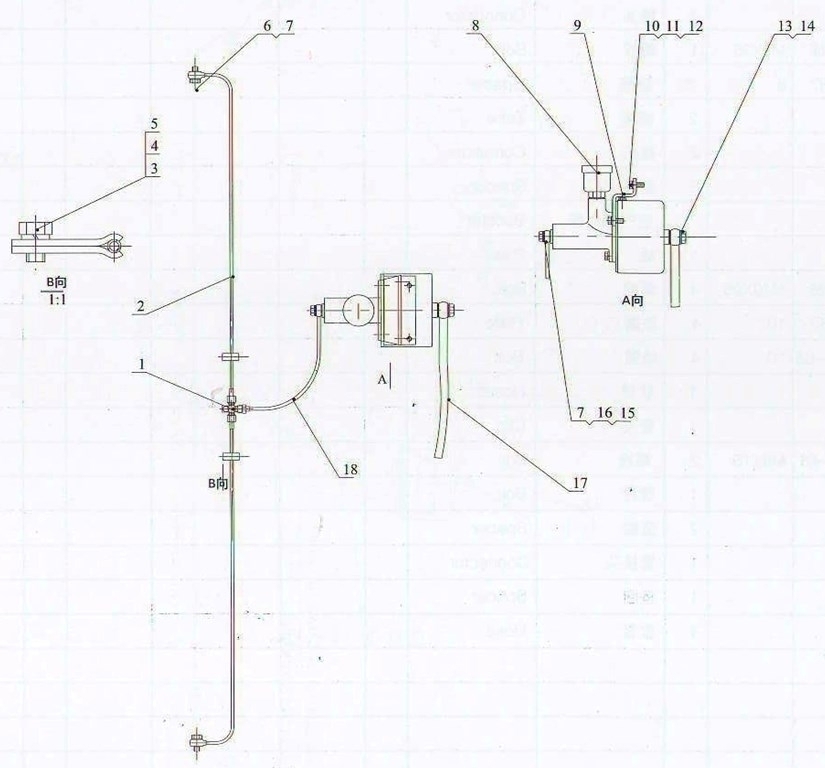

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:02A0001

Комплект:1

Примечание:408020

№ на схеме:2

Наименование:Tube

Каталожный номер:17D0337

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clip

Каталожный номер:82AO001

Комплект:2

Примечание:| 408026

№ на схеме:4

Наименование:Bolt M8x12

Каталожный номер:00B0165

Комплект:2

Примечание:| GB5783-86

№ на схеме:5

Наименование:Spacer 8

Каталожный номер:06B0027

Комплект:2

Примечание:GB93 87

№ на схеме:6

Наименование:Connector

Каталожный номер:03A0015

Комплект:2

Примечание:408101

№ на схеме:7

Наименование:Spacer

Каталожный номер:55AO028

Комплект:5

Примечание:| 408115

№ на схеме:8

Наименование:Booster

Каталожный номер:55C0062

Комплект:

Примечание:XM20L

№ на схеме:9

Наименование:Plate

Каталожный номер:22A0036

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x25

Каталожный номер:00B0028

Комплект:4

Примечание:GB5783-86

№ на схеме:11

Наименование:Spacer 10

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87

№ на схеме:12

Наименование:Spacer 10

Каталожный номер:06B0004

Комплект:4

Примечание:GB97.1-85

№ на схеме:13

Наименование:Bolt

Каталожный номер:01B0004

Комплект:1

Примечание:408207

№ на схеме:14

Наименование:Spacer

Каталожный номер:56A0006

Комплект:2

Примечание:408206

№ на схеме:15

Наименование:Connector

Каталожный номер:00A0083

Комплект:1

Примечание:'408314

№ на схеме:16

Наименование:Spacer

Каталожный номер:55А002Э

Комплект:1

Примечание:408102

№ на схеме:17

Наименование:Hose

Каталожный номер:04C0014

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:05C0071

Комплект:1

Примечание:
