Part 17

← Part 16 Part 19 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

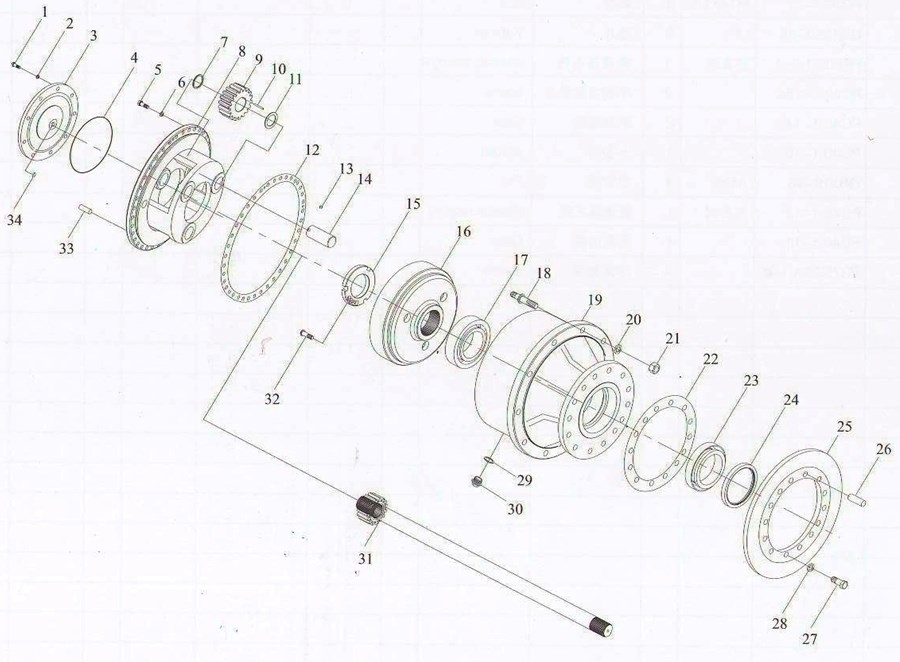

№ на схеме:1

Наименование:Bolt 10x25

Каталожный номер:

Комплект:9

Примечание:GB5783-86

№ на схеме:2

Наименование:Washer 10

Каталожный номер:

Комплект:9

Примечание:GB93-87

№ на схеме:3

Наименование:Cover

Каталожный номер:

Комплект:

Примечание:ZL30.06-31B

№ на схеме:4

Наименование:0 ring 212x5.3

Каталожный номер:

Комплект:1

Примечание:GB3452.1-82

№ на схеме:5

Наименование:Bolt M14X1.5X40

Каталожный номер:

Комплект:16

Примечание:GB5783-86

№ на схеме:6

Наименование:Washer 14

Каталожный номер:

Комплект:16

Примечание:GB93-87

№ на схеме:7

Наименование:Sleeve ф35хф45х4

Каталожный номер:

Комплект:6

Примечание:PR50.21-3

№ на схеме:8

Наименование:Planetary carrier

Каталожный номер:

Комплект:1

Примечание:PR60.21-3

№ на схеме:9

Наименование:Planet 5.5mX16Z

Каталожный номер:

Комплект:3

Примечание:PR60 21-6

№ на схеме:10

Наименование:Needle ф5Х40

Каталожный номер:

Комплект:75

Примечание:GB309-84

№ на схеме:11

Наименование:Shims

Каталожный номер:

Комплект:6

Примечание:ZL30.06-25

№ на схеме:12

Наименование:Gasket

Каталожный номер:

Комплект:1

Примечание:ZL30J-5

№ на схеме:13

Наименование:Ball ф 3/8 '

Каталожный номер:

Комплект:3

Примечание:GB308-84

№ на схеме:14

Наименование:Axle

Каталожный номер:

Комплект:3

Примечание:PR60.21-9

№ на схеме:15

Наименование:Nut М90Х2

Каталожный номер:

Комплект:1

Примечание:PR60.21-4

№ на схеме:16

Наименование:Gear 5.5mX45Z

Каталожный номер:

Комплект:1

Примечание:PR60.21-7

№ на схеме:17

Наименование:Bearing 120X215X43.51

Каталожный номер:

Комплект:1

Примечание:GB/T297-84

№ на схеме:18

Наименование:Rim bolt

Каталожный номер:

Комплект:12

Примечание:ZL30.06-19

№ на схеме:19

Наименование:Hub

Каталожный номер:

Комплект:1

Примечание:PR60.21-2

№ на схеме:20

Наименование:Washer 20

Каталожный номер:

Комплект:12

Примечание:GB93-87

№ на схеме:21

Наименование:Nut АМ20Х1.5

Каталожный номер:

Комплект:12

Примечание:GB6171-86

№ на схеме:22

Наименование:Gasket

Каталожный номер:

Комплект:1

Примечание:GQQ1514-4

№ на схеме:23

Наименование:Bearing 105X160X35

Каталожный номер:

Комплект:1

Примечание:GB/T297-84

№ на схеме:24

Наименование:Seal SG140X170X16

Каталожный номер:

Комплект:1

Примечание:HG4-692-67

№ на схеме:25

Наименование:Disc

Каталожный номер:

Комплект:1

Примечание:PR60.21M-2

№ на схеме:26

Наименование:Pin ф14h7X45

Каталожный номер:

Комплект:2

Примечание:ZI30.06-34

№ на схеме:27

Наименование:Bolt M16X1.5X40

Каталожный номер:

Комплект:12

Примечание:GB5786-86

№ на схеме:28

Наименование:Washer 16

Каталожный номер:

Комплект:12

Примечание:GB93-87

№ на схеме:29

Наименование:Washer 24

Каталожный номер:

Комплект:2

Примечание:JB982-77

№ на схеме:30

Наименование:Plug M24X1.5

Каталожный номер:

Комплект:2

Примечание:ZI30.06-2

№ на схеме:31

Наименование:Shaft 5.5mX12Z

Каталожный номер:

Комплект:1

Примечание:PR60.21-5

№ на схеме:32

Наименование:Bolt M8X16

Каталожный номер:

Комплект:2

Примечание:GB70-85

№ на схеме:33

Наименование:Pin ф 14n6X34

Каталожный номер:

Комплект:2

Примечание:ZI30.06-33

№ на схеме:34

Наименование:Ball ф 11/16'

Каталожный номер:

Комплект:1

Примечание:GB308-84
