Part 13

← Part 12 Part 18 →

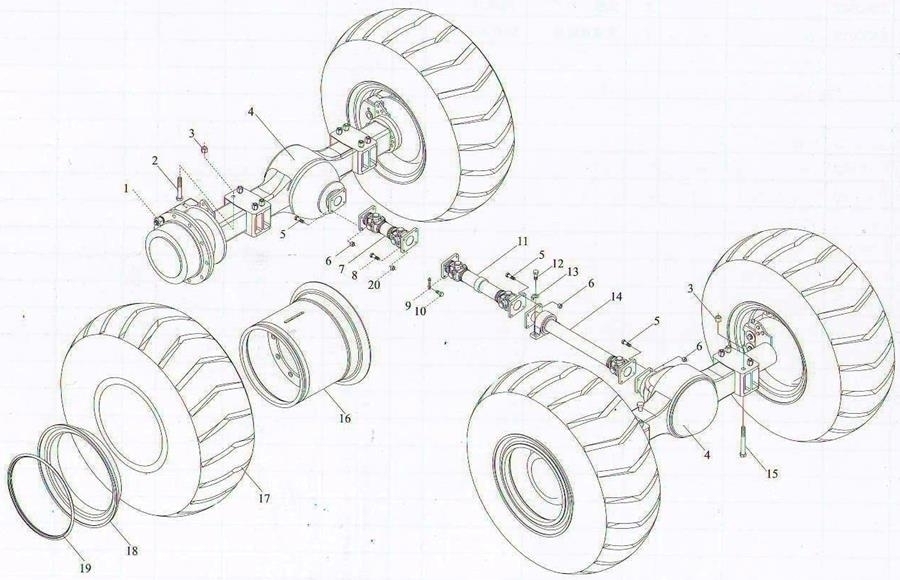

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:

Комплект:48

Примечание:ZL30.60-20

№ на схеме:2

Наименование:Bolt M24X2X257

Каталожный номер:01B0173

Комплект:8

Примечание:GB8-88

№ на схеме:3

Наименование:Nut M24X2

Каталожный номер:03B0083

Комплект:16

Примечание:GB889-86

№ на схеме:4

Наименование:Axle

Каталожный номер:41C0125

Комплект:1

Примечание:PR60.21

№ на схеме:5

Наименование:Bolt M14X1.5X45

Каталожный номер:01B0160

Комплект:12

Примечание:GB5785-86

№ на схеме:6

Наименование:Nut M14X1.5

Каталожный номер:03B0003

Комплект:12

Примечание:GB889-86

№ на схеме:7

Наименование:Drive shaft Assem

Каталожный номер:MC0062

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M14X1.5X40

Каталожный номер:01BO178

Комплект:4

Примечание:GB5785-86

№ на схеме:9

Наименование:shims

Каталожный номер:56A0005

Комплект:2

Примечание:404028

№ на схеме:10

Наименование:Bolt M14X1.5X30

Каталожный номер:00B0079

Комплект:4

Примечание:GB5786-86

№ на схеме:11

Наименование:Drive shad Assem

Каталожный номер:51C0061

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M14X30

Каталожный номер:00B0042

Комплект:2

Примечание:GB5783-86

№ на схеме:13

Наименование:Washer

Каталожный номер:55A0113

Комплект:2

Примечание:

№ на схеме:14

Наименование:Drive shaft Assem

Каталожный номер:51C0066

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M24X2X265

Каталожный номер:01B0190

Комплект:8

Примечание:GB5785-86

№ на схеме:16

Наименование:Rim body

Каталожный номер:14D0025

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tire 17.2-25X12

Каталожный номер:20B0006

Комплект:4

Примечание:GB2980-91

№ на схеме:18

Наименование:Snap Ring

Каталожный номер:57A0030

Комплект:4

Примечание:

№ на схеме:19

Наименование:Snap Ring

Каталожный номер:57A0028

Комплект:4

Примечание:

№ на схеме:20

Наименование:Nut M14X1.5

Каталожный номер:03B0145

Комплект:4

Примечание:GB889-86
