Part 1

← Part 40 Part 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

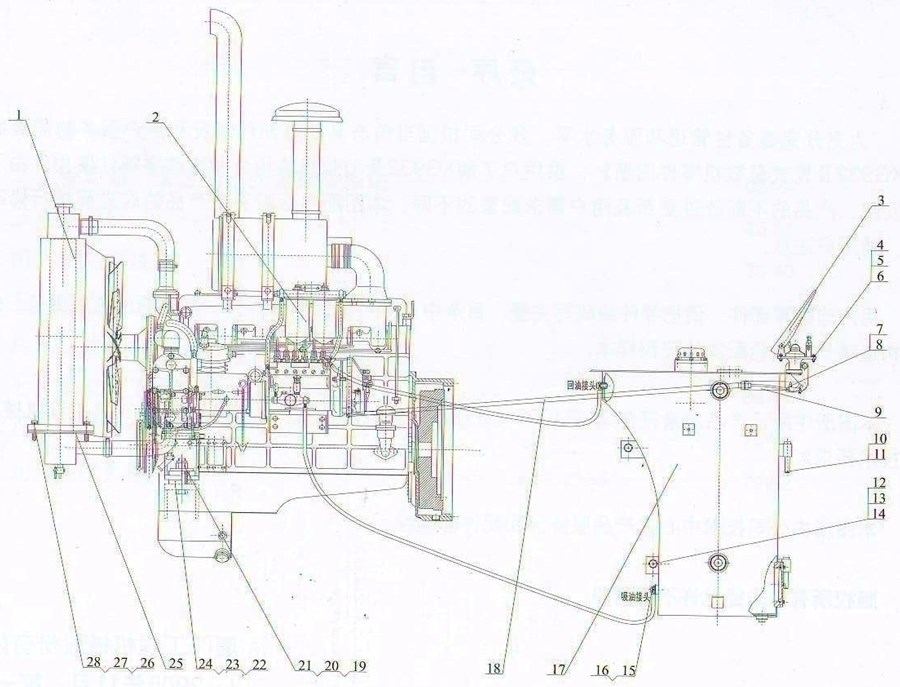

№ на схеме:1

Наименование:Radiator group

Каталожный номер:20C0061

Комплект:1

Примечание:XG932-YC-000

№ на схеме:2

Наименование:Engine

Каталожный номер:40C0041

Комплект:1

Примечание:YC6108G-B7648

№ на схеме:3

Наименование:Governor assem

Каталожный номер:23C0012

Комплект:1

Примечание:40160MY

№ на схеме:4

Наименование:Bolt M6X25

Каталожный номер:00B0024

Комплект:3

Примечание:GB5783-86

№ на схеме:5

Наименование:Washer 6

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87

№ на схеме:6

Наименование:Washer 6

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85

№ на схеме:7

Наименование:Bolt M6X20

Каталожный номер:00B0015

Комплект:2

Примечание:GB5783-86

№ на схеме:8

Наименование:Nut M6

Каталожный номер:03B0013

Комплект:5

Примечание:GB6170-86

№ на схеме:9

Наименование:Plate

Каталожный номер:21A0071

Комплект:1

Примечание:501602(D114)

№ на схеме:10

Наименование:Pin

Каталожный номер:60A0099

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pin 3.2X20

Каталожный номер:00B0031

Комплект:2

Примечание:GB91-86

№ на схеме:12

Наименование:Bolt M16X35

Каталожный номер:00B0016

Комплект:2

Примечание:GB5783-86

№ на схеме:13

Наименование:Washer 16

Каталожный номер:06B0020

Комплект:2

Примечание:GB93-87

№ на схеме:14

Наименование:Washer 16

Каталожный номер:06B0014

Комплект:2

Примечание:GB97.1-85

№ на схеме:15

Наименование:Washer

Каталожный номер:06B0017

Комплект:4

Примечание:401008

№ на схеме:16

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:17

Наименование:Fuel tank group

Каталожный номер:21C0046

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cable Assem

Каталожный номер:61C0007

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M24X2X110

Каталожный номер:01B0101

Комплект:2

Примечание:GB5785-86

№ на схеме:20

Наименование:Nut M24X2

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86

№ на схеме:21

Наименование:Washer 24

Каталожный номер:06B0015

Комплект:2

Примечание:GB97.1-85

№ на схеме:22

Наименование:Tube

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:23

Наименование:pacer

Каталожный номер:55A0062

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spacer

Каталожный номер:55A0061

Комплект:4

Примечание:

№ на схеме:25

Наименование:Spacer

Каталожный номер:56A001

Комплект:2

Примечание:401009

№ на схеме:26

Наименование:Bolt M12X60

Каталожный номер:01B0034

Комплект:4

Примечание:GB5782-86

№ на схеме:27

Наименование:Washer 12

Каталожный номер:06B0012

Комплект:4

Примечание:GB97.1-85

№ на схеме:28

Наименование:Washer 12

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87
