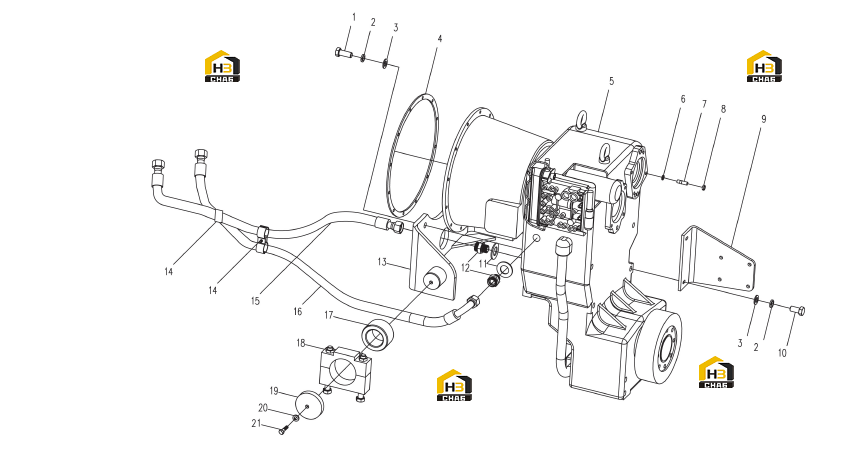

Трансмиссия и гидротрансформатор

← Комплектующие двигателя Система тормозная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0003

Комплект:4

Примечание:GB5783-86 M20x48

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0001

Комплект:6

Примечание:GB93-87 20

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0002

Комплект:6

Примечание:GB97.1-85 20

№ на схеме:4

Наименование:Spacer

Каталожный номер:56A0027

Комплект:1

Примечание:6030001F

№ на схеме:5

Наименование:Power Transmission Group

Каталожный номер:42C0001

Комплект:1

Примечание:4WG-200 4644 024 170

№ на схеме:6

Наименование:Washer

Каталожный номер:06B0013

Комплект:8

Примечание:GB93-87 12

№ на схеме:7

Наименование:Bolt

Каталожный номер:05B0011

Комплект:8

Примечание:GB897-88 AM12x30

№ на схеме:8

Наименование:Nut

Каталожный номер:03B0036

Комплект:8

Примечание:GB6172-86 M12

№ на схеме:9

Наименование:Plate

Каталожный номер:23A0001

Комплект:1

Примечание:5F030001

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0001

Комплект:2

Примечание:GB5783-86 M20x40

№ на схеме:11

Наименование:Composite washer

Каталожный номер:06B0072

Комплект:2

Примечание:JB982-77 30

№ на схеме:12

Наименование:Connector

Каталожный номер:00A0039

Комплект:2

Примечание:00A0039 M30x1.5

№ на схеме:13

Наименование:Bracket

Каталожный номер:00D0001

Комплект:1

Примечание:5F036200

№ на схеме:14

Наименование:Clamp

Каталожный номер:08C0015

Комплект:2

Примечание:402010B

№ на схеме:15

Наименование:Hose

Каталожный номер:07C0091

Комплект:1

Примечание:ZL50F-2B

№ на схеме:16

Наименование:Hose

Каталожный номер:07C0090

Комплект:1

Примечание:ZL50F-1B

№ на схеме:17

Наименование:Spring Sleeve

Каталожный номер:22C0003

Комплект:2

Примечание:5E036200

№ на схеме:18

Наименование:Support

Каталожный номер:22C0002

Комплект:2

Примечание:5F036100

№ на схеме:19

Наименование:Plate

Каталожный номер:14A3801

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0020

Комплект:2

Примечание:GB 93-87 16

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0016

Комплект:2

Примечание:GB 5783-86 M16x35
