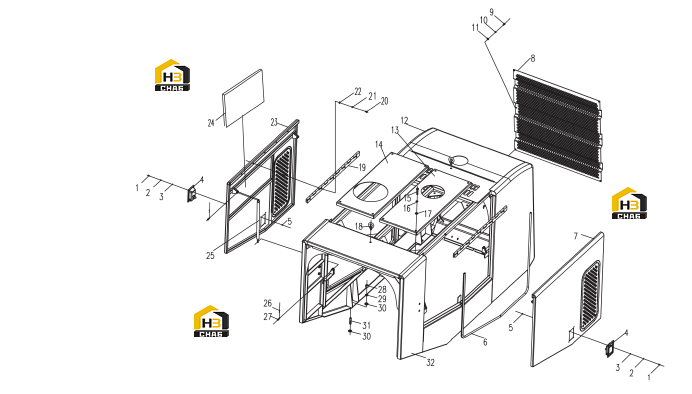

Система вытяжная

← Комплектующие кабины Кронштейн кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:04B0062

Комплект:8

Примечание:GB818-85 M5X12

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0054

Комплект:8

Примечание:GB93-87 5

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0064

Комплект:8

Примечание:GB97.1-85 5

№ на схеме:4

Наименование:Lock

Каталожный номер:48C0060

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0072

Комплект:8

Примечание:GB6170-86 M5

№ на схеме:6

Наименование:Rubber

Каталожный номер:22B0192

Комплект:2

Примечание:

№ на схеме:7

Наименование:Left Door

Каталожный номер:42D0090

Комплект:1

Примечание:

№ на схеме:8

Наименование:Back Door

Каталожный номер:24A0586

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:00B1142

Комплект:6

Примечание:GB5780-00 M8x15

№ на схеме:10

Наименование:Washer

Каталожный номер:06B0034

Комплект:6

Примечание:GB859-87 8

№ на схеме:11

Наименование:Washer

Каталожный номер:06B0292

Комплект:6

Примечание:GB848-02 10

№ на схеме:12

Наименование:Hood Frame

Каталожный номер:44D0170

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:45D0228

Комплект:1

Примечание:C6121

№ на схеме:14

Наименование:Plate

Каталожный номер:45D0227

Комплект:1

Примечание:C6121

№ на схеме:15

Наименование:Bolt

Каталожный номер:01B0041

Комплект:8

Примечание:GB5782-86 M12X55

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0237

Комплект:8

Примечание:GB93-87 12

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0238

Комплект:8

Примечание:GB97.1-85 12

№ на схеме:18

Наименование:Screw

Каталожный номер:04B0009

Комплект:2

Примечание:GB825-88 M12

№ на схеме:19

Наименование:Hinge

Каталожный номер:25C0024

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:00B0165

Комплект:10

Примечание:GB5783-86 M8X12

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0009

Комплект:10

Примечание:GB93-87 8

№ на схеме:22

Наименование:Washer

Каталожный номер:06B0027

Комплект:10

Примечание:GB97.1-85 8

№ на схеме:23

Наименование:Right Door

Каталожный номер:42D0091

Комплект:1

Примечание:

№ на схеме:24

Наименование:Absorbent

Каталожный номер:48C0810

Комплект:1

Примечание:C6121

№ на схеме:25

Наименование:Spring

Каталожный номер:48C0113

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:08B0031

Комплект:8

Примечание:GB91-86 3.2x20

№ на схеме:27

Наименование:Pin

Каталожный номер:08B0041

Комплект:8

Примечание:GB882-86 88x26

№ на схеме:28

Наименование:Nut

Каталожный номер:03B0445

Комплект:6

Примечание:GB6170-86 M16

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0240

Комплект:6

Примечание:GB93-87 16

№ на схеме:30

Наименование:Washer

Каталожный номер:06B0239

Комплект:12

Примечание:GB97.1-85 16

№ на схеме:31

Наименование:Stud

Каталожный номер:05B0061

Комплект:6

Примечание:GB897-88 M16x45

№ на схеме:32

Наименование:Hood

Каталожный номер:48C0839

Комплект:1

Примечание:C6121
