Система тормозная (c6121)

Система тормозная (c6121)

← Система тормозная Камера тормозная с пружинным энергоаккумулятором →

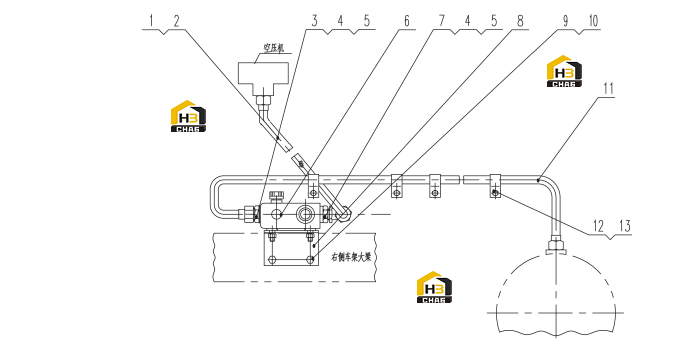

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose(C6121)
Каталожный номер:04C0157
Комплект:1
Примечание:C6121
0 ₽
шт
№ на схеме:1.1
Наименование:Hose(Cum)
Каталожный номер:04C0152
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0010
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connecter
Каталожный номер:01A0004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:11B0419
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:03B0008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve
Каталожный номер:12C0491
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connecter
Каталожный номер:01A0148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate
Каталожный номер:21A0403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:00B0018
Комплект:2
Примечание:GB5783-86 M8X25
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:06B0009
Комплект:4
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:04C0158
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:00B0070
Комплект:4
Примечание:GB5783-86 M8X10
0 ₽
шт
№ на схеме:13
Наименование:Clip
Каталожный номер:08C0316
Комплект:4
Примечание:TS16R-10
