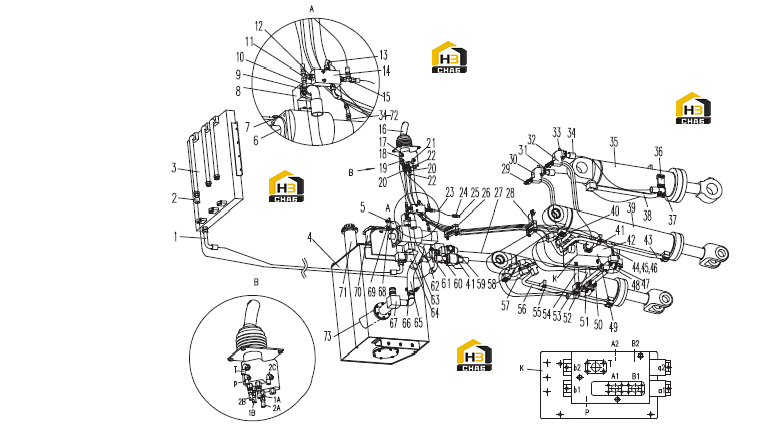

Система рабочая гидравлическая

Каталожный номер:07C0691

Комплект:1

Примечание:20491G-36-16X1W16X2750V0 H=250

№ на схеме:2

Каталожный номер:07C0826

Комплект:1

Примечание:20411G/20491G-36-16X1W16X3600

№ на схеме:3

Наименование:Radiator

Каталожный номер:20C0014

Комплект:1

Примечание:HRQ-XGL50-YX01

№ на схеме:4

Наименование:Tank

Каталожный номер:21C0519

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:17D2168

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pump

Каталожный номер:11C0565

Комплект:1

Примечание:JHPg3100/Gj1010A-XF

№ на схеме:7

Наименование:Gasket

Каталожный номер:14B0003

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:04A0054

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:58A0568

Комплект:6

Примечание:SAE J518 1 1/4 (58.7X30.2)

№ на схеме:10

Каталожный номер:05C0004

Комплект:1

Примечание:F481CACA101006-1350

№ на схеме:11

Каталожный номер:32C0004

Комплект:1

Примечание:ET10LMEDOMDA3C

№ на схеме:12

Каталожный номер:30C0005

Комплект:15

Примечание:

№ на схеме:13

Каталожный номер:05C0006

Комплект:1

Примечание:F481CFCF101005-550-0

№ на схеме:14

Наименование:Valve

Каталожный номер:12C0013

Комплект:1

Примечание:SF8

№ на схеме:15

Каталожный номер:32C0003

Комплект:1

Примечание:EL10LMEDOMDA3C

№ на схеме:16

Наименование:Pilot Valve

Каталожный номер:12C0233

Комплект:1

Примечание:DXS-00

№ на схеме:17

Каталожный номер:30C0007

Комплект:1

Примечание:GEO10LMEM18X1.5A3CX

№ на схеме:18

Каталожный номер:06C0330

Комплект:1

Примечание:F481CACF101005-860

№ на схеме:19

Каталожный номер:06C0331

Комплект:1

Примечание:F481CACF101005-810

№ на схеме:20

Каталожный номер:05C0010

Комплект:2

Примечание:F481CECA101005-2920

№ на схеме:21

Каталожный номер:05C0009

Комплект:1

Примечание:F481CFCF101005-2810-270

№ на схеме:22

Каталожный номер:05C0001

Комплект:2

Примечание:F481CFCA101005-2400

№ на схеме:23

Каталожный номер:05C0019

Комплект:1

Примечание:F481CACA101005-420

№ на схеме:24

Каталожный номер:30C0008

Комплект:1

Примечание:SV10LOMDA3C

№ на схеме:25

Каталожный номер:33C0004

Комплект:1

Примечание:VKA3/10LA3C

№ на схеме:26

Наименование:Clamp Assem.

Каталожный номер:08C0008

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:07C0010

Комплект:1

Примечание:F48119CA244224-1450

№ на схеме:28

Наименование:Clamp Assem.

Каталожный номер:08C0010

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate

Каталожный номер:22A0003

Комплект:2

Примечание:

№ на схеме:30

Каталожный номер:17D3470

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:07C0007

Комплект:1

Примечание:F7711915202020-1140

№ на схеме:32

Каталожный номер:17D3471

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:67A0443

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:07C0009

Комплект:1

Примечание:F7711915202020-1300

№ на схеме:35

Наименование:Tilt Cylinder

Каталожный номер:10C0062

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:12A0002

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:58A0568

Комплект:14

Примечание:SAE J518 1 1/4 (58.7X30.2, M12)

№ на схеме:38

Каталожный номер:17D0289

Комплект:1

Примечание:

№ на схеме:39

Наименование:Lift Cylinder

Каталожный номер:10C1401

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:17D2408

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:58A0567

Комплект:4

Примечание:SAE J518 1 1/2 (69.8X35.7)

№ на схеме:42

Наименование:Control Valve

Каталожный номер:12C0765

Комплект:1

Примечание:D32.2

№ на схеме:43

Каталожный номер:17D3539

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:00A0024

Комплект:2

Примечание:EGEO10LM18X1.5A3CX

№ на схеме:45

Наименование:Check Valve

Каталожный номер:12C0012

Комплект:2

Примечание:RHD10LOMDA3C

№ на схеме:46

Каталожный номер:05C0118

Комплект:1

Примечание:F481CACF101005-2300

№ на схеме:47

Каталожный номер:07C0708

Комплект:2

Примечание:F7711919161616-1230-0+HPS

№ на схеме:48

Каталожный номер:07C0709

Комплект:2

Примечание:F7711919161616-1150-0+HPS

№ на схеме:49

Наименование:Clamp

Каталожный номер:82A0141

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:17D3615

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:17D3616

Комплект:1

Примечание:

№ на схеме:52

Каталожный номер:36A0870

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:04A0707

Комплект:1

Примечание:

№ на схеме:54

Каталожный номер:36A0869

Комплект:1

Примечание:

№ на схеме:55

Наименование:Clamp

Каталожный номер:82A0752

Комплект:2

Примечание:

№ на схеме:56

Каталожный номер:17D3538

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:17D2409

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:58A0563

Комплект:16

Примечание:SAE J518 1 (52.4X26.2)

№ на схеме:59

Каталожный номер:07C0006

Комплект:1

Примечание:F7711519202420-1500

№ на схеме:60

Каталожный номер:07C0292

Комплект:1

Примечание:F7711519202016-700

№ на схеме:61

Каталожный номер:17D3338

Комплект:1

Примечание:

№ на схеме:62

Каталожный номер:05C0007

Комплект:1

Примечание:F481CACA101006-630

№ на схеме:63

Каталожный номер:17D3820

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:13B0119

Комплект:1

Примечание:Ф 46.5x170 51-70

№ на схеме:65

Каталожный номер:13B0147

Комплект:1

Примечание:

№ на схеме:66

Наименование:Clamp

Каталожный номер:24B0026

Комплект:4

Примечание:51-70

№ на схеме:67

Каталожный номер:17D3821

Комплект:1

Примечание:

№ на схеме:68

Наименование:Plate

Каталожный номер:23A2708

Комплект:1

Примечание:RFA-630-20F

№ на схеме:69

Наименование:U-Bolt

Каталожный номер:02B0629

Комплект:2

Примечание:

№ на схеме:70

Наименование:Oil Filter

Каталожный номер:60C0036

Комплект:1

Примечание:RFA-630-20F EGEO10LMA3C

№ на схеме:71

Наименование:Air Filter

Каталожный номер:60C0334

Комплект:1

Примечание:

№ на схеме:72
