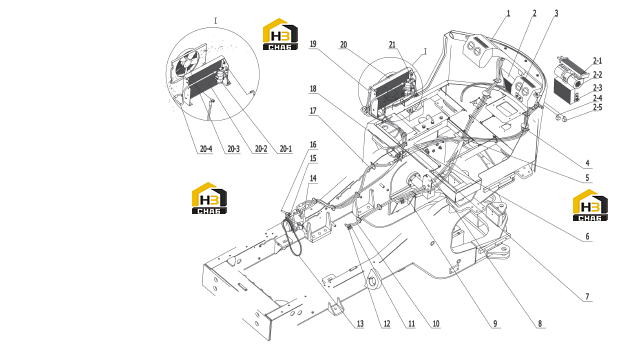

Система кондиционирования воздуха

← Панель приборная Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air ducting

Каталожный номер:56C0818

Комплект:1

Примечание:

№ на схеме:2-5

Наименование:Relay

Каталожный номер:41B0080

Комплект:1

Примечание:

№ на схеме:2-4

Наименование:Power relay

Каталожный номер:41B0079

Комплект:1

Примечание:

№ на схеме:2-3

Наименование:Evaporator Core

Каталожный номер:56C0983

Комплект:1

Примечание:

№ на схеме:2-2

Наименование:Blower

Каталожный номер:56C0984

Комплект:1

Примечание:

№ на схеме:2-1

Наименование:Heater Core

Каталожный номер:56C0985

Комплект:1

Примечание:

№ на схеме:2

Наименование:Evaporator

Каталожный номер:56C0819

Комплект:1

Примечание:

№ на схеме:3

Наименование:Control pane

Каталожный номер:10A1176

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber

Каталожный номер:85A0844

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:20A2692

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:56C0476

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:56C0865

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support

Каталожный номер:00D2680

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:56C0838

Комплект:1

Примечание:HG/T 2491-2009 2.8m

№ на схеме:10

Наименование:Hose

Каталожный номер:56C0848

Комплект:1

Примечание:HG/T 2491-2009 3.4m

№ на схеме:11

Наименование:Clamping band

Каталожный номер:24B0005

Комплект:4

Примечание:JB/T 8870-1999 16-25

№ на схеме:12

Наименование:Valve

Каталожный номер:12C0062

Комплект:2

Примечание:NPT3/8

№ на схеме:13

Наименование:Beil

Каталожный номер:56C0076

Комплект:1

Примечание:A17-420

№ на схеме:14

Наименование:Support

Каталожный номер:36C0009

Комплект:1

Примечание:

№ на схеме:15

Наименование:Compressor

Каталожный номер:56C0130

Комплект:1

Примечание:

№ на схеме:16

Наименование:Adjusting equipment

Каталожный номер:33C0059

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:56C0959

Комплект:1

Примечание:

№ на схеме:18

Наименование:Quick joint

Каталожный номер:56C0994

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:56C0961

Комплект:1

Примечание:

№ на схеме:20-4

Наименование:Hose

Каталожный номер:56C0477

Комплект:1

Примечание:

№ на схеме:20-3

Наименование:Condenser fan

Каталожный номер:56C0987

Комплект:1

Примечание:

№ на схеме:20-2

Наименование:Condenser Core

Каталожный номер:56C0986

Комплект:1

Примечание:

№ на схеме:20-1

Наименование:Reservoir

Каталожный номер:56C0120

Комплект:1

Примечание:

№ на схеме:20

Наименование:Condenser - Reservoir

Каталожный номер:56C0622

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:56C0625

Комплект:1

Примечание:
